Sustitución de un módulo de ventilación de ZS5-4


Precaución  -  Si se utiliza un controlador al cual se le han extraído ventiladores durante un período prolongado, disminuye la eficacia del sistema de enfriamiento, y se podría dañar el equipo. Por lo tanto, esta tarea se debe hacer dentro de un intervalo de tiempo limitado.


Los módulos de ventilación permiten el intercambio en caliente, y se pueden extraer e instalar cuando el controlador de almacenamiento está funcionando, sin afectar otras funciones del hardware. Realice el siguiente procedimiento para sustituir el módulo de ventilación del ZS5-4.

Antes de empezar

Desembale el módulo de ventilación de sustitución y prepárelo para insertarlo en el chasis del controlador inmediatamente después de extraer el ventilador defectuoso.

  1. Identifique el módulo de ventilación defectuoso.
    • Si no está presente en el sistema, vaya a la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha del controlador, haga clic en Ventilador y tome nota del ID del módulo de ventilación defectuoso, que tiene un ícono ámbar. Para resaltar la ubicación del módulo de ventilación en la imagen del controlador, haga clic en el ID del módulo de ventilación. Para ver detalles sobre el módulo de ventilación defectuoso, haga clic en el ícono de información y luego en Problemas activos.

    • Si está presente en la ubicación del sistema, puede observar el indicador ámbar de acción de servicio requerida del módulo de ventilación, el cual debería estar iluminado.

  2. Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
  3. Levante la manilla verde en la parte superior del módulo de ventilación para desbloquearlo y tire del módulo hacia arriba para extraerlo.

    Caution

    Precaución  -  El movimiento o balanceo excesivos del módulo de ventilación durante la extracción puede provocar daños en el conector interno de la placa del módulo de ventilación. Al extraer un módulo de ventilación, no lo balancee hacia ambos lados.

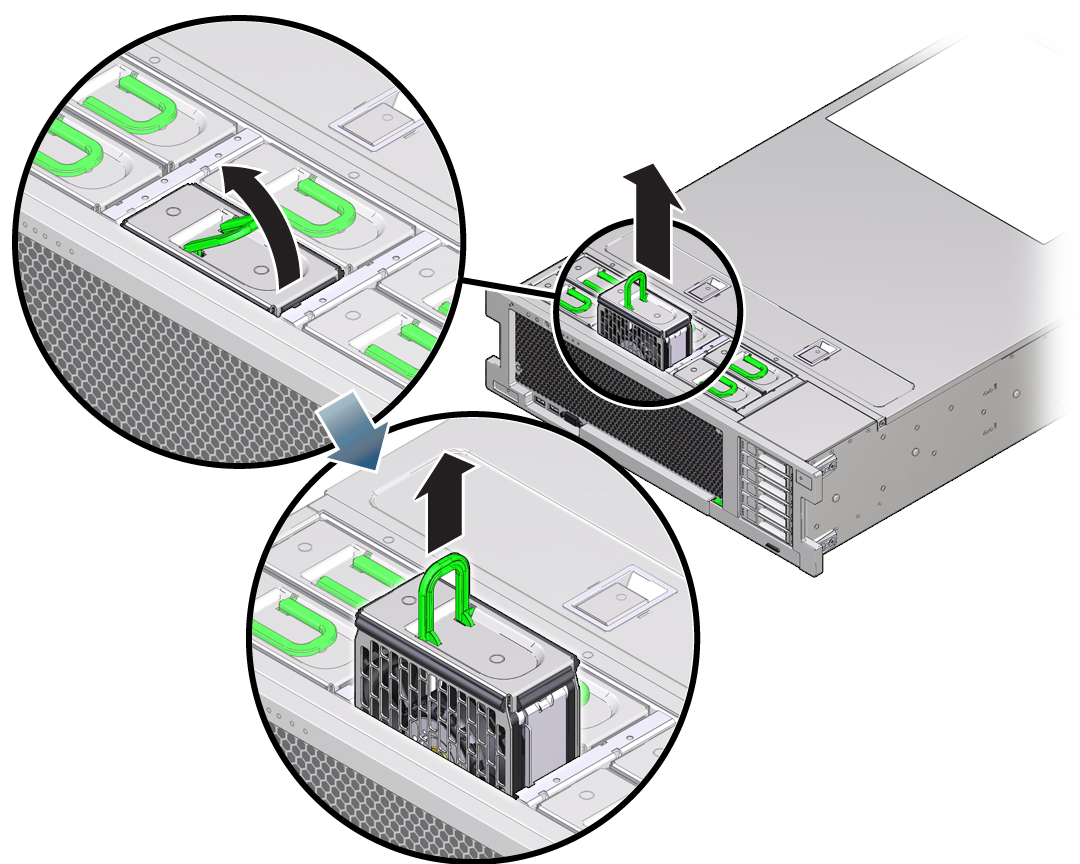

    image:Figura en la que se muestra cómo extraer un módulo de ventilación.
  4. Coloque el módulo de ventilación de sustitución de modo que el conector en la parte inferior del módulo quede alineado con el conector en la parte interna de la ranura y que todas las lengüetas y las etiquetas estén colocadas correctamente.

    Los módulos de ventilación están diseñados para garantizar que se instalen con la orientación correcta.

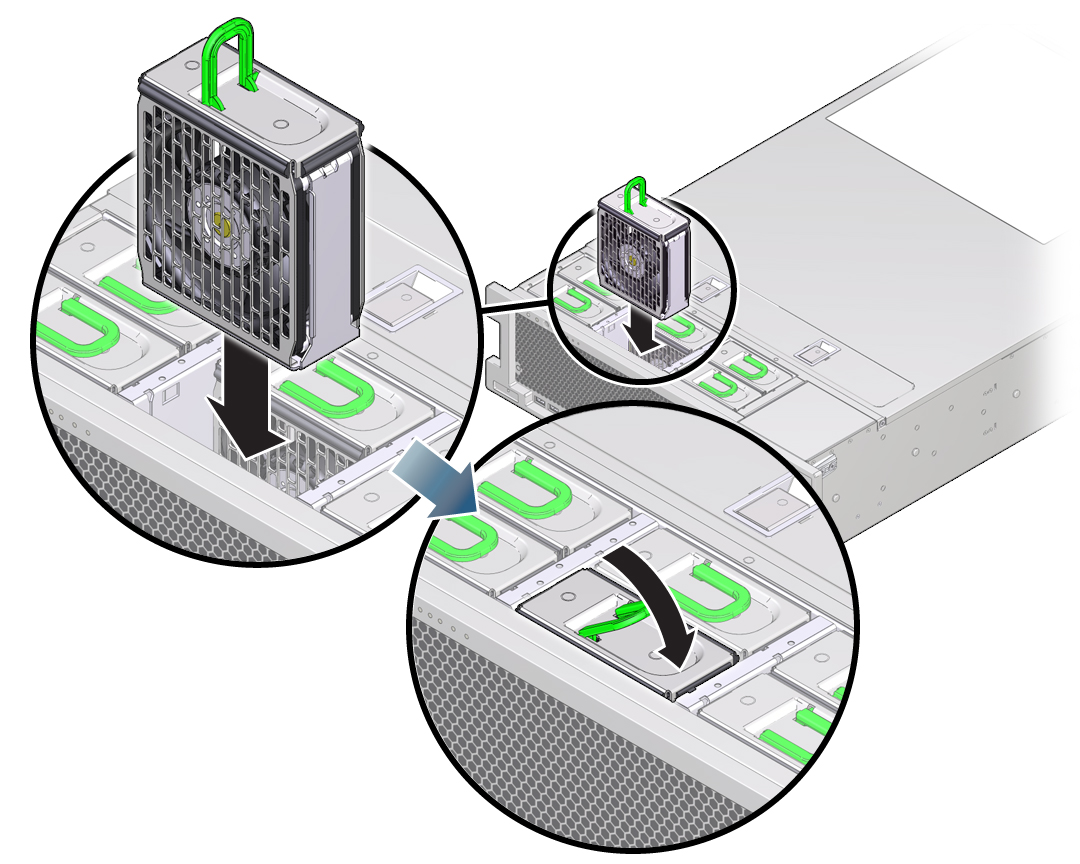

    image:Ilustración en la que se muestra cómo instalar un módulo de ventilación en el controlador.
  5. Deslice el módulo de ventilación en la ranura hasta que encaje por completo.
  6. Presione hacia abajo en la parte superior del módulo de ventilación, en la etiqueta Press Here to Latch (Presione aquí para asegurar), hasta que el módulo de ventilación encaje por completo.
  7. Sustituya la cubierta superior del chasis.
  8. Para volver a colocar el controlador en la posición de rack normal, empuje las lengüetas de liberación al costado de cada guía y, al mismo tiempo, empuje el controlador de almacenamiento dentro del rack.
  9. Verifique que el indicador verde de estado de energía esté iluminado.
  10. Verifique que los indicadores de ventilador superior y de acción de servicio requerida del panel frontal del controlador no estén iluminados.
  11. Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador, luego, en Ventilador, y verifique que el ícono de estado image:ícono de luz encendida del módulo de ventilación instalado recientemente esté en verde. Para ver detalles sobre el nuevo módulo de ventilación, haga clic en el ícono de información correspondiente.
  12. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
