ZS9-2 Front and Rear Panel Components

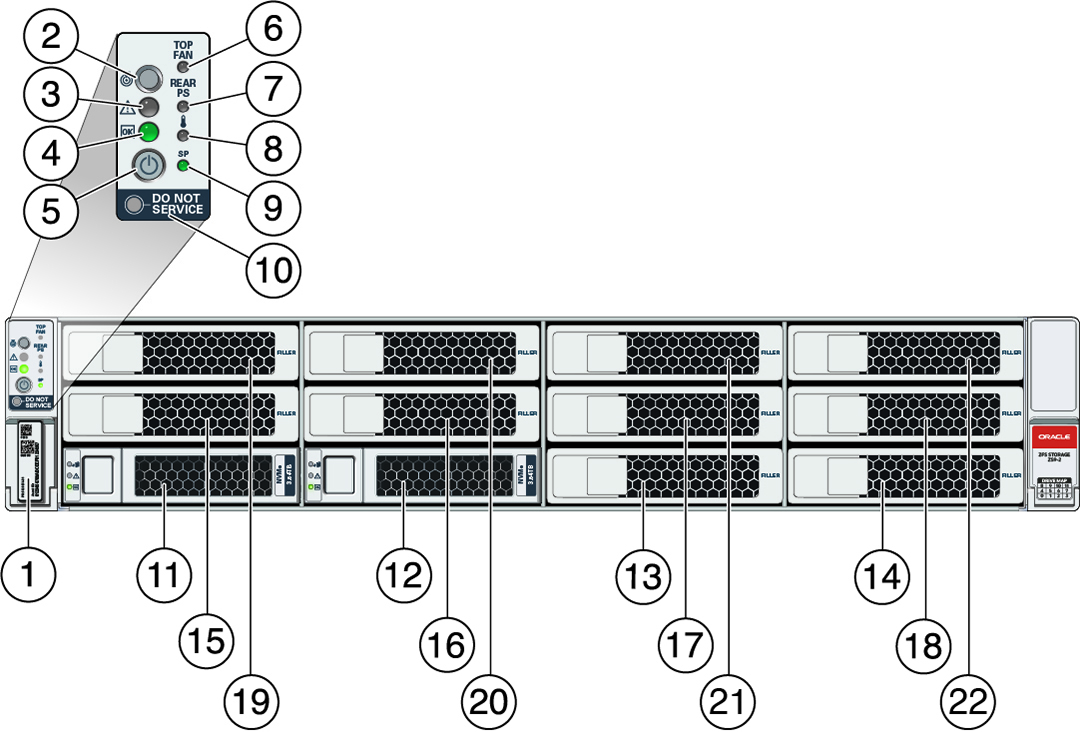

Componentes del panel frontal del controlador ZS9-2: las ranuras de unidades y los componentes del panel frontal del controlador ZS9-2 se muestran en la siguiente figura.

Figura 1  Panel frontal de ZS9-2

1 Etiqueta RFID 2 LED de estado del sistema: localización (blanco) 3 LED de estado del sistema: acción de servicio requerida (ámbar) 4 LED de estado del sistema: estado de energía (verde) 5 Botón de encendido 6 Acción de servicio requerida de ventilador (ámbar) 7 Acción de servicio requerida (ámbar) de fuente de alimentación 8 Aviso de sobrecalentamiento( ámbar) 9 Estado del procesador de servicio (SP) (verde) 10 Indicador de no realizar servicio 11 Disco de sistema 0 12 Disco de sistema 1 13 Panel de relleno 14 Panel de relleno 15 Panel de relleno 16 Panel de relleno 17 Panel de relleno 18 Panel de relleno 19 Panel de relleno 20 Panel de relleno 21 Panel de relleno 22 Panel de relleno

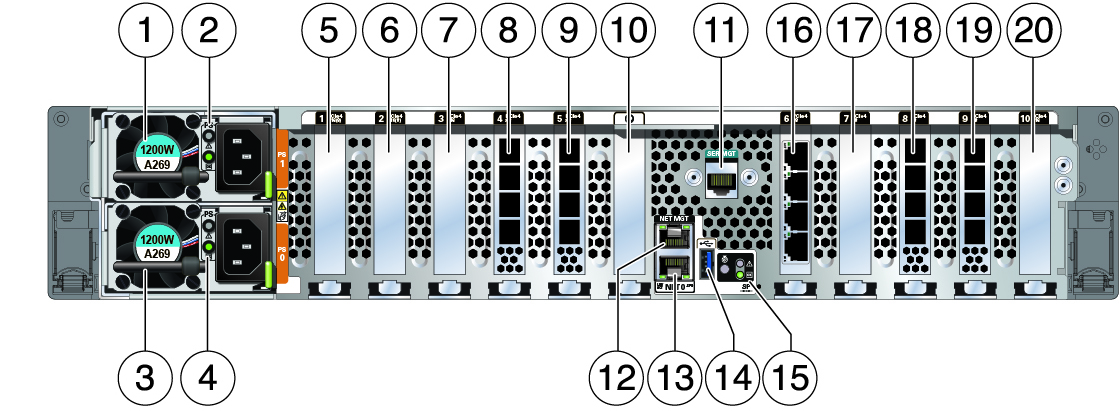

Componentes del panel trasero de ZS9-2: las ranuras PCIe del controlador ZS9-2 y los componentes del panel posterior se muestran en la siguiente figura (se muestra el modelo de gama alta de ZS9-2).

Figura 2  Panel posterior de ZS9-2

1 Fuente de alimentación (PSU) 1 2 Indicadores de estado de la fuente de alimentación (PSU) 1 (de arriba hacia abajo): Atención (ámbar) Estado de energía correcto (verde) 3 PSU 0 4 Indicadores de estado de la fuente de alimentación (PSU) 0 (de arriba hacia abajo): Atención (ámbar) Estado de energía correcto (verde) 5 Segunda opción de PCIe (ranura 1) 6 Tercera opción de PCIe (ranura 2) 7 Quinta opción de PCIe (ranura 3) 8 HBA SAS-3 externo (ranura 4) 9 Ranura 5: Modelo de gama alta: HBA SAS-3 externo Modelo de gama media: panel de relleno; ranura no disponible 10 No disponible 11 Puerto de gestión serie (SER MGT) RJ-45 12 Puerto NET MGT del procesador de servicio 13 Puerto de red (NET) Gigabit Ethernet (GbE) RJ-45 100/1000BASE-T: NET 0 14 Puerto USB 3.0 15 LED de estado de sistema: Localización (blanco): izquierda Atención (ámbar): parte superior derecha Estado de energía (verde): parte inferior derecha 16 Tarjeta de interfaz de cluster (ranura 6) 17 Primera opción de PCIe (ranura 7) 18 Ranura 8: Modelo de gama alta: HBA SAS-3 externo Modelo de gama media: panel de relleno; ranura no disponible 19 HBA SAS-3 externo (ranura 9) 20 Cuarta opción de PCIe (ranura 10)

Compatibilidad de tarjeta de interfaz de cluster:los controladores ZS9-2 utilizan la agrupación en clusters basada en Ethernet con dos puertos Ethernet en el adaptador Ethernet de cuatro puertos 10GBASE-T de Oracle. Las otras tarjetas de interfaz de cluster de controlador utilizan la agrupación en clusters en serie con dos enlaces de cluster serie y brindan conectividad Ethernet a través de un enlace. Por lo tanto, la tarjeta de interfaz de cluster de ZS9-2 no es compatible con modelos de controladores más antiguos.

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Conexión de cables de cluster en la Guía de cableado de Oracle ZFS Storage Appliance.

Puerto Ethernet

El controlador ZS9-2 tiene un conector de red RJ-45 Gigabit Ethernet (GbE) 100/1000BASE-T, con la etiqueta NET0 en el panel posterior. El puerto funciona a 100 Mbits/s o 1000 Mbits/s. Utilice este puerto para conectar el dispositivo a la red.

Hay dos indicadores de estado (LED) en este puerto. Estos indicadores son visibles desde la parte posterior del controlador.

Tabla 15  Indicadores de estado de puertos Gigabit Ethernet

Nombre de indicador de estado Ubicación Color Estado y significado Actividad Inferior Izquierda Verde Encendido: el enlace está activo. Apagado: sin enlace Parpadeando. actividad de paquetes. Velocidad de enlace Inferior derecha Verde Apagado: enlace 100BASE-T (si el enlace está activo) Encendido: enlace 1000BASE-T

Puerto de gestión de red

El controlador ZS9-2 tiene una interfaz de dominio de gestión de 10/100/1000BASE-T Ethernet, con la etiqueta NET MGT. Hay dos indicadores de estado (LED) en este puerto. Estos indicadores son visibles desde la parte posterior del controlador. El puerto NET MGT del procesador de servicio es una conexión opcional al procesador de servicio de Oracle ILOM. El puerto NET MGT está configurado por defecto para usar el protocolo de configuración dinámica de host (DHCP). El puerto NET MGT del procesador de servicio utiliza un cable RJ-45 para la conexión 10/100/1000 BASE-T.

Tabla 16  Indicadores de estado del puerto de gestión de red

Nombre de indicador de estado Ubicación Color Estado y significado Actividad Superior izquierda Verde Encendido: el enlace está activo. Apagado: sin enlace Parpadeando. actividad de paquetes. Velocidad de enlace Superior derecha Verde Encendido: enlace 1000BASE-T Apagado: enlace 10/100BASE-T.

Puerto de gestión serie

El puerto SER MGT del procesador de servicio utiliza un cable RJ-45 y es la conexión por defecto al procesador de servicio de Oracle ILOM. Este puerto admite conexiones locales al controlador y solo reconoce los comandos de la interfaz de línea de comandos (CLI) de Oracle ILOM. Por lo general, a este puerto, se conecta un terminal o un emulador de terminal.

Puertos HBA SAS 4x4

Los HBA SAS 4x4 se instalan en las ranuras PCIe 1, 2, 8 y 9 para el modelo de alta gama de ZS9-2 y en las ranuras 1 y 9 para el modelo de gama intermedia de ZS9-2. Los HBA proporcionan conectividad con estantes de discos externos. Los puertos lógicos del HBA están numerados de 0 a 3, de abajo hacia arriba, como se muestra en la siguiente figura.

Figura 3  HBA SAS 4x4 de ZS9-2
