Manual de servicio del cliente de Oracle^® ZFS Storage Appliance, versión OS8.8.x

Componentes del panel frontal y posterior del controlador ZS4-4

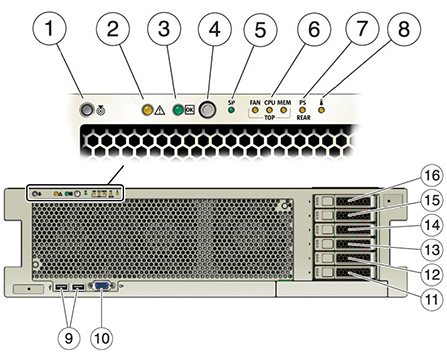

Componentes del panel frontal: las ranuras de unidades y los componentes del panel frontal del controlador ZS4-4 se muestran en la siguiente figura.

Figura 19  Panel frontal del controlador ZS4-4

Componentes mostrados en la figura Componentes mostrados en la figura 1 LED/botón de localización (blanco) 9 Conectores USB 2.0 (2) 2 LED de acción de servicio requerida (ámbar) 10 Puerto de video DB-15 3 LED de estado de energía (verde) 11 Unidad de inicio 0 (obligatoria) 4 Botón de encendido 12 Unidad de inicio 1 (obligatoria) 5 LED de estado del procesador de servicio (correcto: verde; fallo: ámbar) 13 Unidad de estado sólido 2 (opcional) 6 LED de acción de servicio requerida del ventilador/CPU/memoria (ámbar) 14Unidad de estado sólido 3 (opcional) 7 LED de acción de servicio requerida (ámbar) de fuente de alimentación 15 Unidad de estado sólido 4 (opcional) 8 LED indicador de aviso de sobrecalentamiento (ámbar) 16 Unidad de estado sólido 5 (opcional)

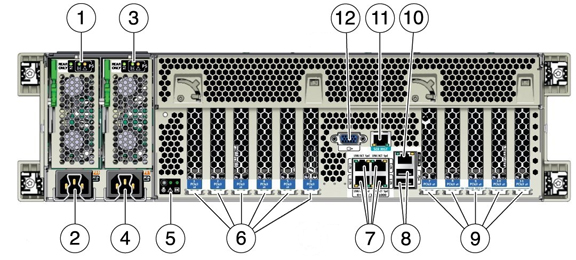

Componentes del panel posterior: en la siguiente figura, se muestra el panel posterior de ZS4-4. Las tarjetas PCIe de la configuración básica no están representadas en esta ilustración.

Figura 20  Panel posterior del controlador ZS4-4

Componentes mostrados en la figura Componentes mostrados en la figura 1 Panel de indicadores de fuente de alimentación 0 7 Puertos de red (NET) de 10 GbE: NET0NET3 2 Toma de CA de fuente de alimentación 0 8 Conectores USB 2.0 (2) 3 Paneles indicadores de fuente de alimentación 1 9 Ranuras 7 a 11 de tarjeta PCIe 4 Toma de CA de fuente de alimentación 1 10 Puerto Ethernet de gestión de red (NET MGT) 10/100/1000 BASE-T 5 Panel de indicadores de estado del sistema 11 Puerto de gestión serie (SER MGT) RJ-45 6 Ranuras de 1 a 6 de tarjetas PCIe 12 Puerto de video DB-15

Compatibilidad de tarjeta de interfaz de cluster: el controlador ZS4-4 puede incluir una tarjeta de interfaz de cluster versión 2 o versión 3. En el caso de los controladores en cluster, asegúrese de estar usando la misma versión en todos los controladores, porque estas dos versiones no son compatibles.

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Connecting Cluster Cables in Oracle ZFS Storage Appliance Cabling Guide.

Puertos Ethernet

El controlador ZS4-4 tiene cuatro conectores de red RJ-45 10 Gigabit Ethernet (10 GbE) en el panel posterior, etiquetados como NET 0, NET 1, NET 2 y NET 3 (de abajo a arriba y de izquierda a derecha), como se muestra en la siguiente figura: Utilice estos puertos para conectar el dispositivo a la red.

Los LED que se encuentran sobre los puertos NET, etiquetados 2, 0, 3, 1 (de izquierda a derecha) son indicadores de enlace/actividad.

LED Estado Apagado (1) Sin enlace Encendido (0) Con enlace y sin actividad Intermitente Con enlace y actividad

Figura 21  Puertos Ethernet de ZS4-4

Puerto de gestión de red

El conector de gestión de red (NET MGT), que se muestra en la figura siguiente, es un puerto Ethernet 10/100/1000 BASE-T RJ-45 que proporciona una interfaz de terminal alternativa a la consola del procesador de servicio (SP).

Figura 22  Puerto de gestión de red de ZS4-4

Puerto de gestión serie

El conector de gestión serie (SER MGT), que se muestra en la figura siguiente, es un puerto RJ-45 que proporciona una conexión de terminal a la consola del SP.

Figura 23  Puerto de gestión serie de ZS4-4

HBA SAS 4x4

El HBA SAS 4x4 proporciona conectividad con estantes de discos de externos. Los puertos lógicos del HBA están numerados de 3 a 0, de arriba a abajo, como se muestra en la siguiente figura.

Figura 24  Números de puerto del HBA SAS 4x4
