Cómo quitar la cubierta superior del controlador

Para acceder a los componentes del controlador interno para realizar el mantenimiento, quite la cubierta superior mediante el siguiente procedimiento. Según el controlador, la cubierta superior está asegurada con tornillos prisioneros o con la traba de la palanca de liberación.

  1. Las cubiertas con traba de palanca de liberación:
    1. Si la traba de la palanca de liberación está trabada, use un destornillador Torx T15 para liberar la traba de la palanca de liberación en el sentido de las agujas del reloj y destrabarla.

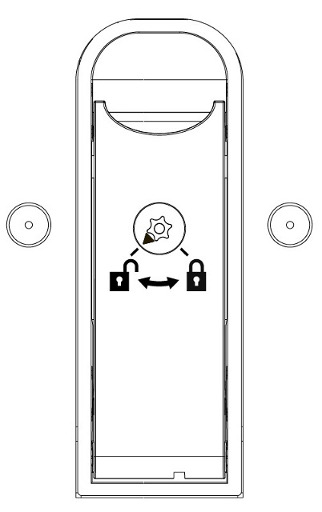

      image:Figura en la que se muestra la traba de la palanca de liberación en posición destrabada.
    2. Destrabe la cubierta superior [1].

      Levante la palanca de liberación que se encuentra sobre la cubierta del controlador. Al levantarla, la cubierta del controlador se desliza hacia la parte posterior del chasis, lo que permite retirarla con facilidad.

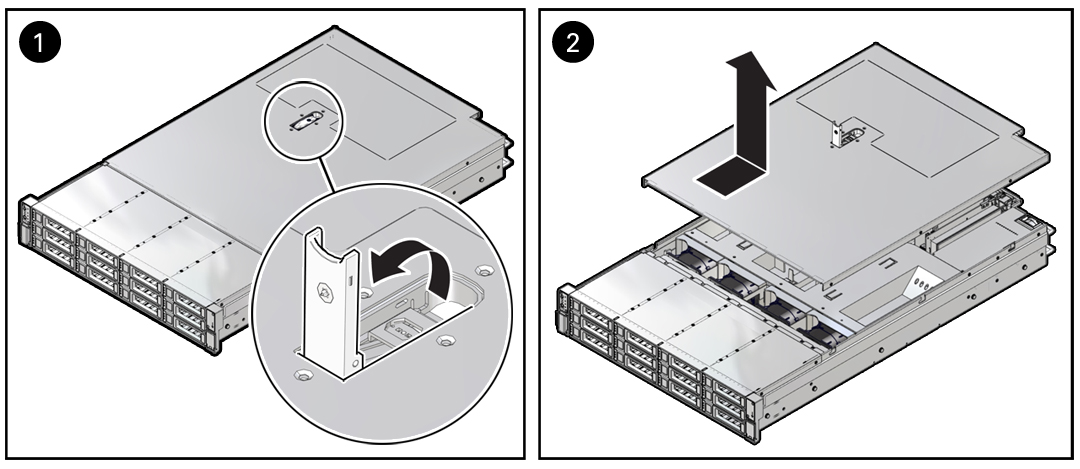

      image:Figura en la que se muestra cómo se quita la cubierta superior del controlador.
    3. Levante y extraiga la cubierta superior [2].
  2. Cubiertas con tornillos prisioneros:
    1. Afloje por completo los dos tornillos prisioneros en la parte posterior de la cubierta superior [1].
    2. Deslice la cubierta superior hacia atrás 13 mm (0,5 in), levántela verticalmente hacia arriba, extráigala del chasis [2] y déjela a un lado.

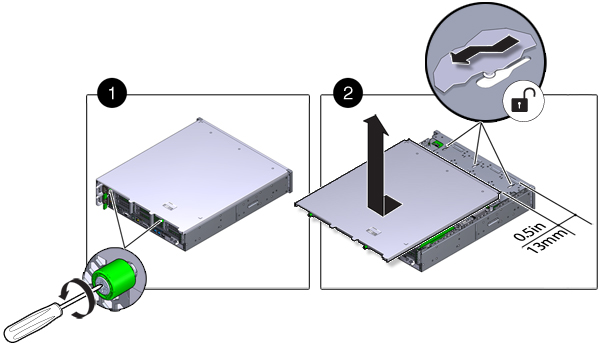

    image:Gráfico en el que se muestra cómo extraer la cubierta superior del controlador ZS3-2
