Componentes del panel frontal y el panel posterior del controlador 7320

Componentes del panel frontal del controlador 7320: en la siguiente figura y referencia, se identifican los LED del panel frontal.

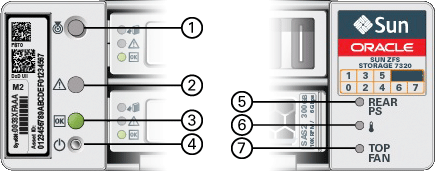

Figura 63  LED del panel frontal del controlador 7320

image:Gráfico en el que se muestran los LED del panel frontal del controlador 7320

Componentes mostrados en la figura
1 Botón/LED de localización
2 LED de acción de servicio requerida (ámbar)
3 LED de estado de energía (verde)
4 Botón de encendido
5 Fuente de alimentación posterior
6 LED de sobrecalentamiento del sistema
7 Ventilador superior

En la siguiente figura y referencia, se identifica la ubicación de las unidades del panel frontal 7320. Las dos unidades de disco duro (HDD) reflejadas que almacenan el sistema operativo residen en las ranuras 0 y 1. Las ranuras dos a cinco son ocupadas, en orden, por hasta cuatro unidades de estado sólido (SSD) optimizadas para lectura. Las ranuras 6 y 7 están vacías, y deben tener paneles de relleno de unidades.

Figura 64  Ubicaciones de unidades del panel frontal del controlador 7320

image:Gráfico en el que se muestran las ubicaciones de las unidades del panel frontal del controlador 7320

Tabla 45  Ubicaciones de unidades del panel frontal del controlador 7320
Ubicación de unidades de disco
HDD1
HDD3
HDD5
HDD0
HDD2
HDD4
HDD6
HDD7

Componentes del panel posterior del controlador 7320: la siguiente es una ilustración del panel posterior del controlador de almacenamiento 7320. Sun 375-3609 se usa en la ranura 2, no se puede instalar en ninguna otra ranura, y no se ofrece una segunda como opción.

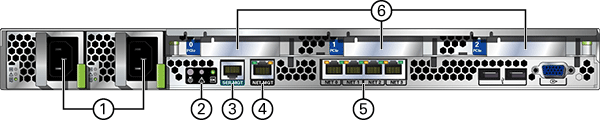

Figura 65  Panel posterior del controlador 7320

image:Gráfico en el que se muestra el panel posterior del controlador 7320

Componentes mostrados en la figura
1 Fuentes de alimentación
4 Puerto Ethernet de gestión de red (NET MGT) 10/100 BASE-T
2 LED de estado de resumen del controlador de almacenamiento
5 Puertos Ethernet
3 Puerto de gestión serie
6 Ranuras PCIe

Compatibilidad de tarjeta de interfaz de cluster: el controlador 7320 incluye una tarjeta de interfaz de cluster versión 2. Esta tarjeta no se puede reemplazar por una tarjeta de interfaz de cluster versión 3.

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Connecting Cluster Cables in Oracle ZFS Storage Appliance Cabling Guide.

Puertos Ethernet

Existen cuatro conectores Gigabit Ethernet RJ-45 (NET0, NET1, NET2, NET3) situados en la placa base que funcionan a 10/100/1000 Mbit/s. Estas interfaces de red se deben configurar antes de usarse.

Puerto de gestión de red

El conector de gestión de red (NET MGT) es un puerto Ethernet 10/100 BASE-T RJ-45 en la placa base que proporciona una interfaz de terminal alternativa a la consola del SP.

Figura 66  Puerto de gestión de red del controlador 7320

image:Gráfico en el que se muestra el puerto de gestión de red del controlador 7320

Puerto de gestión serie

El conector de gestión serie (SERIAL MGT) es un conector RJ-45 que permite una conexión de terminal a la consola del SP.

Figura 67  Puerto de gestión serie del controlador 7320

image:Gráfico en el que se muestra el puerto de gestión serie del controlador 7320
