Sustitución de una HDD o SSD de ZS3-2

Las HDD y SSD permiten el intercambio en caliente, y se pueden extraer e instalar cuando el controlador de almacenamiento está funcionando, sin afectar otras funciones del hardware. Use el siguiente procedimiento para reemplazar una HDD o una SSD de un ZS3-2.


Notas -  Si hay más de una unidad en estado de fallo, sustituya una a la vez. Si extrae más de una unidad en sucesión rápida, se produce un fallo de hardware o de agrupación. Asimismo, no realice una operación de configuración de agrupación cuando haya una actualización de firmware de disco en curso. Para comprobar si hay una actualización en curso, navegue hasta Mantenimiento > Sistema en la BUI o hasta maintenance system updates en la CLI.
  1. Identifique el HDD o SSD defectuoso.
    • Si no está presente físicamente en el sistema, vaya a Mantenimiento > Hardware en la BUI y abra la vista detallada del controlador. La unidad defectuosa tiene un ícono de estado ámbar o azul en ámbar (lista para extraer). Tome nota del ID de la unidad defectuosa. Haga clic en la entrada de esa unidad en la tabla para resaltar la ubicación de la unidad en la ilustración del controlador. Para ver detalles sobre la unidad defectuosa, haga clic en el ícono de información y, luego, en Problemas activos.

    • Si está presente en la ubicación del sistema, puede observar el indicador ámbar de acción de servicio requerida de la HDD o SSD, el cual debería estar iluminado. Además, puede hacer clic en el ícono de localización image:ícono de ubicación de la BUI para que el LED de localización de la unidad defectuosa se ilumine.

  2. Verificar que la unidad defectuosa esté lista para extraer.

    Precaución  -  Quitar la unidad antes de que esté lista para extraer puede provocar la pérdida de datos.


    Utilice cualquiera de los siguientes métodos para verificar que la unidad defectuosa esté lista para extraer:

    • En la BUI:

      • El ícono de estado de la unidad defectuosa en la vista detallada en Mantenimiento > Hardware cambió de ámbar a azul en ámbar.

      • En la ventana de información Detalles de componentes (haga clic en el ícono de información image:Imagen que muestra el ícono de información. ) para la unidad defectuosa, se muestra Sí como el valor de la propiedad Lista para extraer.

    • En la CLI (y la API de RESTful), el valor de la propiedad readytoremove de la unidad defectuosa es true:

      hostname:maintenance chassis-000 disk-001> get readytoremove
                       readytoremove = true

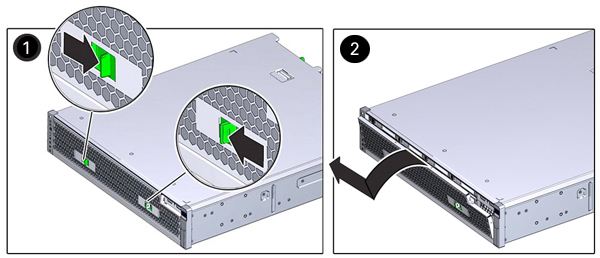

  3. En la parte frontal del controlador, apriete hacia adentro las palancas de liberación izquierda y derecha del filtro de aire (1).
  4. Gire el filtro de aire hacia adelante y levántelo hacia arriba y hacia afuera del chasis (2).
    image:Gráfico en el que se muestra cómo extraer un filtro de aire del controlador ZS3-2
  5. Presione el botón de apertura de la unidad en estado de fallo y gire la palanca de liberación hacia la derecha para abrirla.
    image:Gráfico en el que se muestra cómo desbloquear una unidad de disco del controlador ZS3-2
  6. Sujete la palanca de liberación y tire de la unidad para extraerla de la ranura.
    image:Gráfico en el que se muestra cómo extraer una unidad de disco del controlador ZS3-2
  7. Una vez transcurridos al menos 30 segundos, navegue hasta la pantalla Hardware > Maintenance (Mantenimiento) y haga clic en el ícono de la flecha derecha image:Ícono de aplicación en el controlador del sistema para verificar que el software haya detectado que la unidad no está presente.
  8. Alinee la unidad de sustitución con la ranura.
  9. Presione el botón de apertura para deslizar la unidad dentro del chasis hasta que la palanca de liberación se mueva levemente hacia adentro.
    image:Gráfico en el que se muestra cómo insertar una unidad de disco en el controlador ZS3-2
  10. Presione la palanca de liberación hasta que se cierre por completo con un chasquido, de modo de que la unidad quede fija en la ranura.
    image:Gráfico en el que se muestra cómo cerrar una palanca de unidad de disco en el controlador ZS3-2
  11. Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de la flecha derecha image:Ícono de aplicación del controlador y, luego, haga clic en Disco para verificar que el ícono de en línea image:ícono de luz encendida sea verde para la unidad recién instalada.
  12. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
