Manual de servicio del cliente de Oracle^® ZFS Storage Appliance, versión OS8.8.x

Sustitución de un DIMM de 7x20

Para identificar un módulo de memoria específico que presenta fallos, debe abrir el controlador de almacenamiento y usar los LED de estado ámbar de la placa base. Para identificar un fallo general de la memoria, vaya a la pantalla Mantenimiento > Hardware de la BUI y haga clic en el ícono de la flecha derecha en el controlador. A continuación, haga clic en DIMM para encontrar el componente defectuoso, que se indica con el ícono de advertencia .

1. Apague el controlador de almacenamiento como se describe en Apagado del controlador.
2. Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.

   ---

   Precaución  -  Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.

   ---

3. Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.

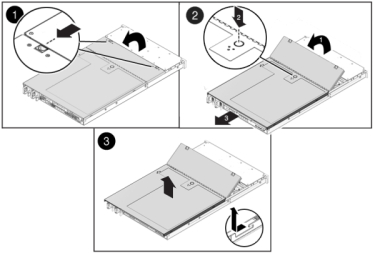

4. 7120 o 7320: aunque los componentes pueden variar ligeramente entre el sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son idénticos. En la figura, se muestra el controlador 7320. Para quitar la cubierta superior:
   1. Desbloquee la puerta del módulo de ventilación, tire las dos lengüetas de liberación hacia atrás, gire la puerta del ventilador a la posición de apertura y manténgala ahí.
   2. Presione el botón de apertura de la cubierta superior y deslice la cubierta hacia la parte trasera aproximadamente 1,3 cm (0,5 in).
   3. Levante y extraiga la cubierta superior.
   4. También quite los deflectores de aire. Para ello, presione los conectores de los deflectores hacia afuera, y levante el deflector de aire y tire de él para extraerlo del controlador.

5. 7420: Para extraer la cubierta superior:
   1. Levante simultáneamente los dos pasadores de la cubierta en sentido recto.

   2. Levante y extraiga la cubierta superior.
6. Para buscar el DIMM en el que desea realizar tareas de mantenimiento, pulse el botón de aviso de fallo en el controlador de almacenamiento.

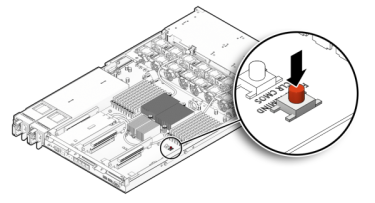

   En la siguiente ilustración, se muestra el botón de aviso de fallo del controlador 7120.

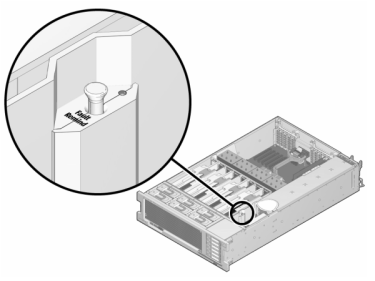

   En la siguiente ilustración, se muestra el botón de aviso de fallo del controlador 7420.

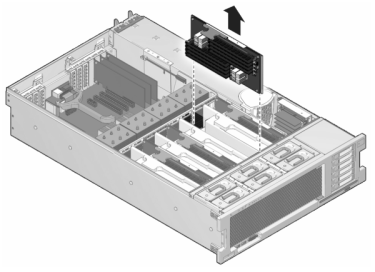

7. 7420: Identifique la placa de memoria que aloja el DIMM defectuoso mediante el indicador de servicio requerido. Levante la placa de memoria en sentido recto para extraerla de la placa base y colóquela en una alfombra antiestática.

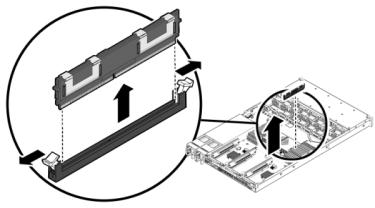

8. Gire ambos dispositivos de expulsión de la ranura DIMM hasta el tope y levante cuidadosamente el DIMM defectuoso en sentido recto para extraerlo del socket.

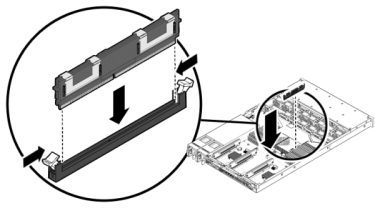

9. Alinee el DIMM de sustitución con el conector. Para ello, alinee la muesca con la marca para garantizar que el componente esté orientado correctamente.

10. Empuje el DIMM dentro del conector hasta que las lengüetas de expulsión fijen el componente en su lugar.
11. 7120 o 7320: aunque los componentes pueden variar ligeramente entre el sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son idénticos. En la figura, se muestra el sistema 7320. Para volver a colocar la cubierta:
    1. Coloque la cubierta superior en el chasis de modo que sobresalga de la parte trasera del controlador de almacenamiento aproximadamente 2,5 cm (1 in).
    2. Deslice la cubierta superior hacia adelante hasta que quede encajada.
    3. Cierre la cubierta del ventilador y coloque los pasadores de la cubierta. La cubierta debe estar totalmente cerrada para que se encienda el controlador de almacenamiento.

12. 7420: Para sustituir la cubierta:

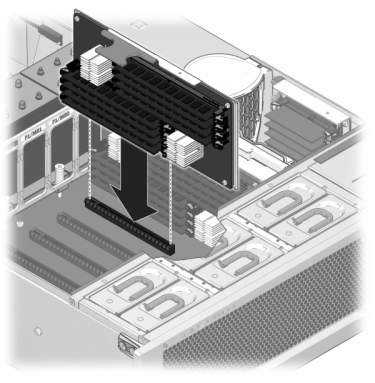

    1. Empuje el módulo de la placa de memoria en la ranura de la CPU asociada hasta que el módulo encaje en su posición.

    2. Coloque la cubierta superior en el chasis de modo que sobresalga de la parte trasera del controlador de almacenamiento aproximadamente 2,5 cm (1 in).
    3. Deslice la cubierta superior hacia la parte trasera del chasis hasta que se acople y presione la cubierta con ambas manos hasta que los pasadores queden fijados.

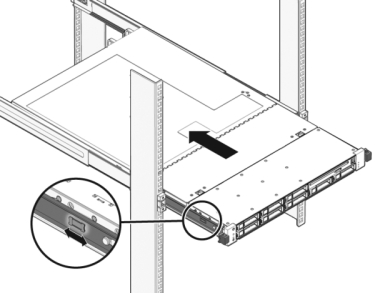

13. Presione las lengüetas de liberación en el lateral de cada guía y deslice lentamente el controlador de almacenamiento dentro del rack.

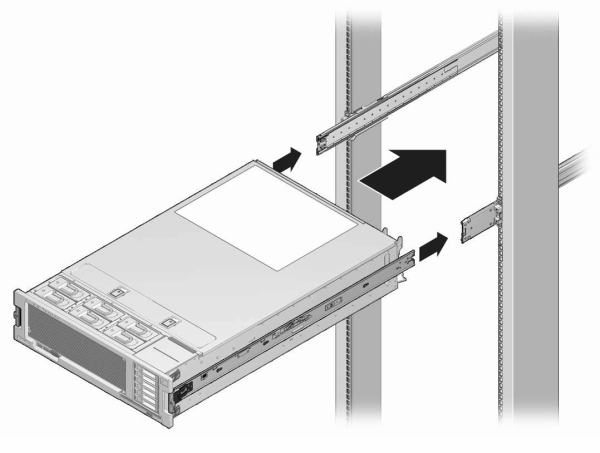

    En la siguiente imagen, se muestra el chasis 7420.



14. Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
15. Conecte los cables de alimentación a las fuentes de alimentación.
16. Verifique que el modo de energía en espera esté activado. Para ello, controle que el indicador de estado de energía parpadee en el panel frontal aproximadamente dos minutos después de que se hayan conectado los cables de alimentación.
17. Utilice un lápiz u otro objeto con punta para presionar y soltar el botón de encendido ubicado en el panel frontal del controlador de almacenamiento.

    El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.

18. Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de la flecha derecha del controlador y, luego, haga clic en DIMM para verificar que el ícono de en línea sea verde para el DIMM recién instalado.
19. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
