Vista de detalles de estante de disco

Para ver los detalles de un estante de disco en particular, desde la página Mantenimiento > Hardware, haga clic en el ícono de la flecha derecha image:Imagen en la que se muestra el ícono de vista detallada. o haga doble clic en la entrada de ese estante de disco en la lista Estantes de disco. Haga clic en la etiqueta de estantes de disco para mostrar la lista de nombres de estantes de disco y cambiar a la vista de detalles para un estante de disco diferente. Haga clic en el ícono de la flecha izquierda image:Imagen en la que se muestra el ícono de visión general. para volver a la página Mantenimiento > Hardware.

La vista de detalles de un estante de disco proporciona información para cada dispositivo instalado en el estante de disco.

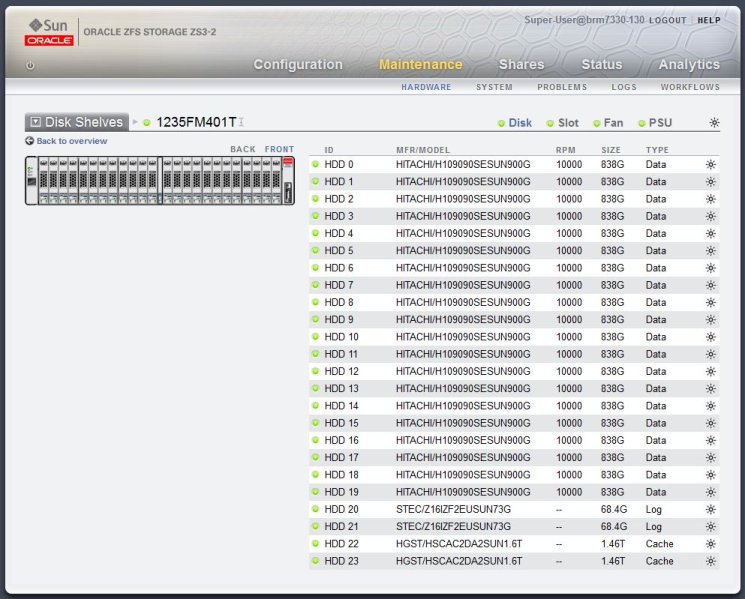

image:Imagen de componentes de un estante de discos con dispositivos de caché de lectura

La parte superior de la vista de detalles del estante de disco muestra el ícono del indicador de estado del estante de disco y el nombre del estante de disco a la izquierda, y el ícono del localizador del estante de disco a la derecha. Entre el nombre del chasis y el ícono del localizador se encuentran los siguientes separadores:

  • Disco

  • Ranura

  • Ventilador

  • PSU (unidad de fuente de alimentación)

El separador Disco muestra una lista de cada HDD o SSD. Algunas entradas tienen un ícono fuera de línea image:Imagen en la que se muestra el ícono de disco desactivado o fuera de línea. en el que puede hacer clic para poner este disco fuera de línea. Esta opción solo está disponible para los discos que forman parte de una agrupación de almacenamiento configurada (incluida la agrupación del sistema). Cuando se desconecta un disco, se impide que el sistema pueda leerlo o escribir en él. Los dispositivos defectuosos ya se evitan; por lo tanto, esta opción solo se debe usar si un disco exhibe problemas de rendimiento que no generan un fallo extremo. No es posible poner fuera de línea un disco si esto impide el acceso a los datos (por ejemplo, poner fuera de línea las dos mitades de un reflejo). Si el dispositivo es un disco de reserva activa, está acción también brindará la posibilidad de desconectar el disco de reserva por completo. Una vez desconectado el disco de reserva, este no se podrá activar, salvo que sea mediante otro fallo o evento de conexión en caliente. Cuando el disco está fuera de línea, el ícono de fuera de línea se reemplaza por el ícono no disponible image:Imagen en la que se muestra el ícono de estado fuera de línea o desactivado. .


Notas -  No realice una operación de configuración de agrupación cuando haya una actualización de firmware de disco en curso. Para comprobar si hay una actualización en curso, navegue hasta Mantenimiento > Sistema en la BUI o hasta maintenance system updates en la CLI.

Los componentes enumerados en los separadores informan sobre un subjuego de las propiedades descritas en la siguiente tabla.

Tabla 5  Propiedades de detalles de dispositivos de disco
Propiedad
Descripción
ID
Identificador único del dispositivo.
MFR o fabricante
Fabricante del componente.
Model
Modelo del componente.
Pieza
Número de referencia del componente o número de referencia principal de fábrica. El número de referencia para el pedido puede diferir, según si se trata de un componente para sustitución o expansión, y si forma parte de un conjunto más grande. El proveedor de servicios debe poder indicarle la pieza adecuada para el pedido. En el caso de los componentes sin número de referencia, se debe usar en su lugar el número de modelo.
RPM
Revoluciones de disco por minuto.
Tamaño
Almacenamiento o memoria total, en bytes.
Tipo
Tipo de disco. Puede ser Sistema, Datos, Log, Caché, Meta, Reserva o Par.

Notas -  Los dispositivos de caché de lectura son admitidos en los estantes de discos DE2 con una versión de software mínima. Para obtener información acerca de los requisitos de software y las reglas de configuración de las ranuras, consulte Configuraciones de estante de discos.
