Componentes internos del controlador ZS3-2

El chasis de ZS3-2 contiene las siguientes unidades sustituibles en campo ( FRU). Los clientes no pueden realizar el mantenimiento de las FRU; solo deben ser reemplazadas por técnicos capacitados del servicio de asistencia de Oracle.

  • Placas de memoria PCIe: existen tres placas de memoria por sistema, cada una conectada a la parte trasera de la placa base. Cada placa de memoria admite dos tarjetas PCIe (que son unidades sustituibles por el cliente [CRU]).

  • Placa base: esta placa incluye módulos de CPU, ranuras para 16 DIMM, subsistemas de control de memoria y el subsistema del procesador de servicio (SP). El subsistema del SP controla la energía del host y supervisa los eventos del sistema host (energía y entorno). El controlador del SP recibe alimentación de la línea de suministro auxiliar de 3,3 V del host, que está disponible cuando el sistema recibe CA, incluso cuando el sistema está apagado.

  • Placa de distribución de energía: esta placa distribuye la energía principal de 12 V de las fuentes de alimentación al resto del controlador. Está conectada directamente a la placa adaptadora del conector y a la placa base mediante una barra de bus y un cable plano. También admite un interruptor general de interbloqueo en la cubierta superior. Las fuentes de alimentación se conectan directamente a la placa de distribución de energía.

  • Placa posterior de unidades de almacenamiento: esta placa incluye los conectores para las unidades de almacenamiento, además de la interconexión para la placa de E/S, los botones de encendido y localización, y los LED de estado del sistema y los componentes. El sistema cuenta con una placa posterior de 8 discos. Cada unidad tiene un indicador LED de energía/actividad, fallo y localización.

Placa madre, memoria y tarjetas PCIe del controlador ZS3-2: los componentes de PCIe, la memoria y la placa base del controlador ZS3-2 se describen en la siguiente figura y referencia.


Notas -  Los clientes no pueden realizar el mantenimiento de los componentes sustituibles en campo (FRU); solo deben ser reemplazados por técnicos capacitados del servicio de asistencia de Oracle.

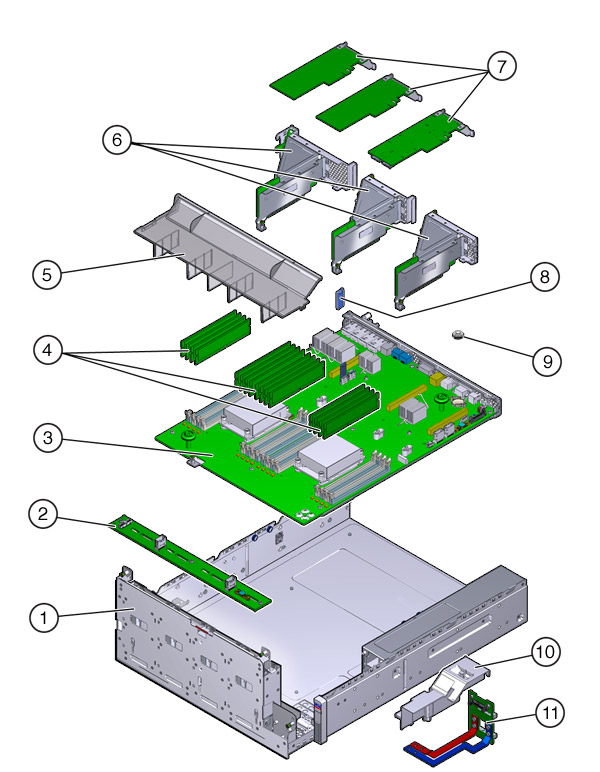

Figura 48  Placa base, memoria y componentes de PCIe del controlador ZS3-2

image:Gráfico en el que se muestra la placa base, la memoria y los componentes de PCIe del controlador ZS3-2

Componentes mostrados en la figura
1 Armazón de unidades (FRU)
5 Conducto de aire
9 Batería
2 Placa posterior de unidades (FRU)
6 Placas de memoria PCIe (FRU)
10 Conducto de la PDB
3 Placa base (FRU)
7 Tarjetas PCIe
11 Placa de distribución de alimentación (FRU)
4 DIMM
8 Unidad flash USB

CPU y memoria del controlador ZS3-2: la placa base del controlador ZS3-2 tiene 16 ranuras en dos grupos que admiten DIMM de bajo voltaje (LV) DDR3 estándar del sector.

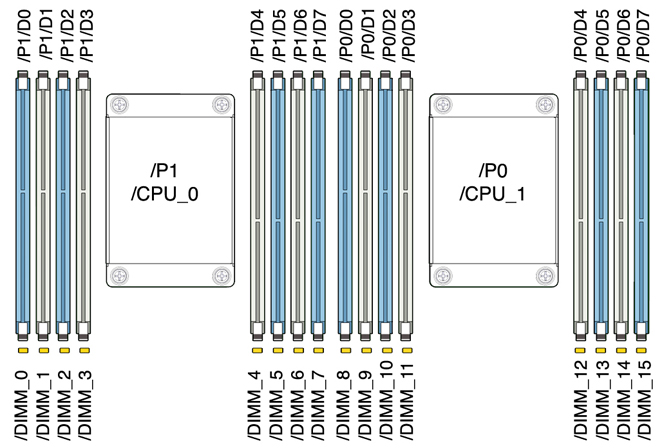

Figura 49  Componentes de CPU y memoria del controlador ZS3-2

image:Gráfico en el que se muestran los componentes de CPU y memoria del controlador ZS3-2


Notas -  Todos los sockets deben estar ocupados DIMM DDR3 idénticos.
Tabla 33  Descripciones de la CPU del controlador ZS3-2
Capacidad
CPU 0
CPU 1
256GB
D0, D2, D5, D7 (azul)
D0, D2, D5, D7 (azul)
D1, D3, D4, D6 (blanco)
D1, D3, D4, D6 (blanco)

Los componentes de memoria sustituibles y los números de referencia del controlador ZS3-2 se enumeran a continuación.

Tabla 34  Componentes de memoria sustituibles del controlador ZS3-2
Componente
Descripción
FRU/CRU
Número de referencia
CPU
Intel E5-2658, 2,1 G, 8 núcleos
FRU
7019701
Memoria
DIMM, 16 GB, DDR3, 1600, 2Rx4, 1,35 V
CRU
7041603
Memoria
DIMM, 32 GB, DDR3, 1066, 4Rx4, 1,35 V
CRU
7055964

Componentes de ventilador, energía y almacenamiento del controlador ZS3-2: los componentes de almacenamiento interno, energía y enfriamiento del controlador ZS3-2 se describen en la siguiente figura y referencia. Un componente identificado como una unidad sustituible en campo (FRU) debe ser reemplazado por técnicos capacitados del servicio de asistencia de Oracle.

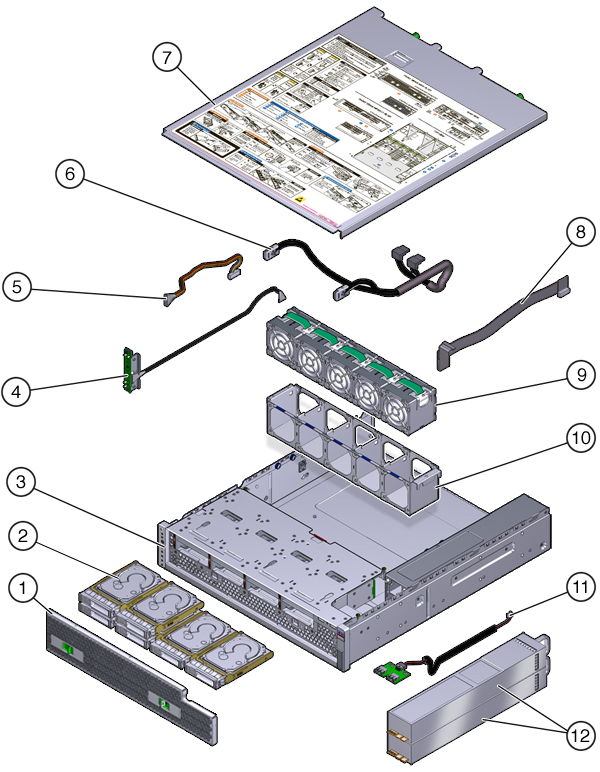

Figura 50  Almacenamiento, energía y componentes del ventilador del controlador ZS3-2

image:Gráfico en el que se muestra el almacenamiento, la energía y los componentes del ventilador del controlador ZS3-2

Componentes mostrados en la figura
1 Filtro de aire
5 Cable de alimentación de la unidad (FRU)
9 Módulos de ventiladores
2 Unidades
6 Cable de señal de la unidad (FRU)
10 Bandeja de ventiladores
3 Chasis (FRU)
7 Cubierta superior
11 Placa USB (FRU)
4 Placa de LED (FRU)
8 Cable de señal de PDB (FRU)
12 Fuentes de alimentación

Cables internos del controlador ZS3-2: el controlador ZS3-2 contiene los siguientes cables internos de unidades sustituibles en campo (FRU). Los clientes no pueden realizar el mantenimiento de las FRU; solo deben ser reemplazadas por técnicos capacitados del servicio de asistencia de Oracle.

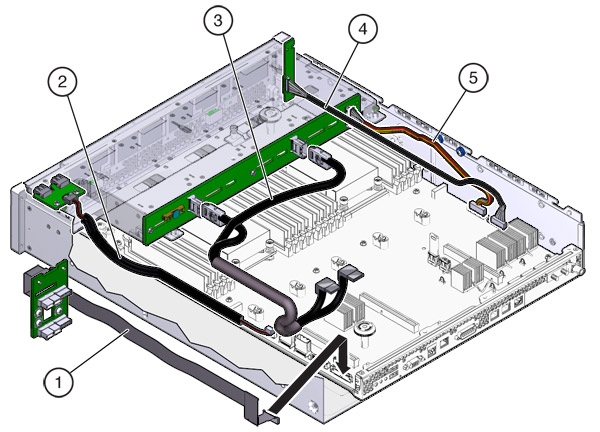

Figura 51  Cables internos del controlador ZS3-2

image:Gráfico en el que se muestran los cables internos del controlador ZS3-2

Componentes mostrados en la figura
1 Cable de señal de PDB
3 Cable de señal de la unidad
5 Cable de alimentación de la unidad
2 Cable de placa USB
4 Cable de placa de LED
