Sustitución de una batería de sistema de ZS5-2

La extracción de la batería es una operación que se debe realizar cuando el controlador no está en funcionamiento. Debe apagar el dispositivo antes de extraer la batería. Se perderá el acceso al almacenamiento a menos que el sistema tenga una configuración de cluster.

Es posible que deba reemplazar la batería si el controlador de almacenamiento no mantiene la hora correcta cuando se apaga y se desconecta de la red. Necesitará un destornillador pequeño (plano, n.º 1) que no sea metálico u otro objeto similar. Use el siguiente procedimiento para reemplazar la batería de ZS5-2.

  1. Apague el controlador de almacenamiento como se describe en Apagado del controlador.
  2. Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.

    Precaución  -  Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.


  3. Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
  4. Extraiga la cubierta superior como se describe en Cómo quitar la cubierta superior del controlador.

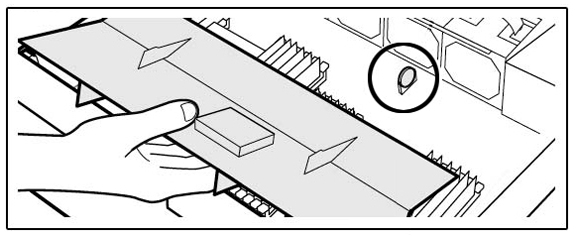

  5. Extraiga el conducto de aire.
    image:Gráfico en el que se muestra la extracción del conducto de aire de ZS5-2
  6. Para extraer la batería, inclínela levemente hacia la izquierda (a) y levántela para extraerla del receptáculo (b).
    image:Gráfico en el que se muestra la extracción de la batería de ZS5-2
  7. Deje la batería a un lado.
  8. Alinee la batería de sustitución con el receptáculo.
    image:Gráfico en el que se muestra la instalación de una batería nueva de ZS5-2

    El polo positivo (+) de la batería para la izquierda.

  9. Presione la batería dentro del receptáculo hasta que se escuche un chasquido.
  10. Instale el conducto de aire.
  11. Vuelva a colocar la cubierta superior sobre el chasis y ajuste los dos tornillos prisioneros en la parte posterior de la cubierta superior.
  12. Para volver a colocar el controlador en la posición de rack normal, empuje las lengüetas de liberación al costado de cada guía y, al mismo tiempo, empuje el controlador de almacenamiento dentro del rack.
  13. Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
  14. Conecte los cables de alimentación a las fuentes de alimentación.
  15. Verifique que la alimentación en espera esté conectada. Aproximadamente dos minutos después de conectar los cables de alimentación, el indicador de estado de energía del panel frontal parpadea.
  16. Pulse y suelte el botón de encendido en el panel frontal del controlador de almacenamiento. El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
  17. Cuando haya finalizado el inicio del sistema, inicie sesión y configure la hora con los pasos detallados en la tarea del reloj de la BUI.

    Para obtener más información, consulte Configuración de la sincronización del reloj (BUI) de Guía de administración de Oracle® ZFS Storage Appliance, versión OS8.8.x.
