Sustitución de una batería de sistema de ZS5-4
La sustitución de una batería del sistema es un procedimiento que se debe realizar cuando el controlador está desconectado, y se debe cortar la energía del controlador de almacenamiento. Es posible que deba reemplazar la batería si el controlador de almacenamiento no mantiene la hora correcta cuando se apaga y se desconecta de la red. Necesitará un destornillador pequeño (plano, n.º 1) que no sea no metálico o equivalente. Realice el siguiente procedimiento para sustituir la batería del sistema ZS5-4.
-
Apague el controlador mediante uno de los métodos de apagado que se describen en Apagado del controlador.
-
Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.
| Precaución -
Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.
|
-
Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
-
Extraiga la cubierta superior como se describe en Cómo quitar la cubierta superior del controlador.
La batería (1) está ubicada hacia la parte posterior del controlador, entre la ranura PCIe 1 y la pared del lado de la fuente de alimentación.
-
Si es necesario, extraiga la tarjeta PCIe de la ranura 1 para tener acceso a la batería. Consulte Sustitución o agregación de una tarjeta PCIe de ZS5-4.
-

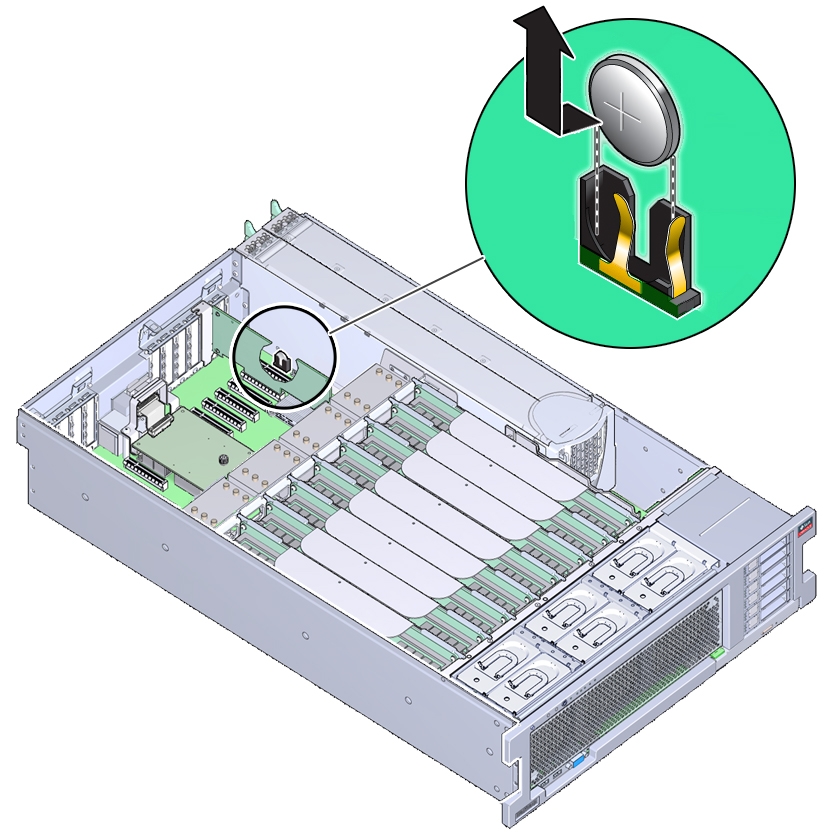

Para extraer la batería del portabatería, empuje la parte posterior de la batería, lado negativo (-), hacia la pestaña de metal, en el lado positivo (+), y levante la batería hacia arriba y hacia afuera del portabatería.
Tenga cuidado de no deformar la pestaña cuando haga presión contra ella.
 | Precaución -
No deforme la pestaña de metal en el lado positivo (+) de la batería. La pestaña de metal mantiene la conexión de batería positiva y asegura la batería en el portabatería.
|
-

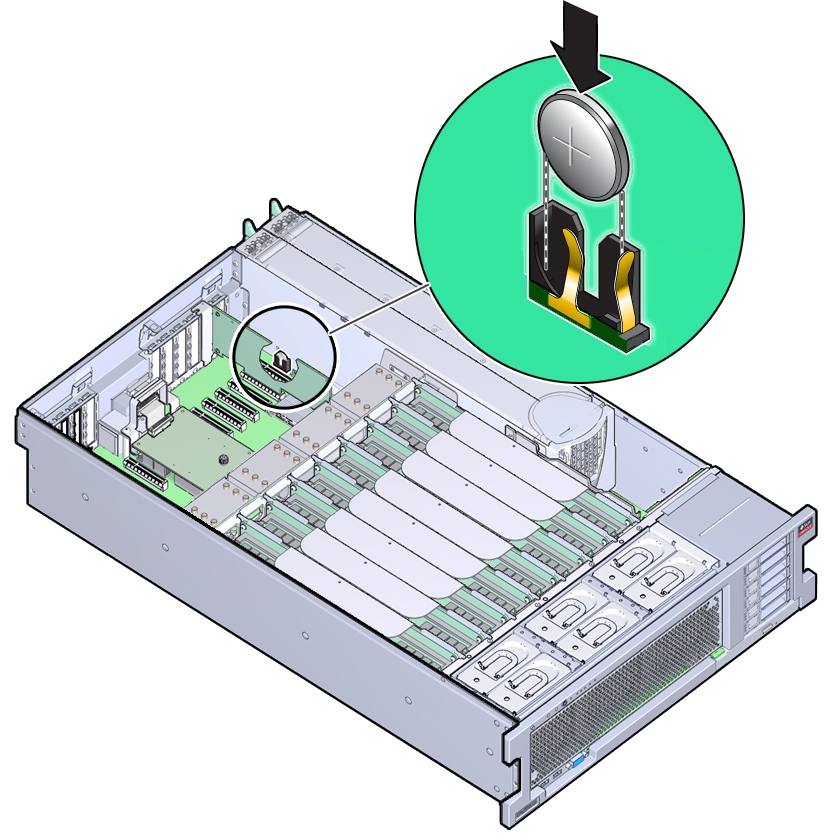

Presione la nueva batería hacia adentro del portabatería con el lado positivo (+) mirando hacia la pestaña de metal que la asegura en su lugar.
El lado positivo de la batería está marcado con un signo más (cruz).
-
Si extrajo la tarjeta PCIe de la ranura 1, vuelva a instalarla. Consulte Sustitución o agregación de una tarjeta PCIe de ZS5-4.
-
Sustituya la cubierta superior del chasis.
-
Para volver a colocar el controlador en la posición de rack normal, empuje las lengüetas de liberación al costado de cada guía y, al mismo tiempo, empuje el controlador de almacenamiento dentro del rack.
-
Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
-
Conecte los cables de alimentación a las fuentes de alimentación.
-
Verifique que el modo de energía en espera esté activado. Para ello, controle que el indicador de estado de energía parpadee en el panel frontal aproximadamente dos minutos después de que se hayan conectado los cables de alimentación.
-
Pulse y suelte el botón de encendido en el panel frontal del controlador de almacenamiento. El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
-
Si reinstaló una tarjeta PCIe, conecte los cables de datos a la tarjeta PCIe enrutándolos mediante el organizador de cables, si es que se usa uno.
-
Cuando haya finalizado el inicio del sistema, inicie sesión y configure la hora con los pasos detallados en la tarea del reloj de la BUI. Para obtener más información, consulte Configuración de la sincronización del reloj (BUI) de Guía de administración de Oracle® ZFS Storage Appliance, versión OS8.8.x.
