Manual de servicio del cliente de Oracle® ZFS Storage Appliance, versión OS8.8.x

Salir de la Vista de impresión

Actualización: Agosto de 2021



Sustitución de una HDD de ZS5-2

Las HDD permiten el intercambio en caliente, y se pueden extraer e instalar cuando el controlador de almacenamiento se está ejecutando sin afectar otras funciones del hardware. Use el siguiente procedimiento para reemplazar una HDD de ZS5-2.


Notas -  Si hay más de una unidad en estado de fallo, sustituya una a la vez. Si extrae más de una unidad en una sucesión rápida, se producirá un fallo de hardware o agrupación. Asimismo, no realice una operación de configuración de agrupación cuando haya una actualización de firmware de disco en curso. Para comprobar si hay una actualización en curso, navegue hasta Mantenimiento > Sistema en la BUI o hasta maintenance system updates en la CLI.
  1. Identifique la HDD defectuosa.
    • Si no está presente físicamente en el sistema, vaya a Mantenimiento > Hardware en la BUI y abra la vista detallada del controlador. La unidad defectuosa tiene un ícono de estado ámbar o azul en ámbar (lista para extraer). Tome nota del ID de la unidad defectuosa. Haga clic en la entrada de esa unidad en la tabla para resaltar la ubicación de la unidad en la ilustración del controlador. Para ver detalles sobre la unidad defectuosa, haga clic en el ícono de información y, luego, en Problemas activos.

    • Si está presente en la ubicación del sistema, puede observar el indicador ámbar de acción de servicio requerida de la HDD, el cual debería estar iluminado. Además, puede hacer clic en el ícono de localización image:ícono de ubicación de la BUI para que el LED de localización de la unidad defectuosa se ilumine.

  2. Verificar que la unidad defectuosa esté lista para extraer.

    Precaución  -  Quitar la unidad antes de que esté lista para extraer puede provocar la pérdida de datos.


    Utilice cualquiera de los siguientes métodos para verificar que la unidad defectuosa esté lista para extraer:

    • En la BUI:

      • El ícono de estado de la unidad defectuosa en la vista detallada en Mantenimiento > Hardware cambió de ámbar a azul en ámbar.

      • En la ventana de información Detalles de componentes (haga clic en el ícono de información image:Imagen que muestra el ícono de información. ) para la unidad defectuosa, se muestra Sí como el valor de la propiedad Lista para extraer.

    • En la CLI (y la API de RESTful), el valor de la propiedad readytoremove de la unidad defectuosa es true:

      hostname:maintenance chassis-000 disk-001> get readytoremove
                       readytoremove = true

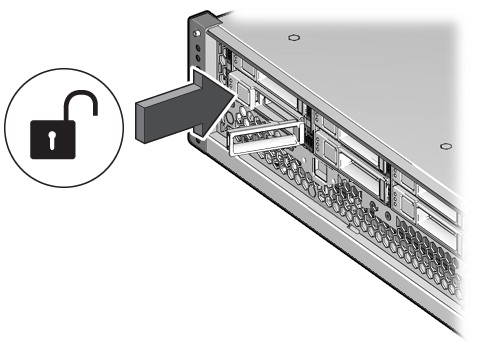

  3. Para extraer una unidad con errores, presione el botón de apertura y gire la palanca de liberación hacia la derecha para abrirla.
    image:En la ilustración, se muestra cómo se presiona el botón de apertura.

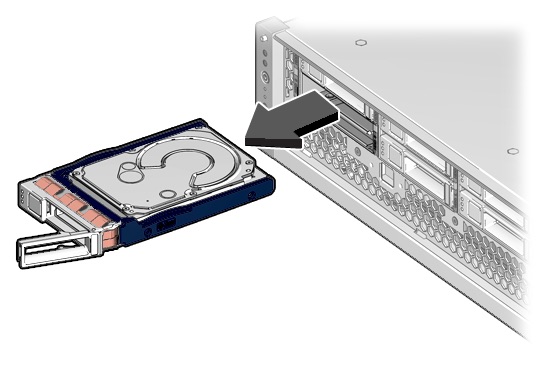

  4. Sujete la palanca de liberación, tire de la unidad para extraerla del chasis y déjela a un lado.
    image:En la ilustración, se muestra la extracción de la unidad.
  5. Una vez transcurridos al menos 30 segundos, navegue hasta la pantalla Hardware > Maintenance (Mantenimiento) y haga clic en el ícono de la flecha derecha image:Ícono de aplicación en el controlador del sistema para verificar que el software haya detectado que la unidad no está presente.
  6. Para insertar la unidad de sustitución, empuje el botón de apertura de la unidad.

    Se abre la palanca de liberación.

  7. Alinee la unidad de sustitución con la ranura del chasis.
    image:En la ilustración, se muestra la instalación de la unidad.

    El conector se encuentra en la parte posterior de la unidad y el botón para liberarla se encuentra a la izquierda.

  8. Deslice la unidad dentro del chasis hasta que la palanca de liberación se mueva levemente hacia adentro.

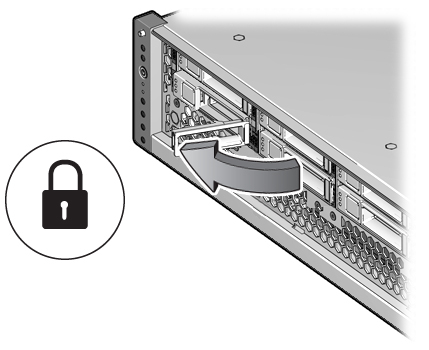

  9. Presione la palanca de liberación hasta que se oiga un chasquido y la palanca se cierre por completo, de modo que la unidad quede fija en el chasis.
    image:En la ilustración, se muestra la sujeción de la unidad.

    El software de los sistemas Oracle ZFS Storage Appliance detecta y configura automáticamente la nueva unidad.

  10. Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador y verifique que el ícono de estado image:ícono de luz encendida de la unidad instalada recientemente esté en verde. Para ver detalles sobre la nueva unidad, haga clic en el ícono de información correspondiente.
  11. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
