Configuración de tarjetas PCIe del controlador ZS7-2

Idioma:

Las 11 ranuras PCIe se ubican dentro del controlador, en la parte trasera. Visto desde la parte posterior del controlador, las ranuras se dividen en dos grupos, un grupo de seis a la izquierda de los indicadores posteriores y los puertos de red incorporados y un grupo de cinco a la derecha de los indicadores y los puertos de red. Las ranuras PCIe están designadas de izquierda a derecha (vista posterior) con las seis ranuras del lado izquierdo designadas como ranura PCIe 1 a ranura PCIe 6, y las cinco ranuras del lado derecho designadas como ranura PCIe 7 a ranura PCIe 11. En la siguiente figura, se muestra el modelo de gama alta del controlador ZS7-2.

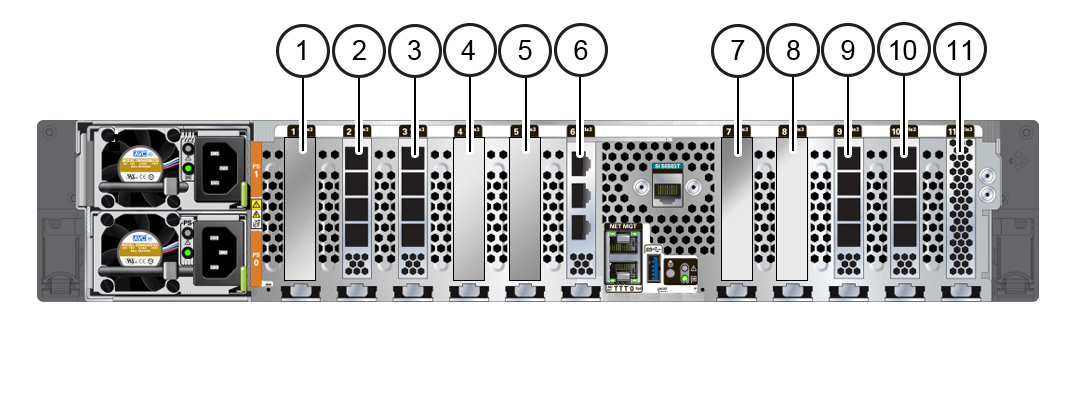

image:En la imagen se muestran los componentes del panel posterior del modelo de gama alta de ZS7-2.

1 Ranura PCIe 1: quinta opción de PCIe	2 Ranura PCIe 2: HBA SAS-3 externo	3 Ranura PCIe 3: Modelo de gama alta: HBA SAS-3 externo Modelo de gama media: panel de relleno; ranura no disponible
4 Ranura PCIe 4: primera opción de PCIe	5 Ranura PCIe 5: tercera opción de PCIe	6 Ranura PCIe 6: tarjeta de interfaz de cluster
7 Ranura PCIe 7: cuarta opción de PCIe	8 Ranura PCIe 8: segunda opción de PCIe	9 Ranura PCIe 9: Modelo de gama alta: HBA SAS-3 externo Modelo de gama media: panel de relleno; ranura no disponible
10 Ranura PCIe 10: HBA SAS-3 externo	11 Ranura PCIe 11: HBA SAS-3 interno

Ancho y funciones de las ranuras PCIe

El controlador contiene 11 ranuras de tarjetas PCIe 3.0 de bajo perfil, las cuales tienen las siguientes funciones y ancho:

La ranura 1 tiene un conector x16 con interfaz eléctrica x16
La ranura 7 tiene un conector x16 con interfaz eléctrica x8
Las ranuras 2, 3, 4, 5, 6, 8, 9, 10 y 11 tienen conectores x8 (interfaz eléctrica x8)

Notas - Si bien la ranura 7 puede alojar una tarjeta x16, la capacidad de la tarjeta estará limitada por la interfaz eléctrica x8.

Orden de asignación de ranuras de tarjeta PCIe

Cada controlador ZS7-2 de la unidad base está siempre cargado con los siguientes HBA o paneles de relleno:

Ranura 2: HBA SAS-3 4x4
Ranura 3: Modelo de gama alta de HBA SAS-3 4x4; modelo de gama intermedia de panel de relleno (ranura no disponible).
Ranura 6: tarjeta de interfaz de cluster
Ranura 9: Modelo de gama alta de HBA SAS-3 4x4; modelo de gama intermedia de panel de relleno (ranura no disponible).
Ranura 10: HBA SAS-3 4x4
Ranura 11: HBA SAS-3 interno

Todas las opciones permitidas de las tarjetas PCIe del controlador ZS7-2 se deben instalar en las ubicaciones de las ranuras de tarjetas restantes y se deben completar de acuerdo con la prioridad y la secuencia que se muestran a continuación:

Instale tarjetas NIC 100GbE opcionales de dos puertos en la ranura 1 y, a continuación, en la ranura 7.
Instale tarjetas QDR InfiniBand (IB) opcionales de dos puertos en la ranura 4, luego en la ranura 8, luego en la ranura 5, luego en la ranura 7 y luego en la ranura 1.
Instale tarjetas NIC 40GbE opcionales de dos puertos en la ranura 4, luego en la ranura 8, luego en la ranura 5, luego en la ranura 7 y luego en la ranura 1.
Instale tarjetas HBA FC opcionales de dos puertos de 32 Gb en la ranura 4, luego en la ranura 8, luego en la ranura 5, luego en la ranura 7 y luego en la ranura 1.
Instale tarjetas NIC 10GbE opcionales de cuatro puertos en la ranura 4, luego en la ranura 8, luego en la ranura 5, luego en la ranura 7 y luego en la ranura 1.
Instale tarjetas NIC 10GBASE-T opcionales de cuatro puertos en la ranura 4, luego en la ranura 8, luego en la ranura 5, luego en la ranura 7 y luego en la ranura 1.
Instale tarjetas NIC 25GbE opcionales de dos puertos en la ranura 4, luego en la ranura 8, luego en la ranura 5, luego en la ranura 7 y luego en la ranura 1.

Notas - Para Oracle ZFS Storage Appliance Racked System ZS7-2, instale tarjetas NIC 25GbE opcionales de dos puertos en las mismas ranuras que se describen en el número (7), pero instálelas primero, antes de cualquier tarjeta QDR IB opcional de dos puertos, como se describe en el número (2) de la lista anterior.
