Componentes del panel frontal y posterior del controlador ZS5-4

Componentes del panel frontal del controlador ZS5-4: las ranuras de unidades y los componentes del panel frontal del controlador ZS5-4 se muestran en la siguiente figura.

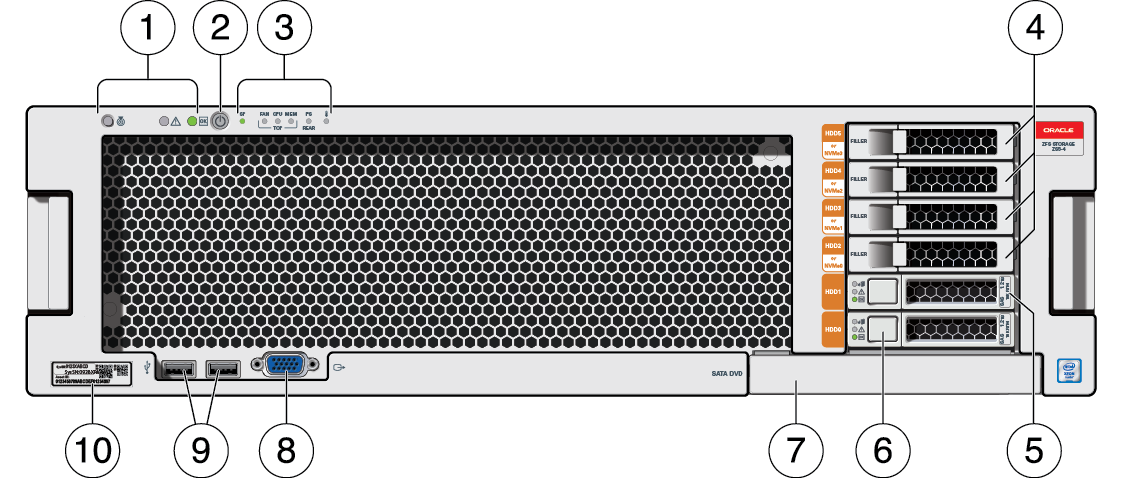

Figura 7  Panel frontal del controlador ZS5-4

image:La imagen muestra los componentes del panel frontal del controlador ZS5-4.

1 LED (de izquierda a derecha)
  • Localizador

  • Acción de servicio requerida

  • Estado de energía

2 Botón de encendido
3 Indicadores de alerta (izquierda a derecha)
  • Estado/fallo del procesador de servicio (SP)

  • Acción de servicio requerida para ventilador/CPU/memoria

  • Acción de servicio requerida para fuente de alimentación (PS, Power Supply)

  • Aviso de sobrecalentamiento

4 Paneles de relleno de unidades de disco duro permanentes
5 Disco de sistema 1
6 Disco de sistema 0
7 Panel de relleno de DVD
8 Puerto VGA DB-15
9 Dos puertos USB 2.0
10 Etiqueta RFID

Componentes del panel posterior del controlador ZS5-4: las ranuras PCIe y los componentes del panel posterior del controlador ZS5-4 se muestran en la siguiente figura.

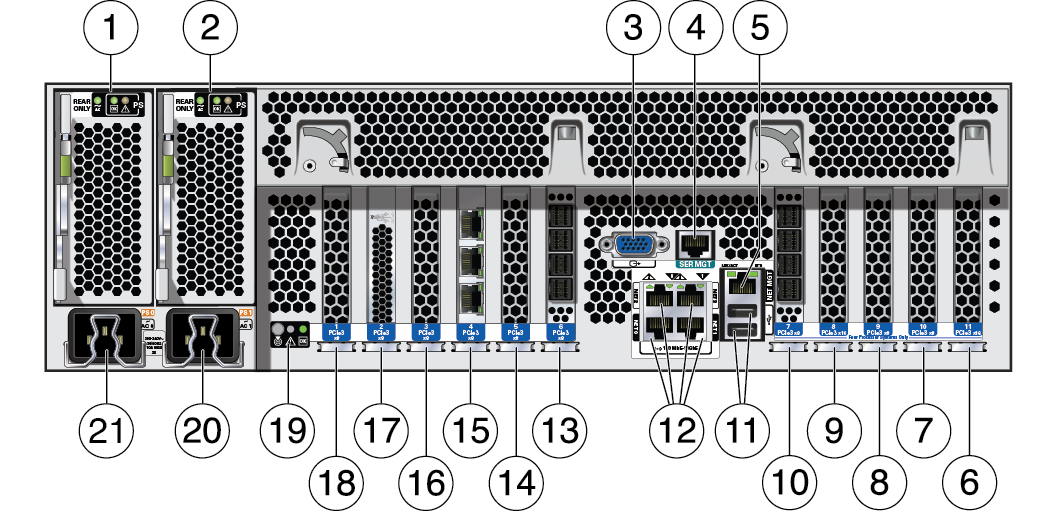

Figura 8  Panel posterior del controlador ZS5-4

image:En la imagen se muestran los componentes del panel posterior del controlador ZS5-4.

1 Fuente de alimentación (PSU) 0
2 PSU 1
3 Puerto VGA DB-15
4 Puerto SER MGT
5 Puerto NET MGT del procesador de servicio (SP)
6 Primera tarjeta PCle (ranura 11)
7 Quinta tarjeta PCIe (ranura 10)
8 Tercer HBA SAS 4x4 o séptima tarjeta PCIe (ranura 9)
9 Segunda tarjeta PCIe (ranura 8)
10 HBA SAS 4x4 (ranura 7)
11 Dos puertos USB 2.0
12 Puertos Ethernet de red (NET) de 10 Gb, NET 0 a NET 3
13 HBA SAS 4x4 (ranura 6)
14 Tercer tarjeta PCIe (ranura 5)
15 Tarjeta de interfaz de cluster (ranura 4)
16 Cuarto HBA SAS 4X4 o sexta tarjeta PCIe (ranura 3)
17 HBA SAS interno (ranura 2)
18 Cuarta tarjeta PCIe (ranura 1)
19 LED de estado del sistema (de izquierda a derecha)
  • Estado de energía correcto (verde)

  • Atención (ámbar)

  • Localización (blanco)

20 Toma de CA de fuente de alimentación 1
21 Toma de CA de fuente de alimentación 0

Compatibilidad de tarjeta de interfaz de cluster: el controlador ZS5-4 incluye una tarjeta de interfaz de cluster versión 3 que es incompatible con la versión 2.

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Conexión de cables de cluster en la Guía de cableado de Oracle ZFS Storage Appliance.

Puertos Ethernet

El controlador ZS5-4 tiene cuatro conectores de red RJ-45 de 10 Gigabit Ethernet (10 GbE), etiquetados NET0, NET1, NET2 y NET3 en un cuadrante (donde NET0 y NET1 están en la parte inferior de izquierda a derecha, NET2 está encima de NET0, y NET3 está encima de NET1) en el panel posterior. Los puertos funcionan a 100 Mbit/s, 1000 Mbit/s o 10 Gbit/s. Utilice estos puertos para conectar el dispositivo a la red.

Hay dos indicadores de estado (LED) en cada puerto. Estos indicadores son visibles desde la parte posterior del controlador.

Tabla 19  Indicadores de estado de puertos Gigabit Ethernet
Nombre de indicador de estado
Ubicación
Color
Estado y significado
Actividad
Superior izquierda
Verde
  • Encendido: ningún enlace.

  • Apagado: ninguna actividad.

  • Parpadeando. actividad de paquetes.

Velocidad de enlace
Superior derecha
Dos colores: ámbar y verde.
  • Apagado: enlace 100BASE-T.

  • Encendido, ámbar: enlace 1000BASE-T.

  • Encendido, verde: enlace 10GBBASE-T.

Puerto de gestión de red

El controlador ZS5-4 tiene una interfaz de dominio de gestión de 10/100/1000BASE-T Ethernet, con la etiqueta NET MGT. Hay dos indicadores de estado (LED) en este puerto. Estos indicadores son visibles desde la parte posterior del controlador. El puerto NET MGT del procesador de servicio es una conexión opcional al procesador de servicio de Oracle ILOM. El puerto NET MGT está configurado por defecto para usar el protocolo de configuración dinámica de host (DHCP). El puerto NET MGT del procesador de servicio utiliza un cable RJ-45 para la conexión 10/100/1000 BASE-T.

Tabla 20  Indicadores de estado del puerto de gestión de red
Nombre de indicador de estado
Ubicación
Color
Estado y significado
Actividad
Superior izquierda
Ámbar
  • Encendido: el enlace está activo.

  • Apagado: no hay enlace o el enlace no está activo.

  • Parpadeando. actividad de paquetes.

Velocidad de enlace
Superior derecha
Verde
  • Encendido, verde: enlace 1000BASE-T.

  • Apagado: enlace 10/100BASE-T.

Puerto de gestión serie

El puerto SER MGT del procesador de servicio utiliza un cable RJ-45 y es la conexión por defecto al procesador de servicio de Oracle ILOM. Este puerto admite conexiones locales al controlador y solo reconoce los comandos de la interfaz de línea de comandos (CLI) de Oracle ILOM. Por lo general, a este puerto, se conecta un terminal o un emulador de terminal.


Notas - Este puerto no admite conexiones de red.

Puertos HBA SAS 4x4

El HBA SAS 4x4 instalado en la ranura PCIe 6 o 7 del controlador ZS5-4, proporciona conectividad con estantes de discos. Los puertos lógicos del HBA están numerados de 3 a 0, de arriba a abajo, como se muestra en la siguiente figura.

Figura 9  HBA SAS 4x4 del controlador ZS5-4

image:Gráfico en el que se muestra el HBA SAS 4x4 del controlador ZS5-4
