Sustitución de una fuente de alimentación de ZS5-4

Idioma:

Precaución - Si falla una fuente de alimentación, y no dispone de otra para sustituirla, no la extraiga. Esto permite conservar el flujo de aire adecuado y evita posibles daños en el equipo.

Los controladores de almacenamiento están equipados con fuentes de alimentación redundantes de intercambio en caliente. Realice el siguiente procedimiento para reemplazar la fuente de alimentación de ZS5-4.

Identifique la fuente de alimentación defectuosa.
- Si no está presente en el sistema, vaya a la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha del controlador, haga clic en PSU y tome nota del ID de la fuente de alimentación defectuosa, que tiene un ícono ámbar. Para resaltar la ubicación de la fuente de alimentación en la imagen del controlador, haga clic en el ID de la fuente de alimentación. Para ver detalles sobre la fuente de alimentación defectuosa, haga clic en el ícono de información y luego en Problemas activos.
- Si está presente en la ubicación del sistema, puede observar el indicador ámbar de acción de servicio requerida de la fuente de alimentación, el cual debería estar iluminado.
Notas - Puede suceder que los ventiladores de la fuente de alimentación defectuosa giren al encender el sistema. Puede extraer la fuente de alimentación aunque los ventiladores estén girando.
Levante el sujetador que sostiene el cable de alimentación para desengancharlo del cable.
Desconecte el cable de alimentación de la fuente de alimentación defectuosa.

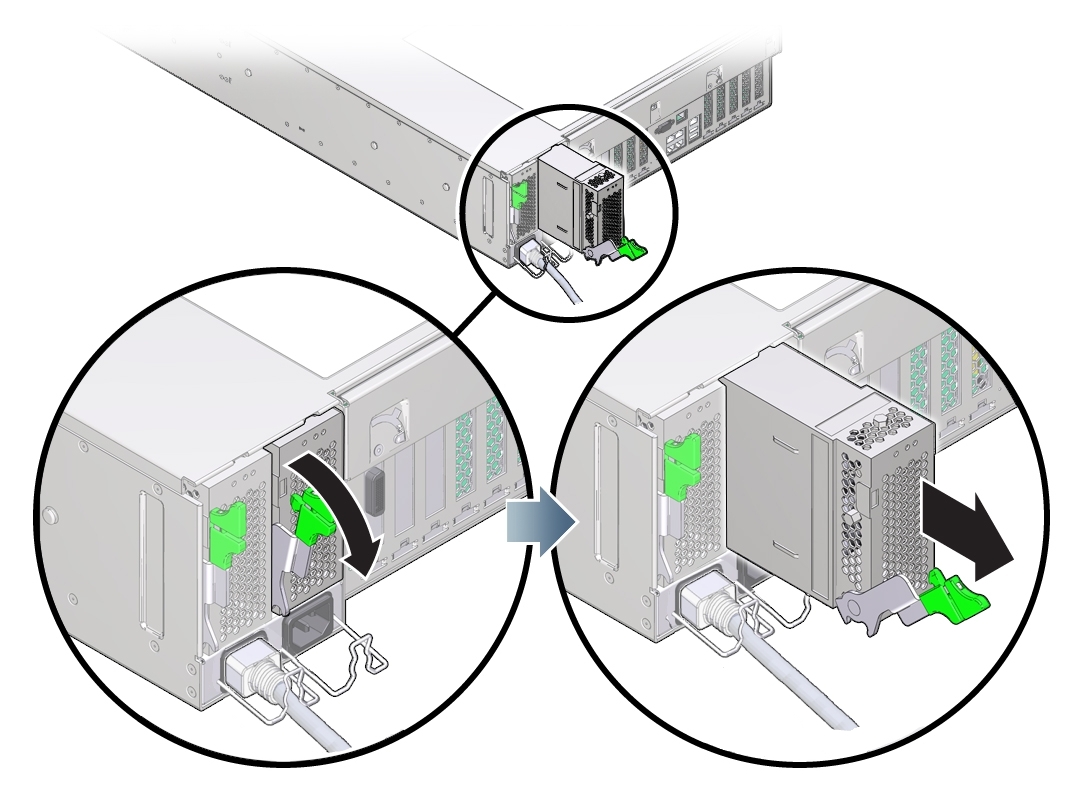

Para desbloquear la manilla de la fuente de alimentación, apriete el pasador de apertura.
Rote el pasador de apertura por completo hacia abajo para desenganchar la fuente de alimentación.
Esta acción permite desenganchar la fuente de alimentación del conector de la placa posterior de la fuente de alimentación interna.
Apague el controlador mediante uno de los métodos de apagado que se describen en Apagado del controlador.
Asegúrese de que la manilla de la fuente de alimentación de sustitución esté en posición abierta.
Alinee la fuente de alimentación con el compartimiento de fuente de alimentación vacío.

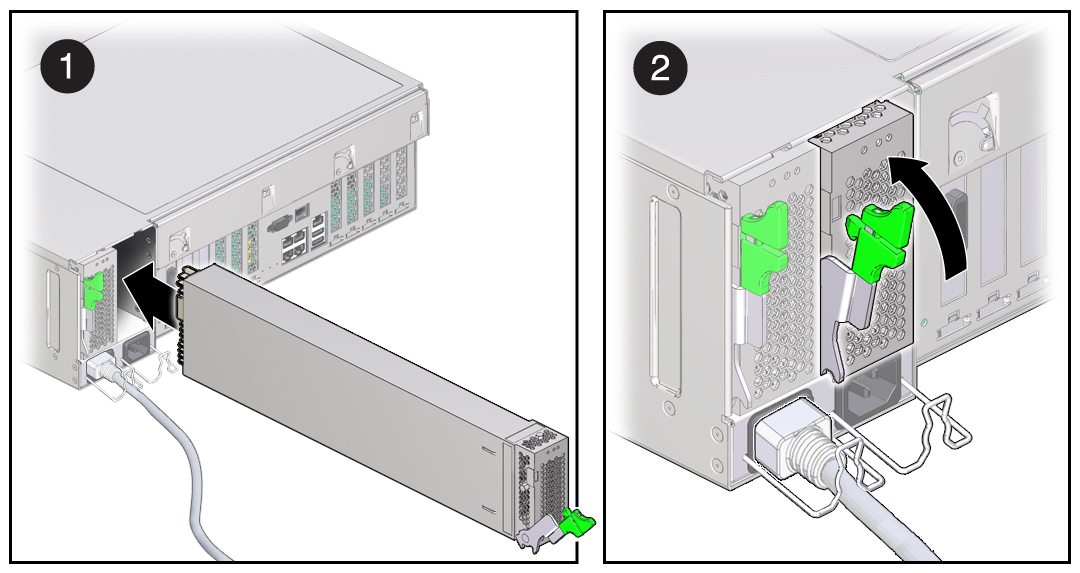

Deslice la fuente de alimentación dentro del compartimiento (1) hasta que encaje por completo.
Para acomodar la fuente de alimentación, rote la manilla de apertura hacia arriba (2) hasta que encaje en su lugar.
Notas - El pasador en la bisagra de la manilla debe acoplarse con la ranura en la parte inferior del compartimiento de la fuente de alimentación.

Al rotar la manilla hacia arriba, la fuente de alimentación se posiciona dentro del controlador y se acopla con el conector interno.
Conecte el cable de alimentación a la fuente de alimentación.
Verifique que el indicador verde de CA presente esté iluminado.
Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador, luego en PSU, y verifique que el ícono de estado de la fuente de alimentación instalada recientemente esté en verde. Para ver detalles sobre la nueva fuente de alimentación, haga clic en el ícono de información correspondiente.
Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
