Manual de servicio del cliente de Oracle® ZFS Storage Appliance, versión OS8.8.x

Salir de la Vista de impresión

Actualización: Agosto de 2021



Sustitución de una HDD o SSD de ZS3-4

Las HDD y SSD permiten el intercambio en caliente, y se pueden extraer e instalar cuando el controlador de almacenamiento está funcionando, sin afectar otras funciones del hardware. Use el siguiente procedimiento para reemplazar una HDD o una SSD de un ZS3-4.


Notas -  Si hay más de una unidad en estado de fallo, sustituya una a la vez. Si extrae más de una unidad en sucesión rápida, se produce un fallo de hardware o de agrupación. Asimismo, no realice una operación de configuración de agrupación cuando haya una actualización de firmware de disco en curso. Para comprobar si hay una actualización en curso, navegue hasta Mantenimiento > Sistema en la BUI o hasta maintenance system updates en la CLI.
  1. Identifique el HDD o SSD defectuoso.
    • Si no está presente físicamente en el sistema, vaya a Mantenimiento > Hardware en la BUI y abra la vista detallada del controlador. La unidad defectuosa tiene un ícono de estado ámbar o azul en ámbar (lista para extraer). Tome nota del ID de la unidad defectuosa. Haga clic en la entrada de esa unidad en la tabla para resaltar la ubicación de la unidad en la ilustración del controlador. Para ver detalles sobre la unidad defectuosa, haga clic en el ícono de información y, luego, en Problemas activos.

    • Si está presente en la ubicación del sistema, puede observar el indicador ámbar de acción de servicio requerida de la HDD o SSD, el cual debería estar iluminado. Además, puede hacer clic en el ícono de localización image:ícono de ubicación de la BUI para que el LED de localización de la unidad defectuosa se ilumine.

  2. Verificar que la unidad defectuosa esté lista para extraer.

    Precaución  -  Quitar la unidad antes de que esté lista para extraer puede provocar la pérdida de datos.


    Utilice cualquiera de los siguientes métodos para verificar que la unidad defectuosa esté lista para extraer:

    • En la unidad defectuosa, el LED de Listo para extraer se enciende, tal como se muestra en Unidad de sistema del controlador ZS3-4.

    • En la BUI:

      • El ícono de estado de la unidad defectuosa en la vista detallada en Mantenimiento > Hardware cambió de ámbar a azul en ámbar.

      • En la ventana de información Detalles de componentes (haga clic en el ícono de información image:Imagen que muestra el ícono de información. ) para la unidad defectuosa, se muestra Sí como el valor de la propiedad Lista para extraer.

    • En la CLI (y la API de RESTful), el valor de la propiedad readytoremove de la unidad defectuosa es true:

      hostname:maintenance chassis-000 disk-001> get readytoremove
                       readytoremove = true
  3. Presione el botón de apertura de la HDD o SSD para abrir el pasador.
  4. Sujete el pasador (2) y tire de la unidad para extraerla de la ranura.

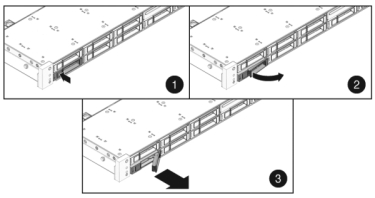

    image:Gráfico en el que se muestra cómo extraer una unidad de disco del controlador ZS3-4
  5. Una vez transcurridos al menos 30 segundos, navegue hasta la pantalla Hardware > Maintenance (Mantenimiento) y haga clic en el ícono de la flecha derecha image:Ícono de aplicación en el controlador del sistema para verificar que el software haya detectado que la unidad no está presente.
  6. Deslice la unidad de sustitución dentro de la ranura hasta que esté completamente encajada.

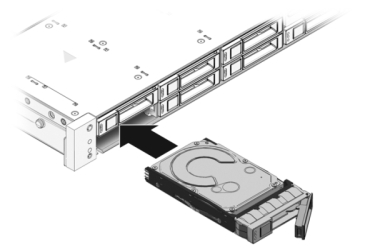

    image:Gráfico en el que se muestra cómo instalar una unidad de disco en el controlador ZS3-4
  7. Cierre el pasador para asegurar la unidad en su lugar.
  8. El software de los sistemas Oracle ZFS Storage detecta y configura automáticamente la nueva unidad. El dispositivo aparecerá en la pantalla Mantenimiento > Hardware de la BUI cuando visualice los detalles del controlador o el estante de discos.
  9. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
