Componentes del panel frontal y posterior del controlador ZS3-2

Componentes del panel frontal del controlador ZS3-2: las ranuras de unidades y los componentes del panel frontal del controlador ZS3-2 se muestran en la siguiente figura.

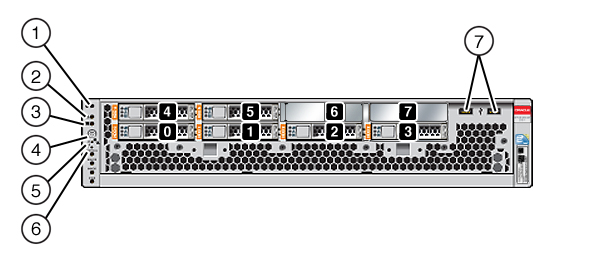

Figura 41  Panel frontal del controlador ZS3-2

image:Gráfico en el que se muestra el panel frontal del controlador ZS3-2

Las ranuras de unidad 0 y 1 tienen dos unidades de inicio reflejadas. Las ranuras dos a cinco son ocupadas, en orden, por hasta cuatro unidades de estado sólido (SSD) optimizadas para lectura. Las ranuras 6 y 7 están vacías, y deben tener paneles de relleno de unidades.

Componentes mostrados en la figura
1 LED/botón de localización (blanco)
5 LED de estado del procesador de servicio (verde)
2 LED de acción de servicio requerida (ámbar)
6 LED de acción de servicio requerida del ventilador/CPU/memoria
3 LED de estado de energía (verde)
7 Puertos USB 2.0
4 Botón de encendido

Notas -  Los LED que están debajo del LED de acción de servicio requerida de ventilador/CPU/memoria no se utilizan en la actualidad.

Componentes del panel posterior del controlador ZS3-2: las ranuras PCIe y los componentes del panel posterior del controlador ZS3-2 se muestran en la siguiente figura.

Figura 42  Panel posterior del controlador ZS3-2

image:Gráfico en el que se muestra el panel posterior del controlador ZS3-2

Componentes mostrados en la figura
1 HBA interno SAS-2 de 8 puertos (ranura 1)
7 Fuentes de alimentación de CA PS1 (arriba), PS0 (abajo)
13 Puerto de alarma, conector DB-15 (no se usa en el controlador ZS3-2)
2 HBA SAS 4x4 (ranura 2)
8 LED de estado del sistema
14-16 Puertos de E/S de cluster
3 Ranura PCIe 3
9 Puertos USB 2.0
17 Puertos Ethernet de 10 Gbit
4 Ranura PCIe 4
10 Puerto de video VGA de 15 clavijas de SP
18 Terminal de conexión a tierra del chasis
5 Ranura PCIe 5
11 Puerto de gestión serie
6 Ranura PCIe 6
12 Puerto Ethernet de gestión de red (NET MGT) 10/100 BASE-T

Notas -  Los tres puertos de E/S de cluster (0, 1 y GbE) se reservan solo para la interconexión de cluster.

Compatibilidad de interfaz de cluster: el controlador ZS3-2 incluye compatibilidad integrada para puertos de conexión en cluster versión 2. No tiene una tarjeta de interfaz de cluster ni se puede instalar una en una ranura PCIe.

Puertos Ethernet

El controlador ZS3-2 tiene cuatro conectores de red RJ-45 10-Gigabit Ethernet (10GbE), etiquetados NET 3, NET 2, NET 1 y NET 0 (de izquierda a derecha) en el panel posterior. Los puertos funcionan a 100 Mbit/s, 1000 Mbit/s o 10 Gbit/s. Utilice estos puertos para conectar el dispositivo a la red.

Tabla 31  Descripción de los LED de los puertos Ethernet del controlador ZS3-2
Tipo de conexión
Terminología EEE
Color de LED de velocidad
Ratio de transferencia
Ethernet rápida
100BASE-TX
Apagado
100 Mbits/s
Gigabit Ethernet
1000BASE-T
Ámbar
1000 Mbits/s
10 Gigabit Ethernet
10GBASE-T
Verde
10000 Mbits/s

Los LED que se encuentran sobre cada puerto NET son los indicadores de vínculo/actividad (izquierda) y velocidad (derecha) de cada puerto.

Figura 43  Puertos Ethernet del controlador ZS3-2

image:Gráfico en el que se muestran los puertos Ethernet del controlador ZS3-2

Puerto de gestión de red

El conector de gestión de red (NET MGT) es un puerto Ethernet 10/100 BASE-T RJ-45 que proporciona una interfaz de terminal alternativa a la consola del SP.

Figura 44  Puerto de gestión de red del controlador ZS3-2

image:Gráfico en el que se muestra el puerto de gestión de red del controlador ZS3-2

Puerto de gestión serie

El conector de gestión serie (SER MGT) es un puerto RJ-45 que proporciona una conexión de terminal a la consola del procesador de servicio (SP).

Figura 45  Puerto de gestión serie del controlador ZS3-2

image:Gráfico en el que se muestra el puerto de gestión serie del controlador ZS3-2

Puertos de E/S de cluster

Dos puertos serie de cluster (0 y 1) y un puerto Ethernet ofrecen comunicación entre dos controladores para formar una configuración de cluster. Para obtener información para conectar los cables y formar un cluster, consulte ZS3-2 Controller Cluster I/O Ports in Oracle ZFS Storage Appliance Cabling Guide.


Precaución  -  Al desconectar un cable RJ-45 de un puerto serie de cluster (0 y 1), tenga cuidado de no dañar el receptáculo RJ-45 interno. Para extraer correctamente un cable RJ-45 de un puerto serie de cluster, realice lo que se indica a continuación.


Figura 46  Puertos de E/S de cluster del controlador ZS3-2: Serie 0, Serie 1, Ethernet

image:Gráfico en el que se muestran puertos de E/S de cluster de controladores ZS3-2: Serie 0, Serie 1, Ethernet

HBA SAS 4x4

El HBA SAS 4x4, instalado en la ranura PCIe 2 de ZS3-2, proporciona conectividad a estantes de disco externos. Los puertos lógicos del HBA están numerados de 0 a 3, como se muestra en las siguientes figuras.

Figura 47  Números de puerto de HBA SAS 4x4 del controlador ZS3-2

image:Gráfico en el que se muestran los números de puerto del HBA SAS 4x4 del controlador ZS3-2

Para los controladores que tienen un HBA SAS 4x4 adicional, consulte la ubicación de las ranuras en Tarjetas de E/S PCIe del controlador ZS3-2.
