Componentes internos de 7320
El chasis del controlador de almacenamiento 7320 tiene instaladas las siguientes placas.
Notas - Las unidades sustituibles en campo (FRU) solo deben ser reemplazadas por técnicos capacitados del servicio de asistencia de Oracle.
-
Placas de memoria PCIe: el controlador de almacenamiento contiene tres placas de memorias PCIe, que son unidades sustituibles por el cliente (CRU) y están conectadas a la parte trasera de la placa base. Cada placa de memoria admite una tarjeta PCIe.
-
Placa base: esta placa es una FRU que incluye módulos de CPU, ranuras para 18 DIMM, subsistemas de control de memoria y el subsistema del procesador de servicio (SP). El subsistema del SP controla la energía del host y supervisa los eventos del sistema host (energía y entorno). El controlador del SP recibe alimentación de la línea de suministro auxiliar de 3,3 V del host, que está disponible cuando el sistema recibe CA, incluso cuando el dispositivo está apagado.
-
Placa de distribución de energía: esta placa es una FRU que distribuye la energía principal de 12 V de las fuentes de alimentación al resto del controlador de almacenamiento. Está conectada directamente a la placa vertical y a la placa base mediante una barra de bus y un cable plano. También admite un interruptor general de interbloqueo en la cubierta superior.
-
Placa vertical: esta placa es una FRU que permite la interconexión entre la placa de distribución de energía y las placas de energía de ventiladores, la placa posterior de unidades de disco duro y la placa de E/S.
-
Placa de ventiladores: estas placas son FRU que transportan energía a los módulos de ventiladores del controlador de almacenamiento. Además, contienen LED de estado de los módulos de ventiladores y transfieren datos I2C para los módulos.
-
Placa posterior de discos: esta placa es una FRU que incluye los conectores para las unidades de disco duro, además de la interconexión para la placa de E/S, los botones de encendido y localización, y los LED de estado del sistema y los componentes. El controlador de almacenamiento cuenta con una placa posterior de ocho discos. Cada unidad tiene un indicador LED de energía/actividad, fallo y listo para extraer (no admitido).
En la siguiente lista, se incluyen las placas del sistema sustituibles para el controlador de almacenamiento 7320.
|
Componentes sustituibles del controlador 7320: en la siguiente lista, se incluyen todos los componentes sustituibles de distribución de energía, discos y módulos de ventilación de 7320. Tenga en cuenta que las fuentes de alimentación, los discos y los módulos de ventiladores permiten la conexión en caliente en el controlador de almacenamiento.
|
En la siguiente lista, se incluyen los componentes sustituibles de la CPU y la memoria de 7320.
|
Componentes de CPU y memoria del controlador 7320: la placa base del controlador de almacenamiento tiene 18 ranuras en dos grupos que admiten tarjetas de memoria DIMM DDR3 estándar del sector. Todos los sockets deben estar ocupados con un panel de relleno o DIMM DDR3.

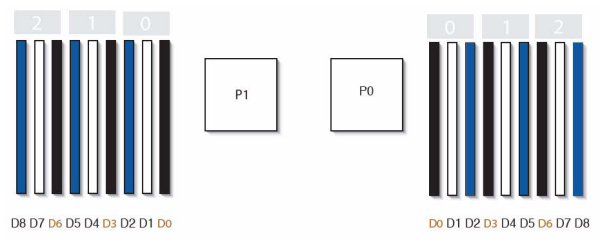

Figura 68 Componentes de memoria y CPU del controlador 7320
Componentes de distribución de energía y módulo de ventilación del conector 7320: en la siguiente figura y referencia, se identifican los componentes de distribución de energía y el módulo de ventilación del controlador de almacenamiento.

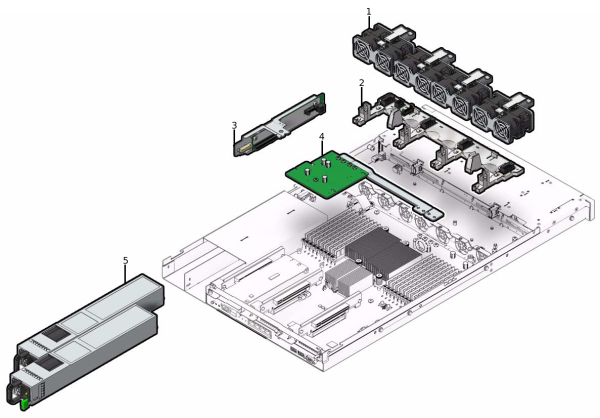

Figura 69 Componentes de distribución de energía, módulos de ventiladores y discos del controlador 7320
|
Componentes de E/S del controlador 7320: en la siguiente figura y referencia, se identifican los componentes de E/S del controlador de almacenamiento.

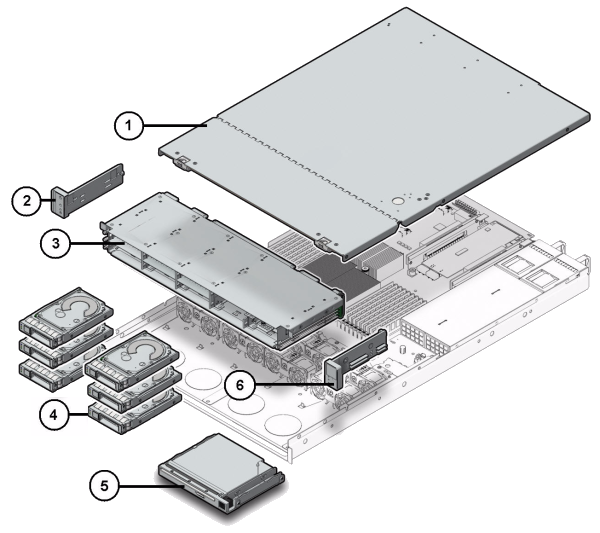

Figura 70 Componentes de E/S del controlador 7320
|
Tarjetas PCIe y elevadores del controlador 7320: a continuación, se muestra la lista completa de tarjetas PCIe sustituibles para el sistema 7320.
|
Cables del controlador 7320: en la siguiente lista, se incluyen los cables sustituibles para el controlador de almacenamiento 7320.
|
