Comprobación de conexiones de cables de estantes de discos (BUI)

La función de comprobación de cables de estantes de discos detecta errores de cableado de SAS (por ejemplo, un cable conectado al puerto incorrecto en el controlador o el estante de discos), la ausencia de cables en la ruta redundante o la presencia de cables defectuosos. Los errores y sus soluciones se pueden encontrar en el área Active Problems (Problemas activos) del software. Use el procedimiento siguiente para comprobar primero las conexiones de cables en el estante de discos y después en el controlador.

  1. Vaya a Mantenimiento > Hardware.
  2. Haga clic en el ícono de la flecha hacia la derecha image:Imagen en la que se muestra el ícono de vista detallada. que se encuentra junto al nombre del estante de discos.
  3. Haga clic en Slot (Ranura).
  4. Haga clic en una fila de ranura si se trata de un módulo de E/S (IOM) o SIM, a fin de resaltar la ubicación correspondiente en la imagen que se muestra a la izquierda.
    image:Imagen de fila de ranura de IOM de estante de discos seleccionada y módulo IOM correspondiente resaltado en la ilustración del chasis
  5. Haga clic en el ícono de información image:Imagen que muestra el ícono de información. correspondiente para ver los detalles del componente. En la sección Connections (Conexiones), se incluye la siguiente información:
    • Port ID/Location (ID de puerto y ubicación): ID de puerto y ubicación en la ranura. Los recuadros a la derecha del ID de puerto indican la ubicación del puerto y su estado:

      • Gray: (Gris) conectado

      • Clear: (Vacío) no conectado

      • Amber: (Ámbar) con fallos

    • Terminal : (Terminal) ID de dispositivo, etiqueta y puerto correspondiente en el chasis de finalización.


    image:Imagen de detalles de componente para una ranura de módulo IOM de estante de discos
  6. Si hay un fallo, haga clic en el enlace Active Problems (Problemas activos) para ver los detalles, incluida la acción recomendada. Los fallos de cableado de estantes de discos desaparecen automáticamente al corregir el cableado. Para regresar a la pantalla Maintenance > Hardware (Hardware de mantenimiento), haga clic en Hardware.
  7. Si no hay fallos, haga clic en OK (Aceptar) en el cuadro de diálogo Components Details (Detalles de componentes). En la siguiente figura, se muestran los detalles de componente correspondientes a una ranura de adaptador de bus de host (HBA) de SAS de controlador.
    image:Imagen de detalles de componente para una ranura de HBA de controlador
  8. Repita los pasos de 4 a 7 para cada ranura aplicable.
  9. Haga clic en "Back to overview" (Volver a visión general) para regresar a la pantalla Maintenance > Hardware (Mantenimiento > Hardware).

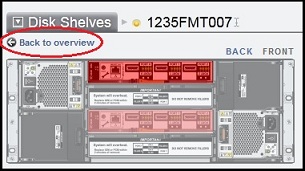

    image:Imagen de enlace “back to overview“ (Volver a visión general)
  10. Para comprobar las conexiones de cables de SAS en el controlador, haga clic en el ícono de la flecha hacia la derecha image:Imagen en la que se muestra el ícono de vista detallada. que se encuentra junto al nombre del controlador.
  11. Repita los pasos de 3 a 8, pero en el paso 4 elija un HBA SAS.

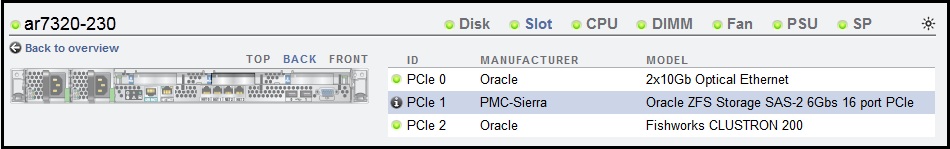

    image:Imagen de la fila de ranura de HBA SAS de controlador seleccionada y HBA correspondiente resaltado en la ilustración del chasis
