Componentes del panel frontal y el panel posterior del controlador 7420

Componentes del panel frontal del controlador 7420: las ranuras de unidades y los componentes del panel frontal del controlador 7420 se muestran en la siguiente figura.

Figura 53  Panel frontal del controlador 7420

Componentes mostrados en la figura Componentes mostrados en la figura Componentes mostrados en la figura 1 LED y botón de localización (blanco) 7 LED de acción de servicio requerida de la fuente de alimentación 13 SSD 2 (opcional) 2 LED de acción de servicio requerida (ámbar) 8 LED de aviso de sobrecalentamiento 14 SSD 3 (opcional) 3 LED de estado de energía (verde) 9 Conectores USB 2.0 15 SSD 4 (opcional) 4 Botón de encendido 10 Conector de video DB-15 16 SSD 5 (opcional) 5 LED de estado del procesador de servicio (SP) (verde) 11 Unidad de inicio 0 (duplicada) 6 LED de acción de servicio requerida del ventilador/CPU/memoria 12 Unidad de inicio 1 (duplicada)

Componentes del panel posterior del controlador 7420: en el siguiente gráfico, se muestra el panel posterior del controlador. Los HBA de la configuración básica no están representados en esta ilustración.

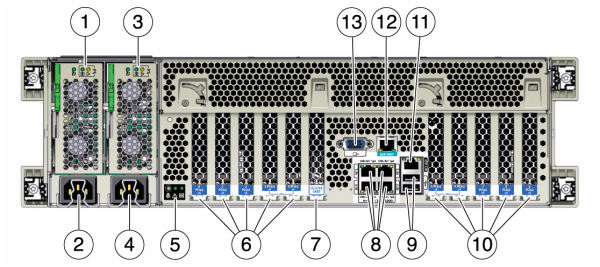

Figura 54  Panel posterior del controlador 7420

Componentes mostrados en la figura Componentes mostrados en la figura 1 LED de estado de fuente de alimentación 0, estado correcto: verde, error de fuente de alimentación: ámbar, estado de CA correcto: verde 8 Puertos de red (NET) 10/100/1000: NET0-NET3 2 Entrada de CA de fuente de alimentación 0 9 Puertos USB 2.0 3 LED de estado de fuente de alimentación 1, estado correcto: verde, error de fuente de alimentación: ámbar, estado de CA correcto: verde 10 Ranuras PCIe de 5 a 9 4 Entrada de CA de fuente de alimentación 1 11 Puerto Ethernet de gestión de red (NET MGT) 10/100 BASE-T 5 LED de estado del sistema, energía: verde, atención: ámbar, localización: blanco 12 Puerto de gestión serie (SER MGT) 6 Ranuras PCIe de 0 a 4 13 Conector de video DB-15 7 Ranura de tarjeta de cluster

Compatibilidad de tarjeta de interfaz de cluster: el controlador 7420 incluye una tarjeta de interfaz de cluster versión 2. Esta tarjeta no se puede reemplazar por una tarjeta de interfaz de cluster versión 3.

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Connecting Cluster Cables in Oracle ZFS Storage Appliance Cabling Guide.

Puertos Ethernet

Existen cuatro conectores Gigabit Ethernet RJ-45 (NET0, NET1, NET2, NET3) situados en la placa base que funcionan a 10/100/1000 Mbit/s. Estas interfaces de red se deben configurar antes de usarse.

Puerto de gestión de red

El conector de gestión de red (NET MGT) es un puerto Ethernet 10/100 BASE-T RJ-45 que proporciona una interfaz LAN a la consola del SP.

Figura 55  Puerto de gestión de red del controlador 7420

Puerto de gestión serie

El conector de gestión serie (SER MGT) es un conector RJ-45 que proporciona una conexión de terminal a la consola del SP.

Figura 56  Puerto de gestión serie del controlador 7420
