Sustitución de un módulo de ventilación de ZS7-2

No es necesario que apague el controlador para realizar el mantenimiento de los módulos de ventilación. No debe comenzar este procedimiento, a menos que tenga un módulo de ventilación de reemplazo y esté preparado para instalarlo de inmediato.


Caution

Precaución  -  Cuando retira y reemplaza un módulo de ventilación del controlador ZS7-2, debe realizar el procedimiento completo en 20 segundos para mantener una refrigeración adecuada del sistema. Extraiga y sustituya solo un módulo de ventilación a la vez. Asegúrese de contar con el módulo de ventilación de reemplazo y compruebe que esté listo para la instalación antes de comenzar el procedimiento de sustitución. Si la sustitución del módulo de ventilación no se realiza en el lapso de los 20 segundos posteriores a la extracción, Oracle ILOM realiza acciones preventivas para cerrar el sistema con el fin de evitar daños térmicos en el sistema.


Los módulos de ventilación permiten el intercambio en caliente, y se pueden extraer e instalar cuando el controlador está funcionando, sin afectar otras funciones del hardware. Realice el siguiente procedimiento para sustituir el módulo de ventilación del controlador ZS7-2.

Antes de empezar

Desembale el módulo de ventilación de sustitución y prepárelo para insertarlo en el chasis del controlador inmediatamente después de extraer el ventilador defectuoso.

  1. Identifique el módulo de ventilación defectuoso.
    • Si no está presente en el sistema, vaya a la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha del controlador, haga clic en Ventilador y tome nota del ID del módulo de ventilación defectuoso, que tiene un ícono ámbar. Para resaltar la ubicación del módulo de ventilación en la imagen del controlador, haga clic en el ID del módulo de ventilación. Para ver detalles sobre el módulo de ventilación defectuoso, haga clic en el ícono de información y luego en Problemas activos.

    • Si está presente en la ubicación del sistema, puede observar el indicador ámbar de acción de servicio requerida del módulo de ventilación, el cual debería estar iluminado.

  2. Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
  3. Para acceder a los módulos de ventilación, extraiga la cubierta superior como se describe en Cómo quitar la cubierta superior del controlador.
  4. Identifique el módulo de ventilación defectuoso.

    Cada módulo de ventilación tiene un indicador de estado de ventilador (LED) que está ubicado junto al módulo. Si el LED es de color ámbar, significa que el ventilador es defectuoso. La ubicación del LED de estado de ventilador se muestra en la siguiente figura.


    image:Figura en la que se muestra la ubicación de los módulos de ventilación y los indicadores de estado asociados.
    Significado de estado y color del LED
    Ámbar: el módulo de ventilación tiene un fallo. El LED del ventilador superior frontal y los LED de servicio de reparación de fallos requerido de los paneles frontal y posterior también se iluminan si el sistema detecta un fallo en el módulo de ventilación.
    No iluminado: el módulo de ventilación funciona correctamente.
  5. Con el índice y el pulgar, tome la pieza resaltada en verde y levante el módulo de ventilación en forma lineal hacia arriba y quítelo del chasis. Déjelo a un lado sobre una alfombra antiestática.

    Precaución  -  El movimiento o balanceo excesivos del módulo de ventilación durante la extracción puede provocar daños en el conector interno de la placa del módulo de ventilación. Al extraer un módulo de ventilación, no lo balancee hacia ambos lados.

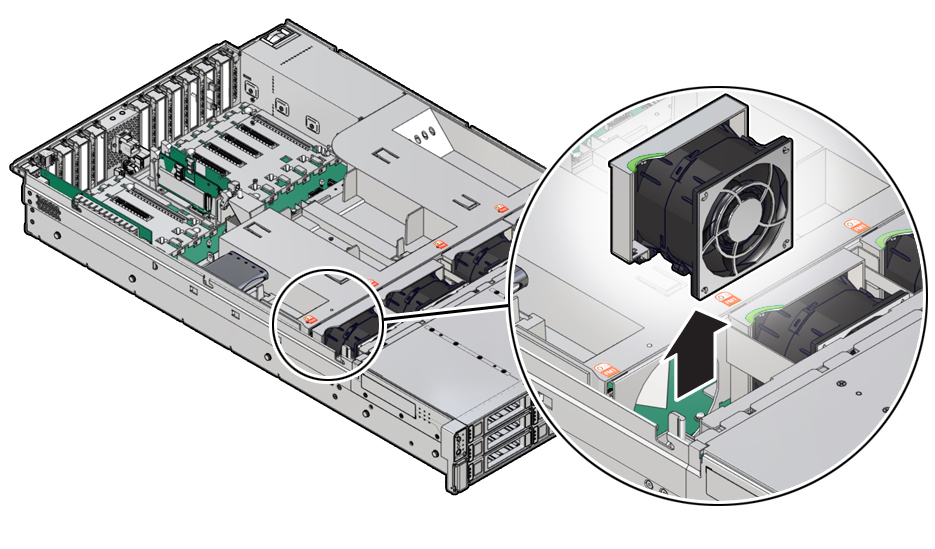

    image:Figura en la que se muestra cómo extraer un módulo de ventilación.
  6. Coloque el módulo de ventilación de sustitución de modo que el conector en la parte inferior del módulo quede alineado con el conector en la parte interna de la ranura y que todas las lengüetas y las etiquetas estén colocadas correctamente.

    Los módulos de ventilación están diseñados para garantizar que se instalen con la orientación correcta.


    image:Figura en la que se muestra cómo instalar un módulo de ventilación.
  7. Deslice el módulo de ventilación en la ranura hasta que encaje por completo.
  8. Verifique que el indicador de estado del módulo de ventilación (LED ámbar) no esté iluminado en el módulo de ventilación de reemplazo.
  9. Instale la cubierta superior del controlador.

    Consulte Cómo quitar la cubierta superior del controlador.

  10. Verifique que el LED de fallo del ventilador superior en la parte frontal del controlador y los LED de servicio de reparación de fallos requerido en las partes frontal y posterior del controlador no estén encendidos.
  11. Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador, luego, en Ventilador, y verifique que el ícono de estado image:ícono de luz encendida del módulo de ventilación instalado recientemente esté en verde. Para ver detalles sobre el nuevo módulo de ventilación, haga clic en el ícono de información correspondiente.
  12. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
