Manual de servicio del cliente de Oracle^® ZFS Storage Appliance, versión OS8.8.x

Componentes internos de ZS9-2

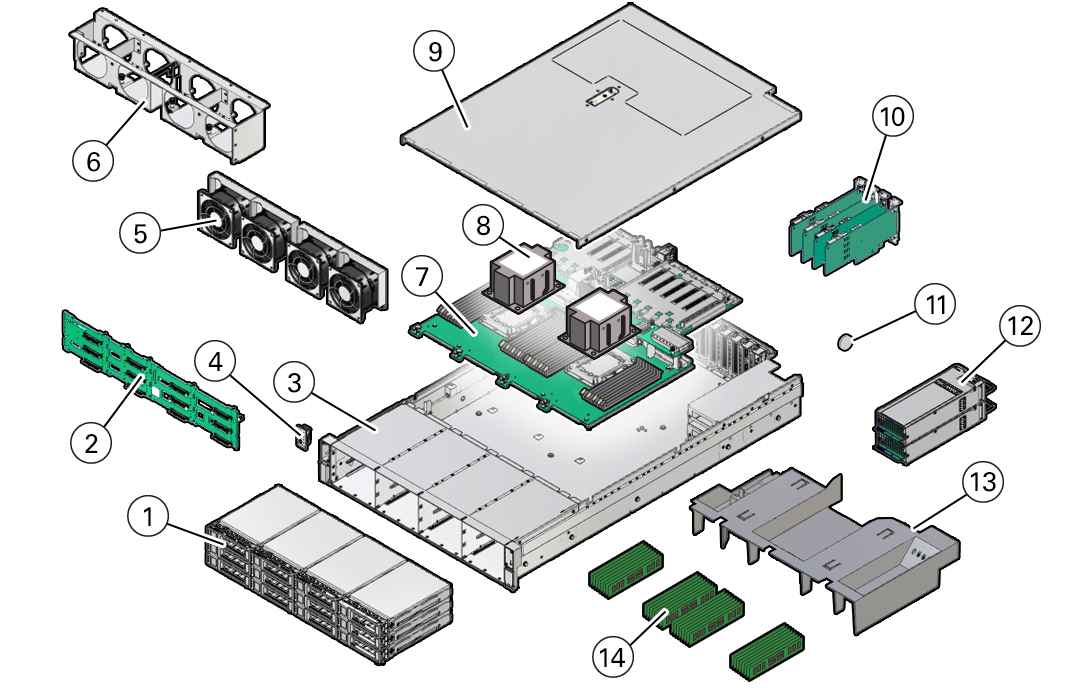

Los componentes principales del controlador ZS9-2 se muestran en la siguiente figura y se identifican en la leyenda.

Componentes mostrados en la figura Descripción 1 Dos discos del sistema, diez paneles de relleno 2 Placa posterior de discos 3 Chasis del sistema 4 Sensor de temperatura y módulo del indicador LED frontales 5 Módulos de ventilación 6 Bandeja de ventiladores 7 Conjunto de placa base 8 Procesadores y disipadores de calor 9 Cubierta superior 10 Tarjetas PCIe 11 Batería del sistema 12 Fuentes de alimentación 13 Deflector de aire 14 DIMM

Unidad de almacenamiento de ZS9-2

En esta sección, se muestra la ubicación y se explican las funciones de los indicadores de estado de la unidad de almacenamiento.

Referencia Descripción 1 Listo para extraer (azul) 2 Acción de servicio requerida (ámbar) 3 Estado de energía (verde)

Módulo de ventilación de ZS9-2

Los cuatro módulos de ventilación están ubicados en la parte frontal del controlador ZS9-2, entre las CPU y las bandejas de las unidades. Los módulos de ventilación se designan de izquierda a derecha. Como se muestra en la siguiente ilustración, los cuatro módulos de ventilación están designados como: FMO, FM1, FM2 y FM3.

Significado de estado y color del LED Ámbar: el módulo de ventilación tiene un fallo. El LED del ventilador superior frontal y los LED de servicio de reparación de fallos requerido de los paneles frontal y posterior también se iluminan si el sistema detecta un fallo en el módulo de ventilación. No iluminado: el módulo de ventilación funciona correctamente.

Fuente de alimentación de ZS9-2

Las dos fuentes de alimentación se ubican en el lado derecho del controlador (desde la parte frontal del controlador) y se designan de arriba hacia abajo. Es posible acceder a las fuentes de alimentación desde la parte posterior del controlador. Como se indica en la siguiente ilustración, la designación superior es PS 1 y la designación inferior es PS 0.

Referencia Descripción 1 Fuente de alimentación 0 2 Fuente de alimentación 1

Ambas fuentes de alimentación garantizan la redundancia permitiendo que el controlador funcione cuando una de las fuentes de alimentación falle. Sin embargo, cuando el controlador funciona en una fuente de alimentación, ya no existe la redundancia, y el riesgo de un cierre inesperado y de pérdida de datos es alto. Cuando una fuente de alimentación o cualquier componente que sea parte de una configuración redundante falle, sustitúyalo de inmediato.

Referencia Descripción 1 Fuente de alimentación (PS) 1 2 Indicadores de estado de la PS 1: LED de servicio de reparación de fallos requerido (ámbar); LED de estado de energía de entrada de energía CA y salida de energía CC (verde) 3 PS 0 4 Indicadores de estado de la PS 0: LED de servicio de reparación de fallos requerido (ámbar); LED de estado de energía de entrada de energía CA y salida de energía CC (verde)

DIMM de ZS9-2

Cada procesador, P0 y P1, tiene 16 ranuras de DIMM organizadas en 8 canales de memoria. Cada canal de memoria contiene dos ranuras DIMM: una ranura DIMM negra (ranura de canal 0) y una ranura DIMM blanca (ranura de canal 1).

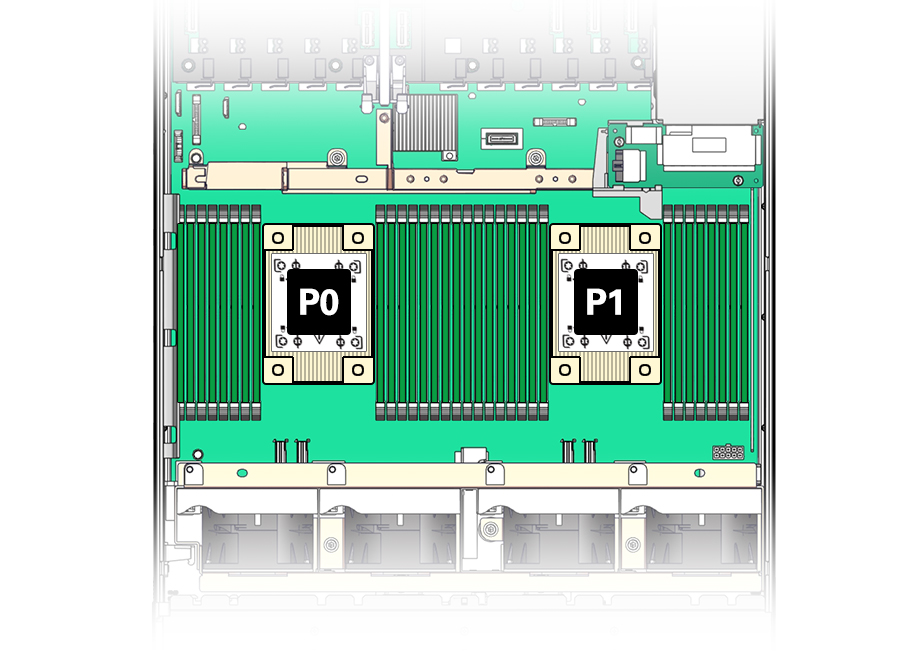

En la siguiente figura, se muestra el diseño físico de los DIMM y los procesadores. Cuando se observa el controlador desde la parte frontal, el procesador 0 (P0) está a la izquierda.

En la siguiente tabla, se muestran los canales de memoria y sus ranuras DIMM asociadas.

Canales de memoria Ranura DIMM 0 (negro) Ranura DIMM 1 (blanco) 0 D9 D8 1 D11 D10 2 D13 D12 3 D15 D14 4 D6 D7 5 D4 D5 6 D2 D3 7 D0 D1

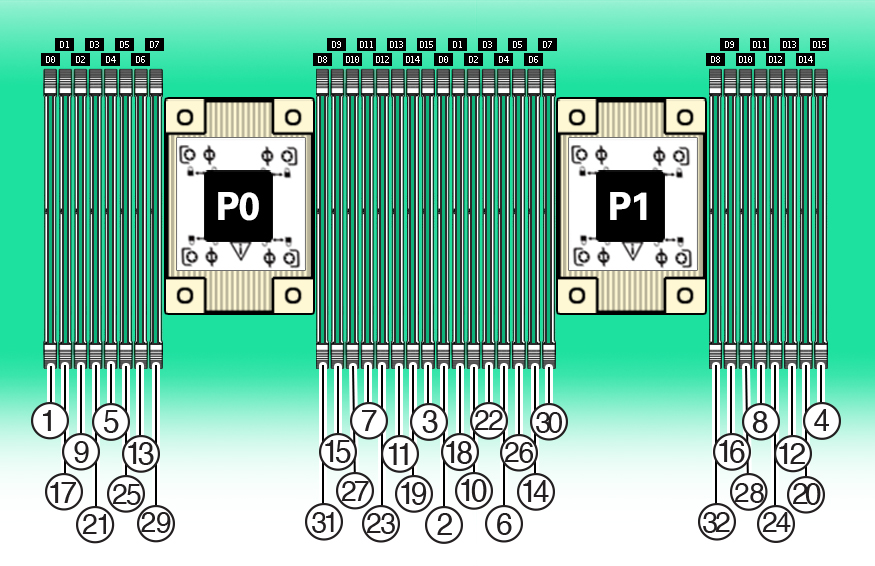

Como se muestra en la siguiente figura, las ranuras DIMM llevan las etiquetas D0 a D7 a la izquierda de cada procesador, y D8 a D15 a la derecha de cada procesador. Para cada procesador, las ranuras negras son: D0, D2, D4, D7, D9, D11, D13 y D15. De manera similar, para cada procesador, las ranuras blancas son: D1, D3, D5, D6, D8, D10, D12 y D14.

En la siguiente tabla, se describen las configuraciones de memoria admitidas para Oracle ZFS Storage ZS9-2. El modelo de gama intermedia admite 8 o 16 DIMM, y el modelo de gama alta admite 32 DIMM. Todos los DIMM tienen una capacidad de 64 GB. Las ubicaciones de los DIMM que se indican en la tabla se aplican a los procesadores P0 y P1; por ejemplo, P0/D2, P0/D6, P0/D9, P0/D13 y P1/D2, P1/D6, P1/D9, P1/D13.

Configuración Total de DIMM instalados Ranuras DIMM rellenas Capacidad DRAM Descripción Modelo de gama intermedia de Oracle Storage ZS9-2; configuración de memoria baja 8 D2, D6, D9, D13 512 GB Sockets negros completos Modelo de gama intermedia de Oracle Storage ZS9-2; configuración de memoria alta 16 D2, D6, D9, D13 D3, D7, D8, D12 1024 GB Sockets negros completos Sockets blancos completos Modelo de gama alta de Oracle Storage ZS9-2 32 D0, D2, D4, D6, D9, D11, D13, D15 D1, D3, D5, D7, D8, D10, D12, D14 2.048 GB Sockets negros completos Sockets blancos completos

Unidades de almacenamiento de ZS9-2

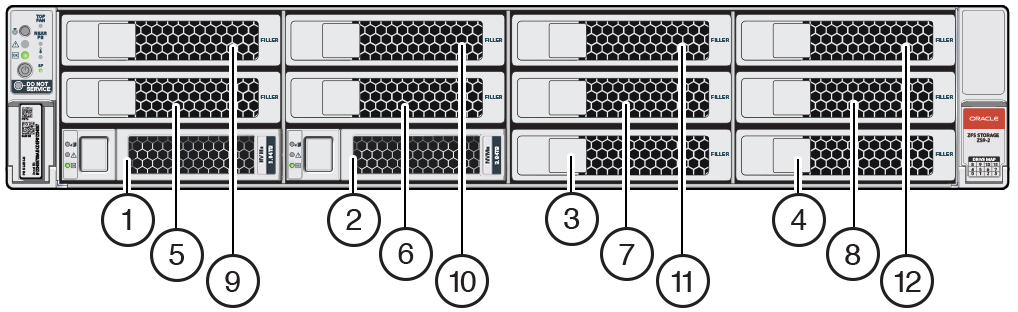

Se usan solamente dos ranuras de unidades de almacenamiento para fines de reinicio del sistema que incluyen unidades reflejadas redundantes. Se utilizan y se designan de manera consecutiva desde la izquierda, abajo (disco de sistema 0) hasta la derecha (disco de sistema 1). Todas las demás ranuras de unidades de almacenamiento incluyen paneles de relleno como se indica en la siguiente ilustración Las ranuras de unidades están numeradas de izquierda a derecha, de abajo hacia arriba.

1 Disco de sistema 0 2 Disco de sistema 1 3 Panel de relleno 4 Panel de relleno 5 Panel de relleno 6 Panel de relleno 7 Panel de relleno 8 Panel de relleno 9 Panel de relleno 10 Panel de relleno 11 Panel de relleno 12 Panel de relleno

CPU de ZS9-2

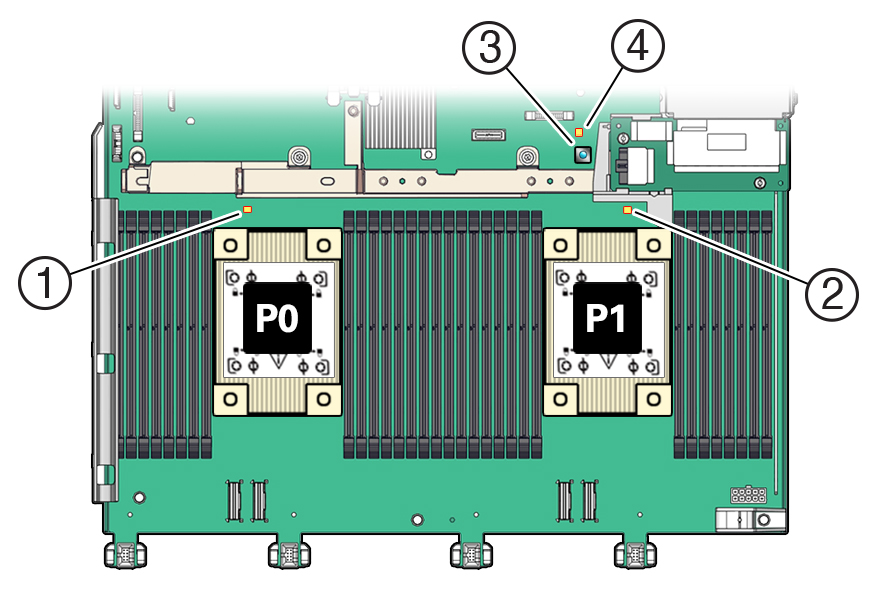

Los sockets de la CPU están ubicados debajo del deflector de aire, detrás de los módulos de ventilación y delante de las ranuras PCIe. Visto desde la parte frontal del controlador, el socket del extremo izquierdo está designado como P0 y el del extremo derecho está designado como P1.

• Si el LED de fallo del procesador está desactivado, significa que el procesador está funcionando correctamente.

• Si el LED de fallo del procesador está activado (ámbar), significa que el procesador es defectuoso y se debe reemplazar.

Referencia Descripción 1 LED de fallo 0 del procesador 2 LED de fallo 1 del procesador 3 Botón de aviso de fallo 4 LED de estado correcto de circuito de aviso de fallo
