Actualización: Agosto de 2021



Componentes del panel frontal y posterior del controlador ZS7-2

Componentes del panel frontal del controlador ZS7-2: las ranuras de unidades y los componentes del panel frontal del controlador ZS7-2 se muestran en la siguiente figura.

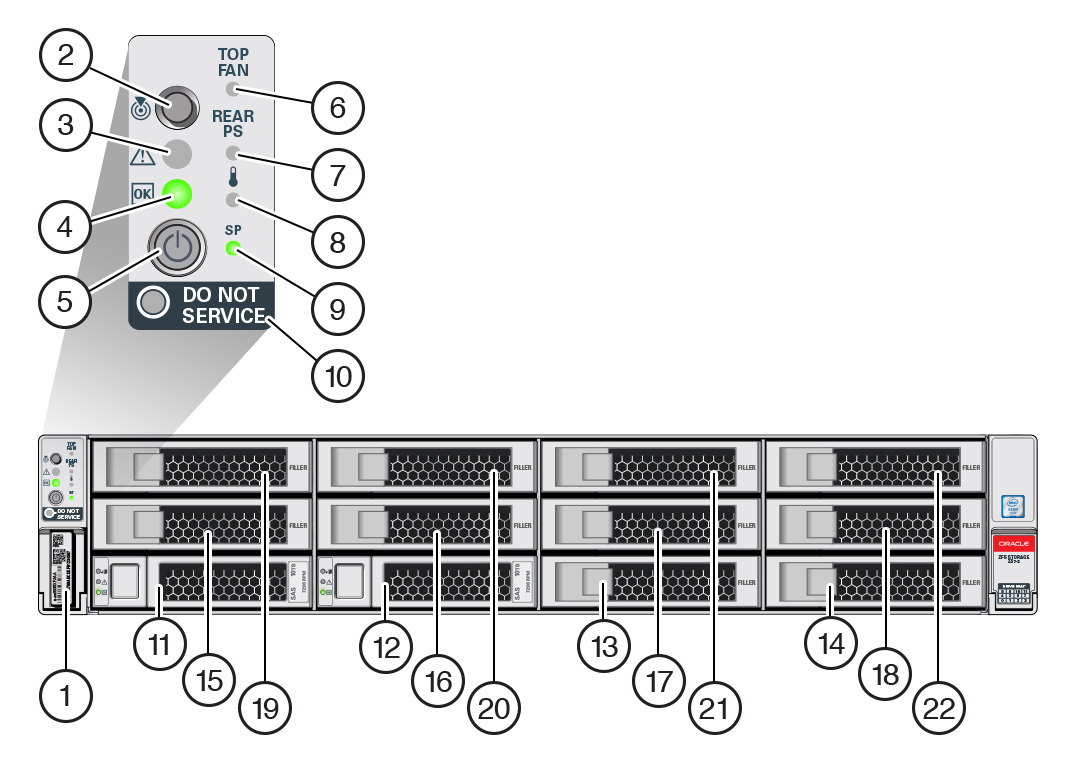

Figura 4  Panel frontal de ZS7-2

image:La imagen muestra los componentes del panel frontal del controlador ZS7-2.

1 Etiqueta RFID
2 LED de estado del sistema: localización (blanco)
3 LED de estado del sistema: acción de servicio requerida (ámbar)
4 LED de estado del sistema: estado de energía (verde)
5 Botón de encendido
6 Acción de servicio requerida de ventilador (ámbar)
7 Acción de servicio requerida (ámbar) de fuente de alimentación
8 Aviso de sobrecalentamiento( ámbar)
9 Estado del procesador de servicio (SP) (verde)
10 Indicador de no realizar servicio
11 Disco de sistema 0
12 Disco de sistema 1
13 Panel de relleno
14 Panel de relleno
15 Panel de relleno
16 Panel de relleno
17 Panel de relleno
18 Panel de relleno
19 Panel de relleno
20 Panel de relleno
21 Panel de relleno
22 Panel de relleno

Componentes del panel posterior del controlador ZS7-2: las ranuras PCIe y los componentes del panel posterior del controlador ZS7-2 se muestran en la siguiente figura.

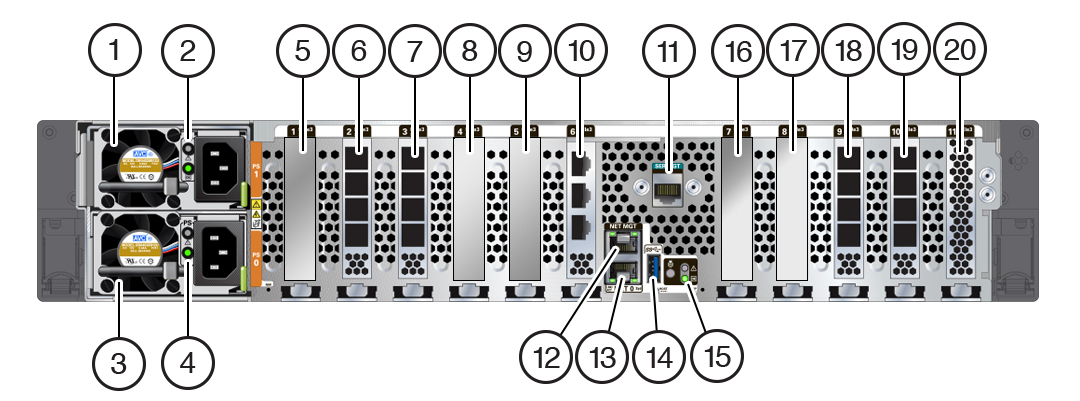

Figura 5  Panel posterior de ZS7-2

image:En la imagen se muestran los componentes del panel posterior del modelo de gama alta de ZS7-2.

1 Fuente de alimentación 1 (PS 1)
2 Indicadores de estado de PS 1 (de arriba hacia abajo):
  • Atención (ámbar)

  • Estado de energía correcto (verde)

3 PS 0
4 Indicadores de estado de PS 0 (de arriba hacia abajo):
  • Atención (ámbar)

  • Estado de energía correcto (verde)

5 Quinta opción de PCIe (ranura 1)
6 HBA SAS-3 externo (ranura 2)
7 Ranura 3:
  • Modelo de gama alta: HBA SAS-3 externo

  • Modelo de gama media: panel de relleno; ranura no disponible

8 Primera opción de PCIe (ranura 4)
9 Tercera opción de PCIe (ranura 5)
10 Tarjeta de interfaz de cluster (ranura 6)
11 Puerto de gestión en serie (SER MGT) RJ-45
12 Puerto NET MGT del procesador de servicio (SP)
13 Puerto de red (NET) Gigabit Ethernet (GbE) RJ-45 100/1000BASE-T: NET 0
14 Puerto USB 3.0
15 LED de estado de sistema:
  • Localización (blanco): izquierda

  • Atención (ámbar): parte superior derecha

  • Estado de energía (verde): parte inferior derecha

16 Cuarta opción de PCIe (ranura 7)
17 Segunda opción de PCIe (ranura 8)
18 Ranura 9:
  • Modelo de gama alta: HBA SAS-3 externo

  • Modelo de gama media: panel de relleno; ranura no disponible

19 HBA SAS-3 externo (ranura 10)
20 HBA SAS-3 interno (ranura 11)

Compatibilidad de tarjeta de interfaz de cluster: el controlador ZS7-2 incluye una tarjeta de interfaz de cluster versión 3 que es incompatible con la versión 2.

Para obtener información sobre cómo conectar cables para formar un cluster, consulte Conexión de cables de cluster en la Guía de cableado de Oracle ZFS Storage Appliance.

Puerto Ethernet

El controlador ZS7-2 tiene un conector de red RJ-45 Gigabit Ethernet (GbE) 100/1000BASE-T, con la etiqueta NET0 en el panel posterior. El puerto funciona a 100 Mbits/s o 1000 Mbits/s. Utilice este puerto para conectar el dispositivo a la red.

Hay dos indicadores de estado (LED) en este puerto. Estos indicadores son visibles desde la parte posterior del controlador.

Tabla 17  Indicadores de estado de puertos Gigabit Ethernet
Nombre de indicador de estado
Ubicación
Color
Estado y significado
Actividad
Inferior Izquierda
Verde
  • Encendido: el enlace está activo.

  • Apagado: sin enlace

  • Parpadeando. actividad de paquetes.

Velocidad de enlace
Inferior derecha
Verde
  • Apagado: enlace 100BASE-T (si el enlace está activo)

  • Encendido: enlace 1000BASE-T

Puerto de gestión de red

El controlador ZS7-2 tiene una interfaz de dominio de gestión de 10/100/1000BASE-T Ethernet, con la etiqueta NET MGT. Hay dos indicadores de estado (LED) en este puerto. Estos indicadores son visibles desde la parte posterior del controlador. El puerto NET MGT del procesador de servicio es una conexión opcional al procesador de servicio de Oracle ILOM. El puerto NET MGT está configurado por defecto para usar el protocolo de configuración dinámica de host (DHCP). El puerto NET MGT del procesador de servicio utiliza un cable RJ-45 para la conexión 10/100/1000 BASE-T.

Tabla 18  Indicadores de estado del puerto de gestión de red
Nombre de indicador de estado
Ubicación
Color
Estado y significado
Actividad
Superior izquierda
Verde
  • Encendido: el enlace está activo.

  • Apagado: sin enlace

  • Parpadeando. actividad de paquetes.

Velocidad de enlace
Superior derecha
Verde
  • Encendido: enlace 1000BASE-T

  • Apagado: enlace 10/100BASE-T.

Puerto de gestión serie

El puerto SER MGT del procesador de servicio utiliza un cable RJ-45 y es la conexión por defecto al procesador de servicio de Oracle ILOM. Este puerto admite conexiones locales al controlador y solo reconoce los comandos de la interfaz de línea de comandos (CLI) de Oracle ILOM. Por lo general, a este puerto, se conecta un terminal o un emulador de terminal.


Notas -  Este puerto no admite conexiones de red.

Puertos HBA SAS 4x4

Los HBA SAS 4x4 se instalan en las ranuras PCIe 2, 3, 9 y 10 para el modelo de alta gama de ZS7-2 y en las ranuras 2 y 10 para el modelo de gama intermedia de ZS7-2. Los HBA proporcionan conectividad con estantes de discos externos. Los puertos lógicos del HBA están numerados de 0 a 3, de abajo hacia arriba, como se muestra en la siguiente figura.

Figura 6  HBA SAS 4x4 del controlador ZS7-2

image:Gráfico en el que se muestra el HBA SAS 4x4 del controlador ZS7-2
