Agregación de un dispositivo de caché de estante de discos

Realice el siguiente procedimiento para instalar un nuevo dispositivo de caché, una unidad SSD, en una ranura de unidad disponible y adecuada. Los dispositivos de caché se pueden agregar sin desconectar la energía del estante de discos. Para sustituir una unidad defectuosa, consulte Sustitución de una unidad de estante de discos defectuosa.

1. Extraiga el panel de relleno de la ranura correspondiente. Para ubicaciones de unidades SSD y orden de ranuras, consulte Descripción general del hardware de los estantes de discos.
2. Asegúrese de que la palanca de la nueva unidad esté totalmente desplegada.
3. Mientras empuja de manera constante el eje central de la palanca, deslice la unidad dentro de la ranura del chasis por completo.

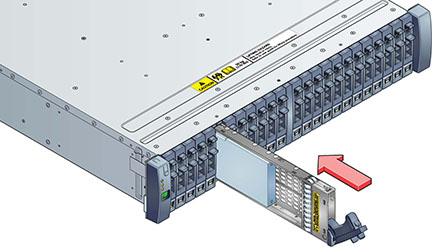

   En la siguiente figura, se muestra cómo deslizar una unidad de disco horizontal en la ranura del chasis.

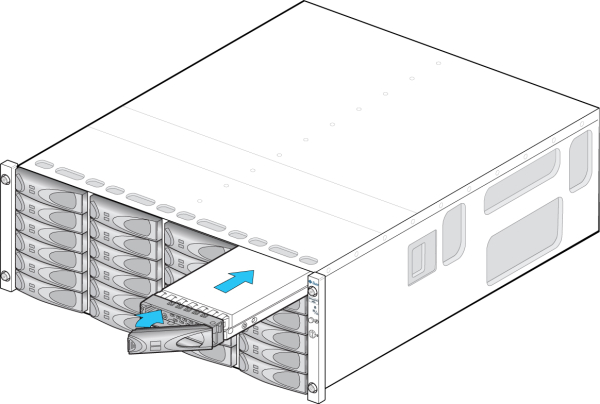

   En la siguiente figura, se muestra cómo deslizar una unidad de disco vertical en la ranura del chasis.



4. Cierre la palanca de la unidad hasta que encaje en su lugar. Si una unidad con orientación vertical es más alta que las unidades que la rodean, presione hacia abajo en la parte superior de la unidad para acoplarla correctamente. El LED de actividad tendrá una luz verde fija para indicar que la unidad está lista.
5. Vaya a la sección Maintenance (Mantenimiento) > Hardware de la BUI, haga clic en el ícono de flecha derecha al comienzo de la fila del estante de discos correspondiente y, luego, haga clic en Disk (Disco). Verifique que el disco nuevo esté presente y que su ícono de disco esté en verde.
6. Para agregar la unidad nueva a una agrupación, vaya a Configuration (Configuración) > Storage (Almacenamiento).
7. En la lista Available Pools (Agrupaciones disponibles), seleccione la agrupación a la que agregará la unidad.
8. Haga clic en el botón Add (Agregar) para agregar la unidad a la agrupación.
9. Seleccione la unidad que está agregando a la agrupación y haga clic en Commit (Confirmar).
10. Seleccione el perfil de log (si corresponde) y haga clic en Commit (Confirmar).
