Sustitución de un módulo de ventilación de 7x20


Precaución  -  Si se utiliza un controlador con los ventiladores extraídos durante más de 60 segundos, disminuye la eficacia del sistema de enfriamiento. Por este motivo, el ventilador de sustitución se debe desempaquetar con antelación y debe estar listo para insertarse en el chasis del controlador tan pronto como se extraiga el ventilador defectuoso.


Los módulos de ventilación permiten el intercambio en caliente, y se pueden extraer e instalar cuando el controlador de almacenamiento está funcionando, sin afectar otras funciones del hardware.

7120 o 7320: los módulos de ventilación y los indicadores de estado están ocultos debajo de una puerta del ventilador en los controladores de almacenamiento 7120 y 7320. Aunque los componentes pueden variar ligeramente entre el sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son idénticos. En la figura, se muestra el controlador 7320.

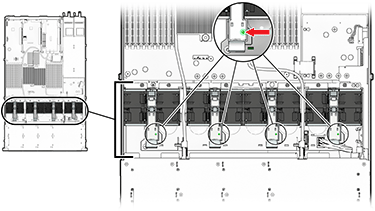

image:Gráfico en el que se muestran los módulos de ventilación y los indicadores de estado de los controladores 7120 o 7320

Precaución  -  El controlador de almacenamiento podría sobrecalentarse y apagarse si la puerta queda abierta durante más de 60 segundos.


7420: en la siguiente ilustración, se muestran los módulos de ventilación del controlador de almacenamiento 7420.

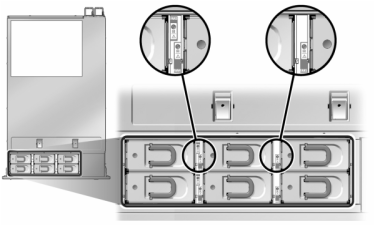

image:Gráfico en el que se muestran los módulos de ventilación y los indicadores de estado de los controladores 7420
  1. Para hacer que el LED de localización parpadee en el chasis que necesita mantenimiento, vaya a Mantenimiento > Hardware en la BUI y haga clic en el ícono del localizador asociado image:ícono de ubicación , o vaya a la petición de datos del procesador de servicio (SP) e introduzca set /SYS/LOCATE status=on.
  2. Para localizar el componente defectuoso, vaya a Mantenimiento > Hardware > Ventilador y haga clic en la fila con un indicador ámbar.

    El componente aparece resaltado en el diagrama.

  3. Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
  4. 7120 o 7320: para sustituir el módulo de ventilación:
    1. Abra la puerta del módulo de ventilación. Para ello, desbloquee las lengüetas de liberación.

      Precaución  -  El controlador de almacenamiento podría sobrecalentarse y apagarse si la puerta queda abierta durante más de 60 segundos.


    2. Si el sistema aún está encendido, identifique el módulo de ventilación cuyo indicador de fallo está encendido.
    3. Con el pulgar y el índice, apriete las lengüetas para acercarlas y tire del módulo de ventilación hacia arriba y hacia afuera.

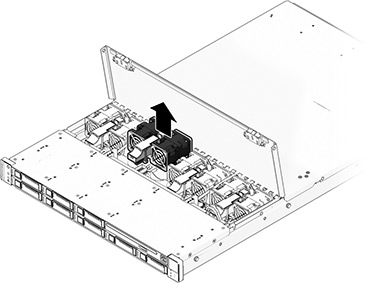

      image:Gráfico en el que se muestra cómo extraer un módulo de ventilación del controlador 7120 o 7320
    4. Inserte el módulo de ventilación de sustitución en la ranura y presione con firmeza para acoplarlo.

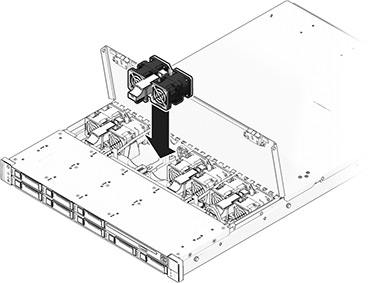

      image:Gráfico en el que se muestra cómo instalar un módulo de ventilación en el controlador 7120 o 7130
    5. En el módulo de ventilación sustituido, verifique que el indicador de estado correcto del ventilador esté encendido y que el indicador de fallo no esté encendido.
    6. Cierre la puerta de inmediato para mantener el flujo de aire en el controlador de almacenamiento.
  5. 7420: para sustituir el módulo de ventilación:
    1. Levante el pasador en la parte superior del módulo de ventilación para desbloquearlo y tire del módulo para extraerlo.

      Precaución  -  El módulo de ventilación se debe sustituir antes de que transcurran 60 segundos porque el controlador de almacenamiento podría sobrecalentarse y apagarse.

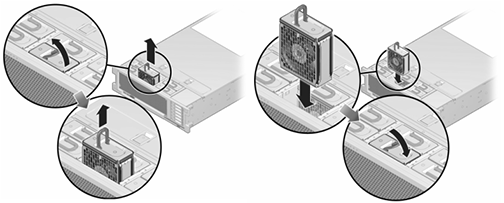

      image:Gráfico en el que se muestra cómo extraer e instalar un módulo de ventilación en el controlador 7420
    2. Desbloquee e inserte el módulo de ventilación de 7420 en la ranura y presione con firmeza para acoplarlo.
    3. En el módulo de ventilación sustituido, verifique que el indicador de estado correcto del ventilador esté encendido y que el indicador de fallo no esté encendido.
  6. Verifique que el indicador de estado del ventilador superior del controlador, los indicadores de servicio requerido, y el botón de localización y el indicador de estado de localización no estén encendidos.
  7. Presione las lengüetas de liberación en el lateral de cada guía y deslice lentamente el controlador de almacenamiento dentro del rack.
  8. Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de la flecha derecha image:Ícono de aplicación del controlador y, luego, haga clic en Ventilador para verificar que el ícono de en línea image:ícono de luz encendida sea verde para el módulo de ventilación recién instalado.
  9. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
