Componentes internos de ZS7-2

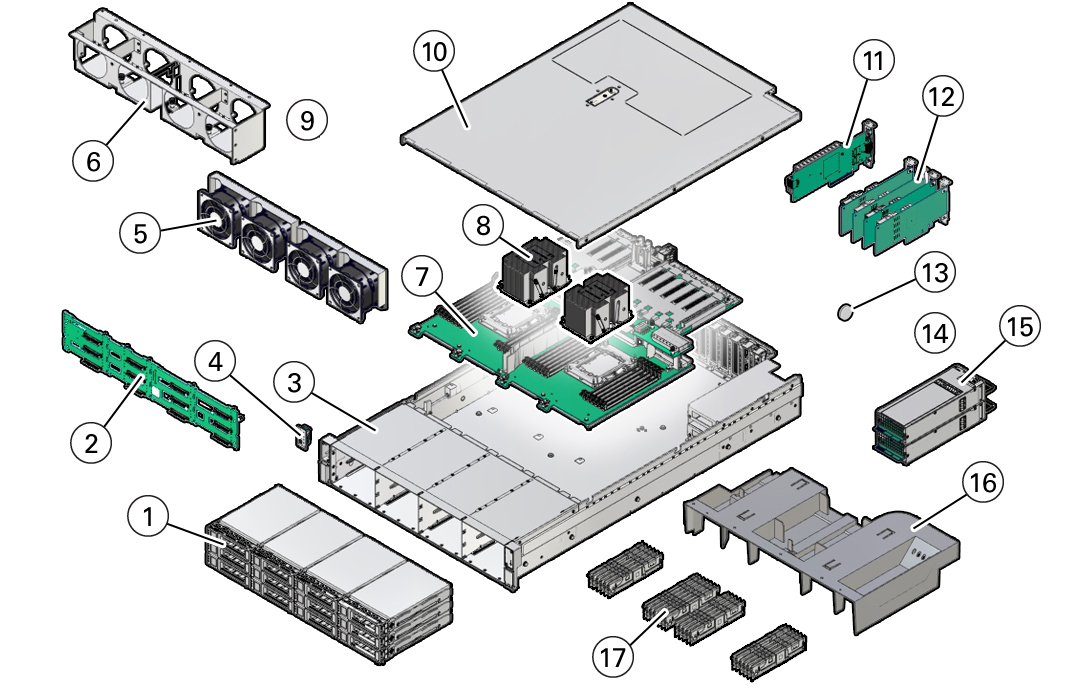

Los componentes principales del controlador ZS7-2 se muestran en la siguiente figura y se identifican en la leyenda.

image:Figura en la que se muestra el plano de despiece de los componentes del controlador.
Componentes mostrados en la figura
Descripción
1
Dos discos del sistema, diez paneles de relleno
2
Placa posterior de discos
3
Chasis del sistema
4
Sensor de temperatura y módulo del indicador LED frontales
5
Módulos de ventilación
6
Bandeja de ventiladores
7
Conjunto de placa base
8
Procesadores y disipadores de calor
9
N/D
10
Cubierta superior
11
Oracle Storage 12 Gb SAS PCIe HBA interno
12
Tarjetas PCIe
13
Batería del sistema
14
N/D
15
Fuentes de alimentación
16
Deflector de aire
17
DIMM

Unidad de almacenamiento del controlador ZS7-2

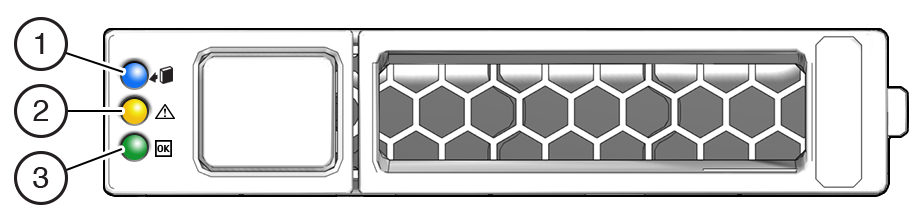

En esta sección, se muestra la ubicación y se explican las funciones de los indicadores de estado de la unidad de almacenamiento.

image:Ilustración en la que se muestra el panel frontal de la unidad de almacenamiento.
Referencia
Descripción
1
Listo para extraer (azul)
2
Acción de servicio requerida (ámbar)
3
Estado de energía (verde)

Módulo de ventilación de ZS7-2

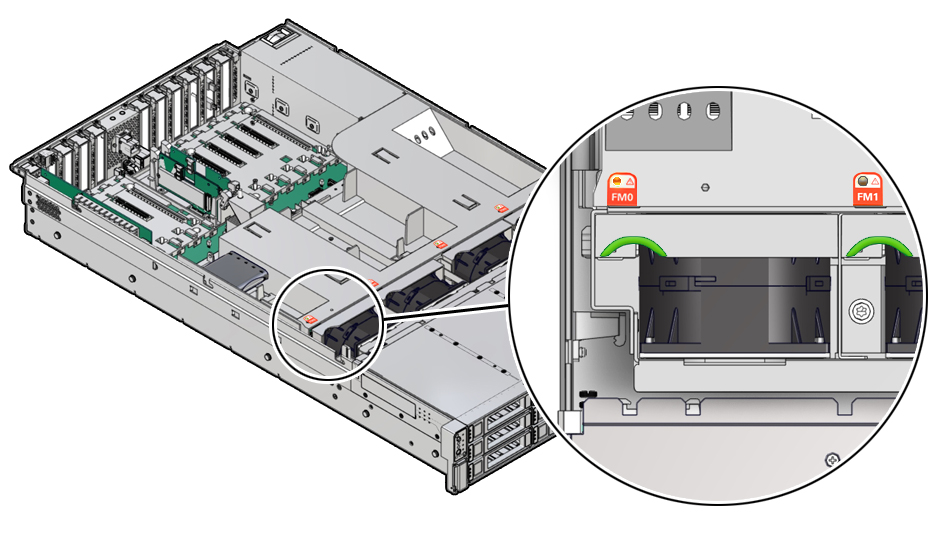

Los cuatro módulos de ventilación están ubicados en la parte frontal del controlador ZS7-2, entre las CPU y las bandejas de las unidades. Los módulos de ventilación se designan de izquierda a derecha. Como se muestra en la siguiente ilustración, los cuatro módulos de ventilación están designados como: FMO, FM1, FM2 y FM3.

image:Figura en la que se muestra la ubicación de los módulos de ventilación y los indicadores de estado asociados.
Significado de estado y color del LED
Ámbar: el módulo de ventilación tiene un fallo. El LED del ventilador superior frontal y los LED de servicio de reparación de fallos requerido de los paneles frontal y posterior también se iluminan si el sistema detecta un fallo en el módulo de ventilación.
No iluminado: el módulo de ventilación funciona correctamente.

Fuente de alimentación de ZS7-2

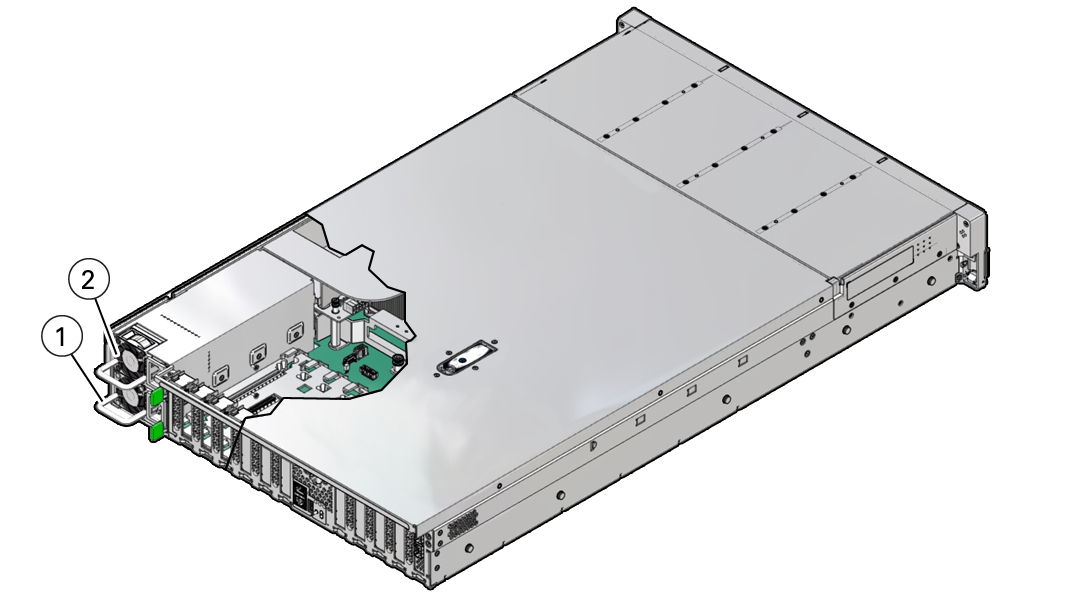

Las dos fuentes de alimentación se ubican en el lado derecho del controlador (desde la parte frontal del controlador) y se designan de arriba hacia abajo. Es posible acceder a las fuentes de alimentación desde la parte posterior del controlador. Como se indica en la siguiente ilustración, la designación superior es PS 1 y la designación inferior es PS 0.

image:Figura en la que se identifican las PS0 y PS1, y sus pasadores.
Referencia
Descripción
1
Fuente de alimentación 0
2
Fuente de alimentación 1

Ambas fuentes de alimentación garantizan la redundancia permitiendo que el controlador funcione cuando una de las fuentes de alimentación falle. Sin embargo, cuando el controlador funciona en una fuente de alimentación, ya no existe la redundancia, y el riesgo de un cierre inesperado y de pérdida de datos es alto. Cuando una fuente de alimentación o cualquier componente que sea parte de una configuración redundante falle, sustitúyalo de inmediato.

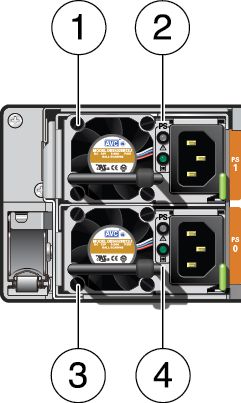

image:Ilustración en la que se muestran los indicadores de estado de la fuente de alimentación.
Referencia
Descripción
1
Fuente de alimentación (PS) 1
2
Indicadores de estado de la PS 1: LED de servicio de reparación de fallos requerido (ámbar); LED de estado de energía de entrada de energía CA y salida de energía CC (verde)
3
PS 0
4
Indicadores de estado de la PS 0: LED de servicio de reparación de fallos requerido (ámbar); LED de estado de energía de entrada de energía CA y salida de energía CC (verde)

DIMM del controlador ZS7-2

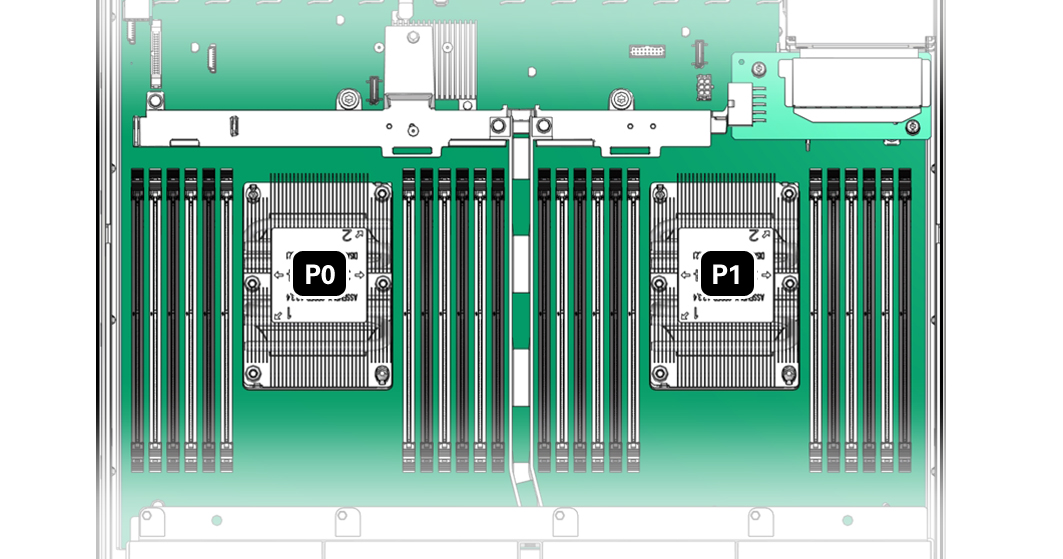

En la siguiente figura, se muestra el diseño físico de los DIMM y los procesadores. Cuando se observa el controlador desde la parte frontal, el procesador 0 (P0) está a la izquierda.

Cada procesador, P0 y P1, tiene 12 ranuras de DIMM organizadas en 6 canales de memoria. Cada canal de memoria contiene dos ranuras DIMM: una ranura DIMM negra (ranura de canal 0) y una ranura DIMM blanca (ranura de canal 1).

image:Figura en la que se muestra el diseño del DIMM y el procesador.

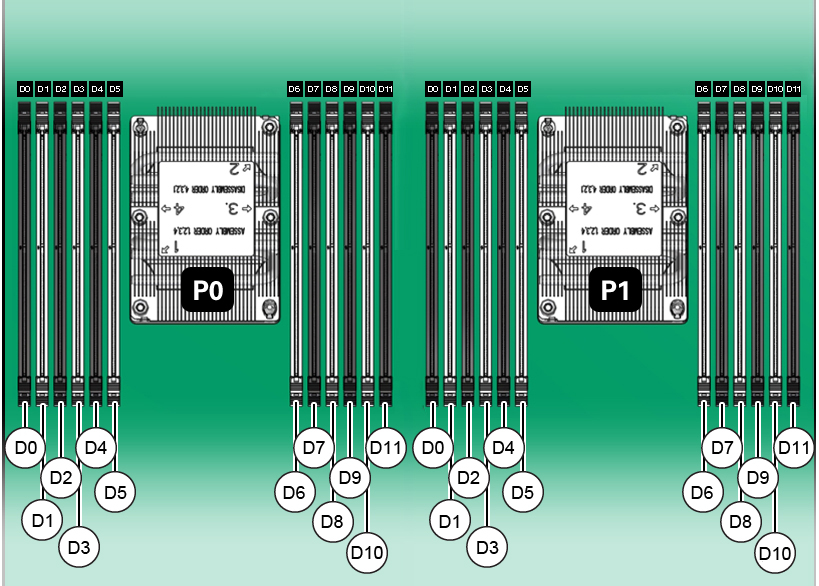

Como se muestra en la siguiente figura, las ranuras DIMM llevan las etiquetas D0 a D5 a la izquierda de cada procesador, y de D6 a D11 a la derecha de cada procesador. Para cada procesador, las ranuras negras son: D0, D2, D4, D7, D9 y D11. De manera similar, para cada procesador, las ranuras blancas son: D1, D3, D5, D6, D8 y D10.

image:Figura en la que se muestran los número de ranura DIMM para cada procesador.

En la siguiente tabla, se describen las configuraciones de memoria admitidas para Oracle ZFS Storage ZS7-2. El modelo de gama intermedia admite 8 o 16 DIMM, y el modelo de gama alta admite 24 DIMM. Todos los DIMM tienen 64 GB. Las ubicaciones de los DIMM que se indican en la tabla se aplican a los procesadores P0 y P1; por ejemplo, P0/D2, P0/D4, P0/D7, P0/D9 y P1/D2, P1/D4, P1/D7, P1/D9.

Configuración
Total de DIMM instalados
Ranuras DIMM rellenas
Capacidad DRAM
Descripción
Modelo de gama intermedia de Oracle Storage ZS7-2; configuración de memoria baja
8
D2, D4, D7, D9
512 GB
Sockets negros completos
Modelo de gama intermedia de Oracle Storage ZS7-2; configuración de memoria alta
16
D2, D4, D7, D9
D3, D5, D6, D8
1024 GB
Sockets negros completos
Sockets blancos completos
Modelo de gama alta de Oracle Storage ZS7-2
24
D0, D2, D4, D7, D9, D11
D1, D3, D5, D6, D8, D10
1.536 GB
Sockets negros completos
Sockets blancos completos

Unidades de almacenamiento de ZS7-2

Se usan solamente dos ranuras de unidades de almacenamiento para fines de reinicio del sistema que incluyen unidades reflejadas redundantes. Se utilizan y se designan de manera consecutiva desde la izquierda, abajo (disco de sistema 0) hasta la derecha (disco de sistema 1). Todas las demás ranuras de unidades de almacenamiento incluyen paneles de relleno como se indica en la siguiente ilustración Las ranuras de unidades están numeradas de izquierda a derecha, de abajo hacia arriba.

image:La imagen muestra los componentes del panel frontal del controlador ZS7-2.
1 Disco de sistema 0
2 Disco de sistema 1
3 Panel de relleno
4 Panel de relleno
5 Panel de relleno
6 Panel de relleno
7 Panel de relleno
8 Panel de relleno
9 Panel de relleno
10 Panel de relleno
11 Panel de relleno
12 Panel de relleno
