Sustitución o agregación de una tarjeta PCIe de ZS5-2

Idioma:

Precaución - Este procedimiento requiere que manipule componentes sensibles a descargas electrostáticas, lo que puede provocar fallos en el componente. Para evitar daños, utilice una muñequera y una alfombra antiestáticas cuando manipule los componentes.

La sustitución o la agregación de una tarjeta PCIe es un procedimiento que se debe realizar cuando el controlador está desconectado, y se debe cortar la energía del controlador de almacenamiento. Si está instalando una nueva versión del HBA, actualice el software del sistema antes de instalar el HBA como se describe en Actualización de software. Todos los HBA deben ser del mismo tipo. Use el siguiente procedimiento para reemplazar o agregar una tarjeta PCIe de ZS5-2.

Identifique la ubicación de la ranura de la tarjeta PCIe.
- Si está sustituyendo una tarjeta PCIe defectuosa, identifique la tarjeta PCIe que se debe sustituir.

  Navegue hasta la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha del controlador, haga clic en Ranura, y tome nota del ID de la tarjeta PCIe defectuosa, que tiene un ícono ámbar. Si está sustituyendo una tarjeta PCle no defectuosa, tome nota de la ubicación. Para resaltar la ubicación de la tarjeta en la imagen del controlador, haga clic en el ID de la tarjeta. Para ver detalles sobre la tarjeta, haga clic en el ícono de información y, luego, en Problemas activos.
- Si está agregando una tarjeta PCIe nueva, identifique la ranura correcta como se describe en Configuración de tarjetas PCIe del controlador ZS5-2.
Apague el controlador mediante uno de los métodos de apagado que se describen en Apagado del controlador.

Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.

Precaución - Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.

Si está sustituyendo una tarjeta PCIe, desconecte los cables conectados a ella.
Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
Extraiga la cubierta superior como se describe en Cómo quitar la cubierta superior del controlador.

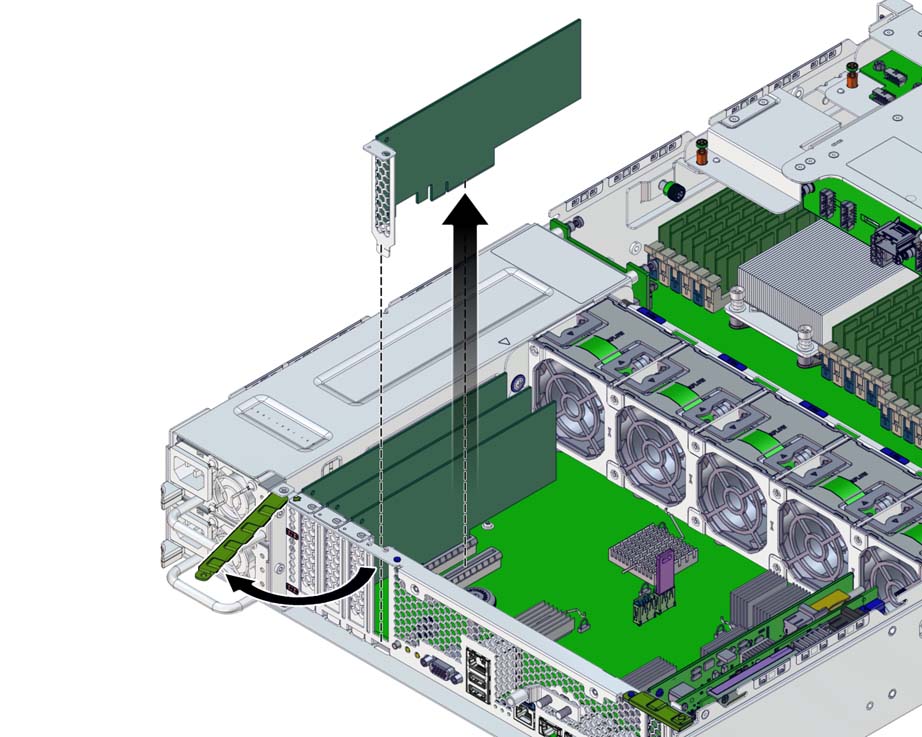

Para extraer una tarjeta PCIe, levante el retenedor hasta que esté completamente abierto, levante la tarjeta PCIe y extráigala del socket. Deje la tarjeta a un lado.
Alinee la tarjeta PCIe de sustitución o nueva con la ranura del chasis.
Presione la tarjeta PCIe dentro del socket.
Baje el retenedor hasta que esté completamente cerrado.
Si encuentra resistencia, verifique la alineación del soporte de la tarjeta PCIe y vuelva a intentarlo.
Vuelva a colocar la cubierta superior sobre el chasis y ajuste los dos tornillos prisioneros en la parte posterior de la cubierta superior.
Para volver a colocar el controlador en la posición de rack normal, empuje las lengüetas de liberación al costado de cada guía y, al mismo tiempo, empuje el controlador de almacenamiento dentro del rack.
Conecte los cables a la tarjeta PCIe a través del organizador de cables.
Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
Vuelva a conectar los cables de alimentación a las fuentes de alimentación.
Verifique que la alimentación en espera esté conectada. Aproximadamente dos minutos después de conectar los cables de alimentación, el indicador de estado de energía del panel frontal parpadea.
Pulse y suelte el botón de encendido en el panel frontal del controlador de almacenamiento.
El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador, luego, en Ranura, y verifique que el ícono de estado de la tarjeta instalada recientemente esté en verde. Para ver detalles sobre la nueva tarjeta, haga clic en el ícono de información correspondiente.
Si sustituyó o instaló un HBA nuevo, conéctelo a los estantes de discos como se describe en la Guía de cableado de Oracle ZFS Storage Appliance.
Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
