Sustitución de un DIMM de ZS5-4
| Precaución -
Este procedimiento requiere que manipule componentes sensibles a descargas electrostáticas, lo que puede provocar fallos en el componente. Para evitar daños, utilice una muñequera y una alfombra antiestáticas cuando manipule los componentes.
|
La extracción de un DIMM es una operación que se debe realizar cuando el controlador no está en funcionamiento. Debe apagar el dispositivo antes de extraer el DIMM. Se perderá el acceso al almacenamiento a menos que el sistema tenga una configuración de cluster.
-
Identifique el DIMM defectuoso.
Navegue hasta la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha del controlador, haga clic en DIMM y tome nota del ID del DIMM defectuoso, que tiene un ícono ámbar. Para resaltar la ubicación del módulo de memoria en la imagen del controlador, haga clic en el ID del módulo. Para ver detalles sobre el módulo defectuoso, haga clic en el ícono de información y, luego, en Problemas activos.
-
Apague el controlador mediante uno de los métodos de apagado que se describen en Apagado del controlador.
-
Desconecte los cables de alimentación de CA del panel posterior del controlador de almacenamiento.
| Precaución -
Como el sistema siempre recibe energía en espera de 3,3 V CC, debe desenchufar los cables antes de acceder a los componentes que se reparan cuando no están en funcionamiento.
|
-
Extienda el controlador desde el rack como se describe en Extensión del controlador desde el rack.
-
Extraiga la cubierta superior como se describe en Cómo quitar la cubierta superior del controlador.
-
Extraiga la placa de memoria del DIMM defectuoso que la aloja. Conuslte Sustitución de una placa de memoria de ZS5-4.
-
Rote ambas palancas de expulsión de las ranuras DIMM hacia afuera tanto como se pueda.
Esta acción desbloquea el DIMM y lo expulsa del socket.
-

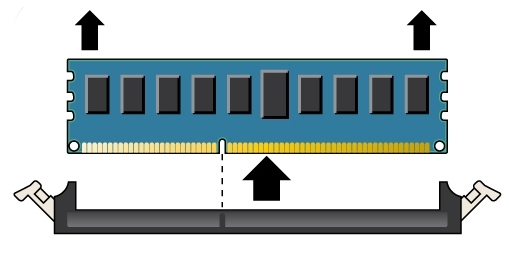

Con cuidado, levante el DIMM hacia arriba y extráigalo del socket.
-
Repita los pasos anteriores hasta extraer todos los DIMM defectuosos.
-
Asegúrese de que las palancas de expulsión en ambos extremos de la ranura DIMM estén completamente abiertas.
-
Alinee el DIMM con la ranura vacía.
Alinee la muesca del DIMM con un saliente en la ranura DIMM para asegurarse de que el DIMM se instale correctamente.
-

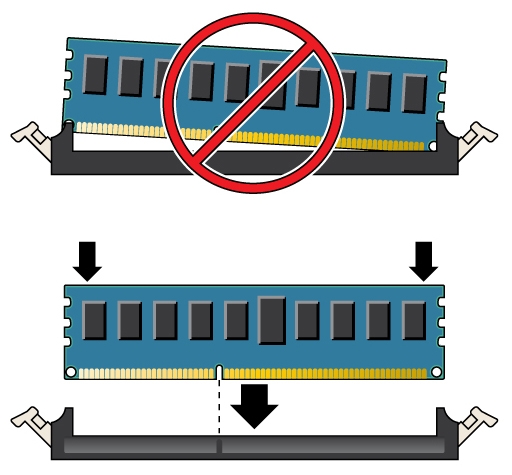

Empuje el DIMM hacia adentro de la ranura uniformemente y con delicadeza hasta que las palancas de expulsión suban y fijen el DIMM en su lugar.
Las palancas suben a medida que el DIMM se empuja más hacia adentro de la ranura.
-
Asegúrese de que las palancas hayan subido por completo y de que se haya asegurado el DIMM en la ranura.
-
Instale la placa de memoria de sustitución como se describe en Sustitución de una placa de memoria de ZS5-4.
-
Sustituya la cubierta superior del chasis.
-
Para volver a colocar el controlador en la posición de rack normal, empuje las lengüetas de liberación al costado de cada guía y, al mismo tiempo, empuje el controlador de almacenamiento dentro del rack.
-
Vuelva a conectar todos los cables con sus puertos originales. Para ello, consulte las etiquetas agregadas previamente como guía. Para obtener información acerca del cableado, consulte la Guía de cableado de Oracle ZFS Storage Appliance.
-
Vuelva a conectar los cables de alimentación a las fuentes de alimentación.
-
Verifique que la alimentación en espera esté conectada. Aproximadamente dos minutos después de conectar los cables de alimentación, el indicador de estado de energía del panel frontal parpadea.
-
Pulse y suelte el botón de encendido en el panel frontal del controlador de almacenamiento.
El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido.
-
Vaya a la pantalla Mantenimiento > Hardware de la BUI. Haga clic en el ícono de flecha derecha del controlador, luego, en DIMM, y verifique que el ícono de estado
del módulo instalado recientemente esté en verde. Para ver detalles sobre el nuevo módulo, haga clic en el ícono de información correspondiente.
-
Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
