Manual de servicio del cliente de Oracle® ZFS Storage Appliance, versión OS8.8.x

Salir de la Vista de impresión

Actualización: Agosto de 2021



Sustitución de un módulo de E/S de un estante de discos


Precaución  -  No extraiga ningún componente si no puede reemplazarlo de inmediato. El estante de discos no se debe manipular si no están todos los componentes en su lugar, incluidos los paneles de relleno. Consulte Descripción general del hardware de los estantes de discos para conocer las ubicaciones de los componentes.


Los siguientes estantes de discos tienen módulos de E/S (IOM):

  • Oracle Storage Drive Enclosure DE3-24P

  • Oracle Storage Drive Enclosure DE3-24C

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

Los módulos de E/S (IOM), que son similares a las placas SIM, permiten la sustitución en marcha, de manera que puede sustituirlos sin cortar la energía del sistema.

  1. Un módulo de E/S defectuoso se indica con un LED de color ámbar. Vaya a la sección Maintenance (Mantenimiento) > Hardware de la BUI, haga clic en el ícono de flecha derecha image:Ícono de aplicación al comienzo de la fila del estante de discos correspondiente, y luego haga clic en Slot (Ranura) para ver detalles o haga clic en el ícono de localización image:ícono de ubicación para encender el LED de localización.
  2. Busque el módulo de E/S defectuoso en la parte trasera del estante de discos.
  3. Coloque una etiqueta en los cables de interfaz del módulo de E/S y desconéctelos.

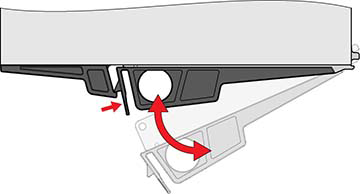

  4. Con el pulgar y el índice, apriete el botón de apertura hacia el orificio de la palanca para liberarla.
    image:Gráfico en el que se muestra cómo extraer un módulo de E/S
  5. Sujete la palanca y quite el módulo de E/S. Tenga cuidado de no dañar las clavijas del conector en la parte trasera.
  6. Con la palanca del nuevo módulo de E/S en la posición de apertura, deslice el módulo de E/S dentro del estante de discos. Tenga cuidado de no dañar las clavijas del conector.
  7. Empuje la palanca por completo hasta que escuche o sienta un chasquido.
  8. Vuelva a conectar los cables de interfaz en sus ubicaciones originales.
  9. Espere aproximadamente 60 segundos para que el módulo de E/S finalice el proceso de inicio. Una vez finalizado, el LED de energía deberá estar iluminado con una luz verde fija y el LED de fallo/localización deberá estar apagado. Los cuatro LED de actividad deberían tener una luz verde fija para cada puerto SAS en uso.
  10. Vaya a la sección Mantenimiento > Hardware de la BUI, haga clic en el ícono de flecha derecha image:Ícono de aplicación al comienzo de la fila del estante de discos correspondiente y, luego, haga clic en Ranura para verificar que el ícono de módulo de E/S en línea image:ícono de luz encendida se muestre en color verde para el módulo de E/S recién instalado.
  11. Si el fallo no se soluciona automáticamente, consulte Reparación de problemas activos.
