FIM を取り付ける

このコンポーネントは、サーバーの前面から直接アクセスします。

始める前に

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

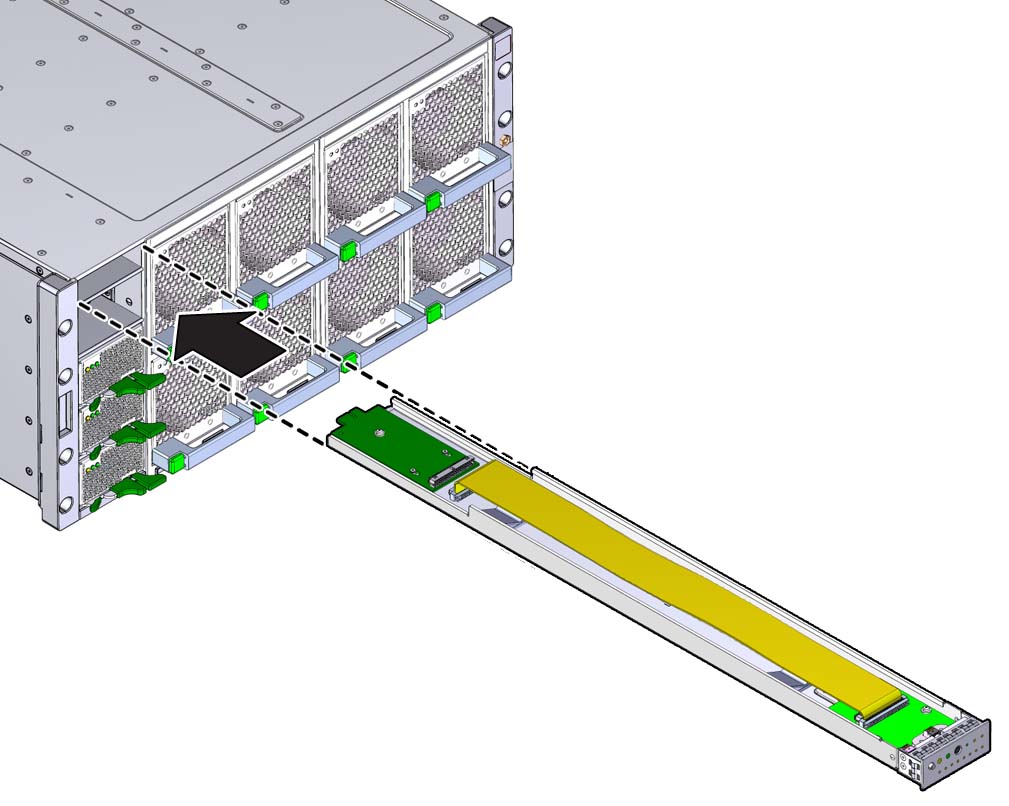

1. FIM のコネクタ端部をスロットの開口部に置きます。

   FIM の開いている側 (内部のリボンケーブルが見える側) が上を向いていることを確認します。

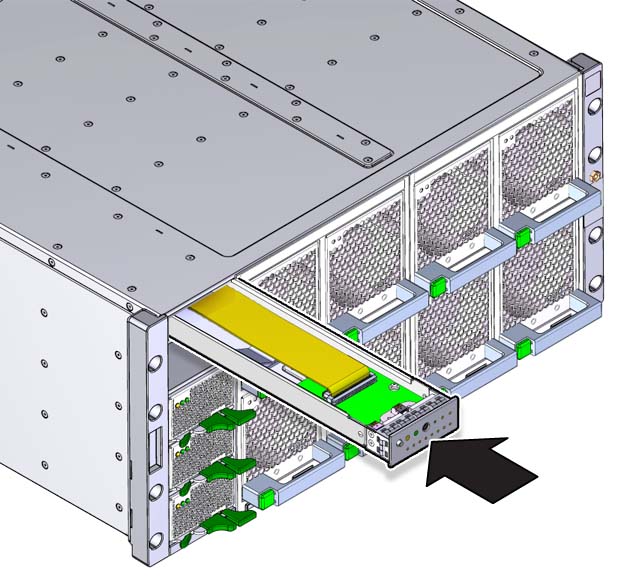

2. FIM を取り付けるには、それをスロットに挿し込み、ロックされてサーバーの前面と水平になるまでスライドさせます。

   ロックされると、カチッと音がします。



3. 電源装置 (PSU 3) を取り付けます。PSU を取り付けるを参照してください。
4. サーバーに電源が供給され、サーバーがフル電源モードになったあとで、PSU のインジケータパネル上の電源 OK インジケータが常時点灯になっていることを確認します。
