内蔵 USB ドライブを取り付ける

これは、SMOD を取り外すことで、サーバーの背面から操作できる内部コンポーネントです。内蔵 USB フラッシュドライブにアクセスして取り付けるには、この手順を使用します。

始める前に

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

1. コールドサービスのためのサーバーの準備を行います。コールドサービスのためのサーバーの準備を参照してください。
2. SMOD を取り外します。SMOD を取り外すを参照してください。
3. 前面が自分の方を向くようにして、SMOD を平面に置きます。
4. SMOD のハンドルを閉じます。
5. 背面 (コネクタ側) が自分の方を向くように SMOD を 180 度回転させます。
6. SMOD を裏返して、HBA カードを探します。

   ---

   注 -  SMOD のコネクタ側 (背面) をまだ自分の方に向けておいてください。

   ---

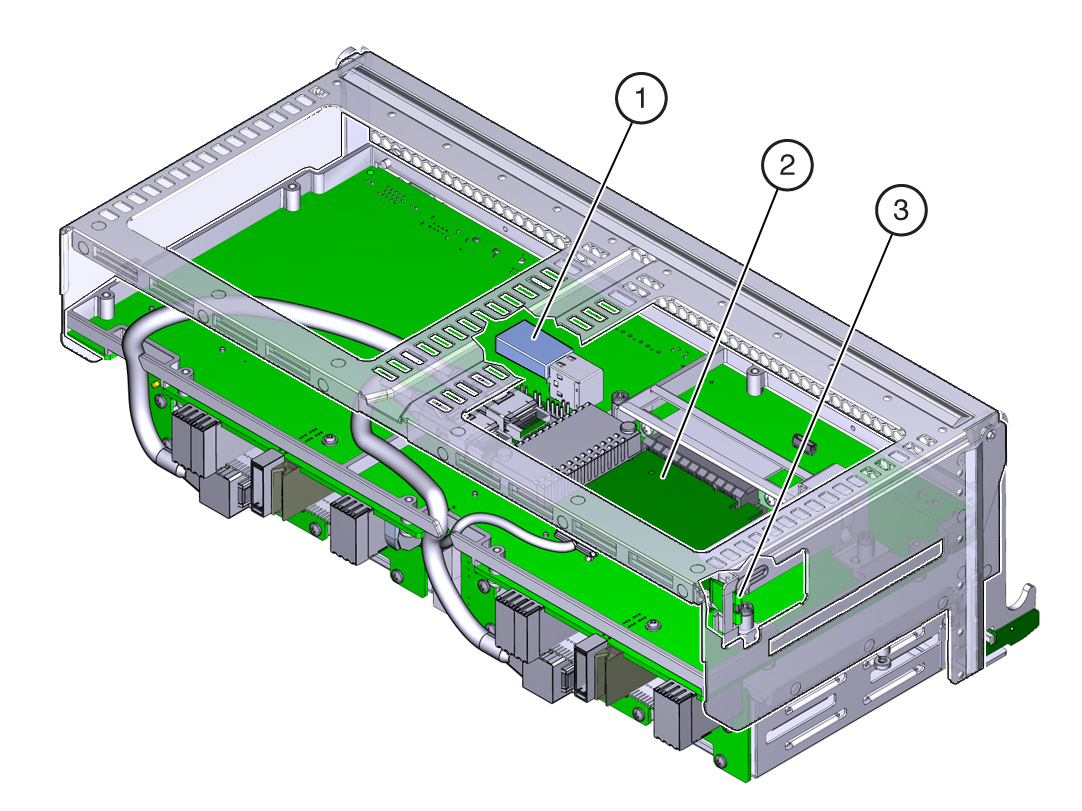

   USB フラッシュドライブポートは、SMOD の内側の HBA カードの横にあります。次の図では、吹き出し 1 が上部の USB ポートに取り付けられている USB フラッシュドライブを示しています (吹き出し 2 は HBA カードの位置を示し、吹き出し 3 はカードロックレバーを示す)。



7. USB ドライブを取り付けるには、それをスロットに挿入します。

Next Steps

• SMOD を取り付ける
