PCIe カードを取り外す

PCIe カードは、デュアル PCIe カードキャリア (DPCC) の内側にペアで取り付けられています。PCIe カードを操作するには、最初にその DPCC を取り外す必要があります (DPCC を取り外すを参照)。

PCIe カードを交換する場合やその構成を変更する場合は、この手順を実行します。

始める前に

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

1. ホットサービスのためのサーバーの準備を行います。ホットサービスのためのサーバーの準備を参照してください。

   あるいは、コールドサービスのためのサーバーの準備を行うには、コールドサービスのためのサーバーの準備を参照してください。

2. PCIe カードが含まれている DPCC を特定します。
3. DPCC を取り外します。DPCC を取り外すを参照してください。
4. 蝶番が左側になるように DPCC の向きを合わせます。

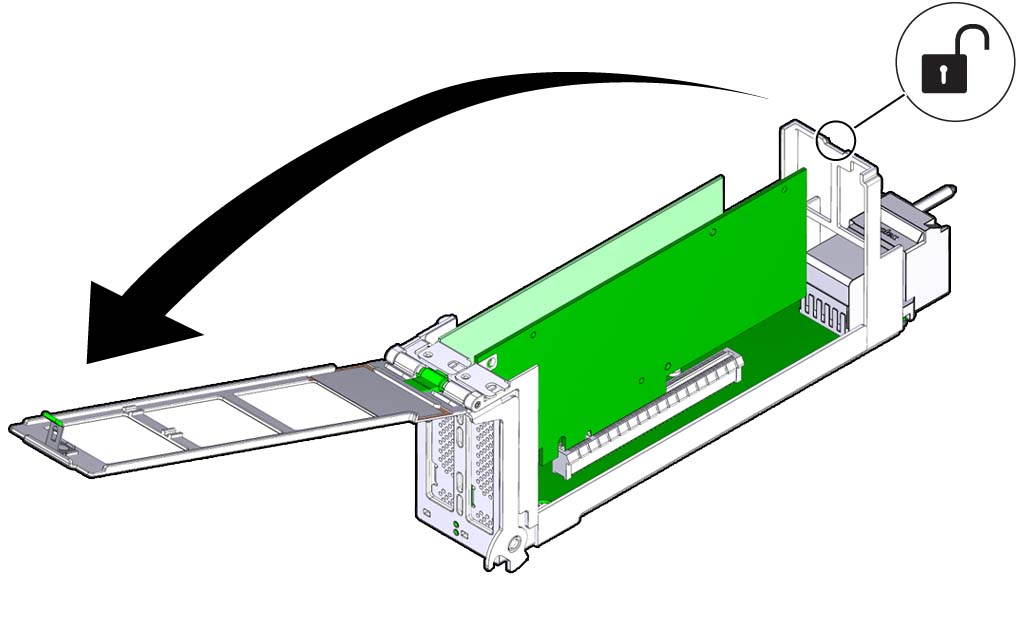

5. DPCC の上部を開くには、蓋の蝶番がない側の端にあるリリースラッチを持ち上げ、蓋を上に回してから左に回します。

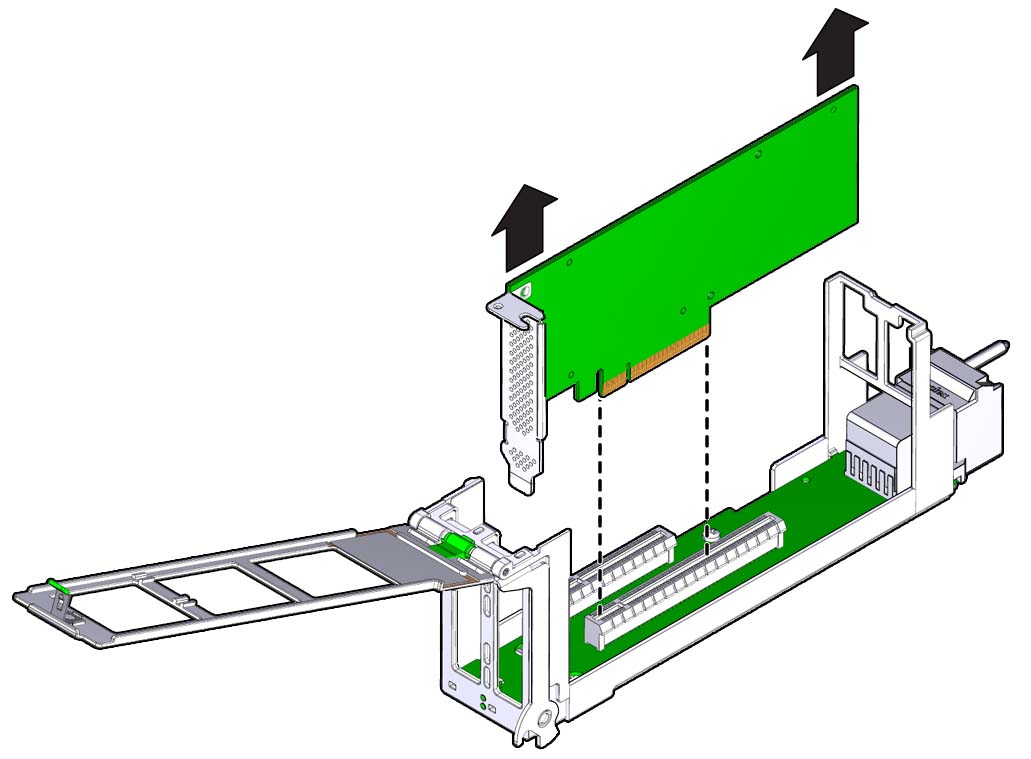

6. カードを取り外すには、それをまっすぐ引き上げて、そのコネクタから外します。


Next Steps

• PCIe カードを取り付ける

参照

• サーバーの再稼働
