リアルタイムクロック (システム) バッテリを交換する

これは、SMOD を取り外すことで、サーバーの背面から操作できる内部コンポーネントです。障害の発生したシステムバッテリを交換するには、この手順を使用します。

始める前に

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

• システムバッテリタイプ: CR 2032

1. コールドサービスのためのサーバーの準備を行います。コールドサービスのためのサーバーの準備を参照してください。
2. SMOD を取り外します。SMOD を取り外すを参照してください。
3. 背面が自分の方を向くようにして、SMOD を平面に置きます。

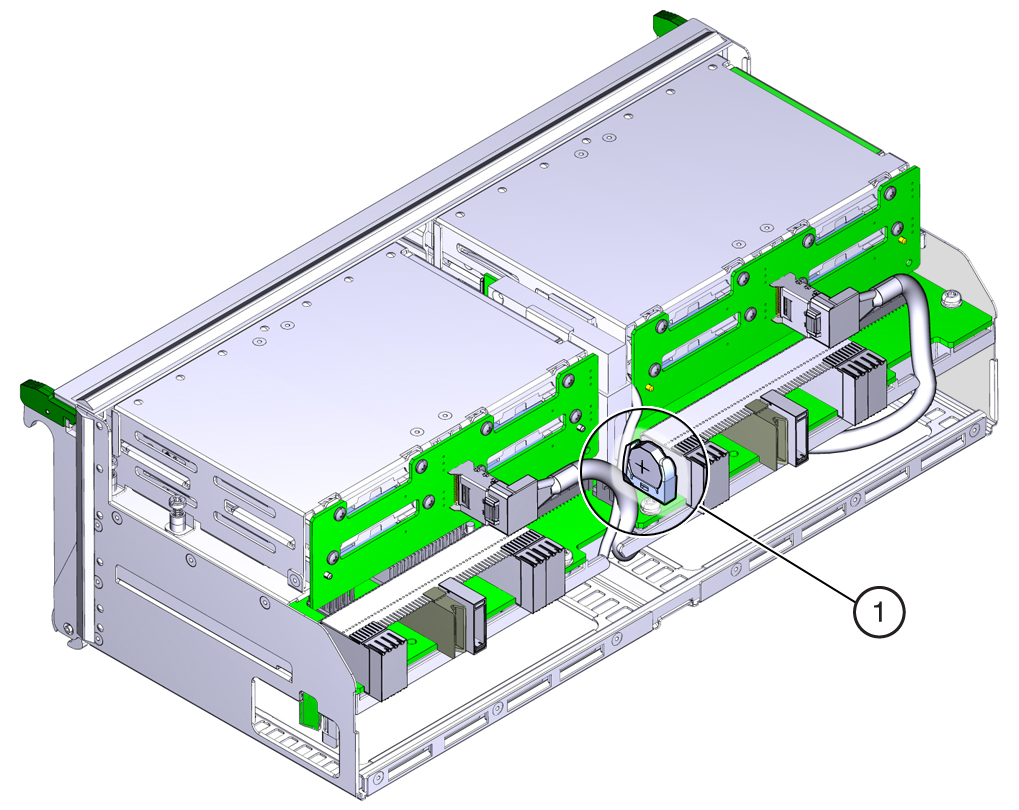

   RTC バッテリは、SMOD マザーボード上にあります。

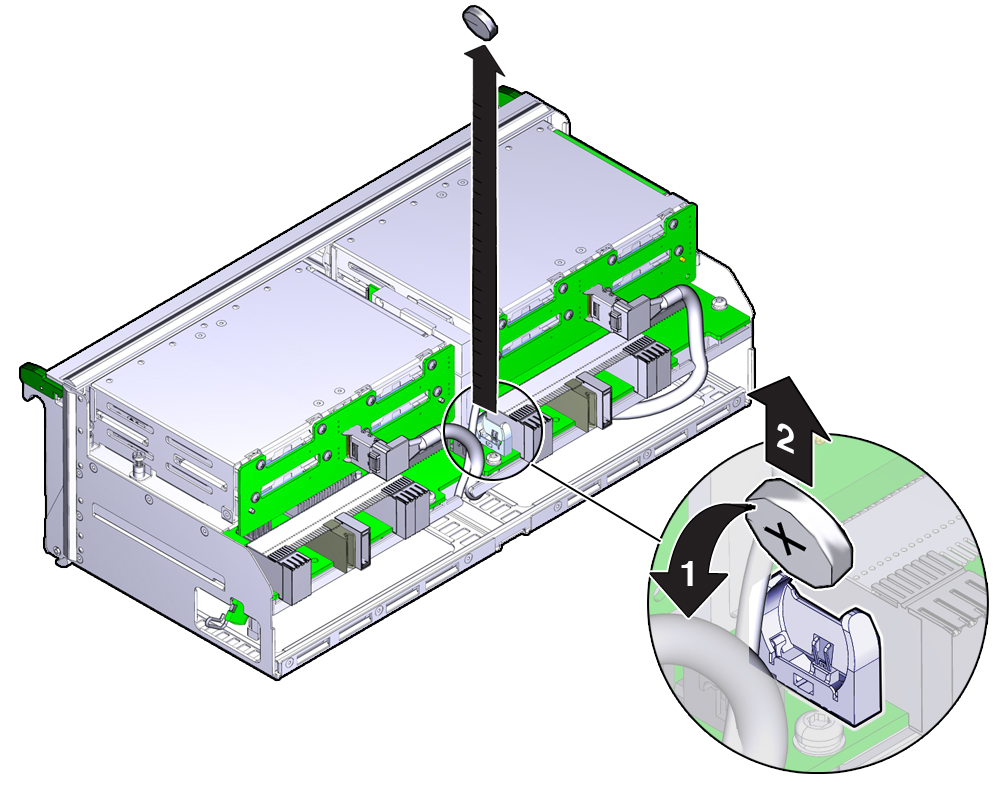

4. バッテリを取り外すには、それを引き上げて、そのホルダーから取り出します。

5. 交換用バッテリの向きを調整するには、バッテリのプラス (+) 面がホルダーの方を向くようにします。

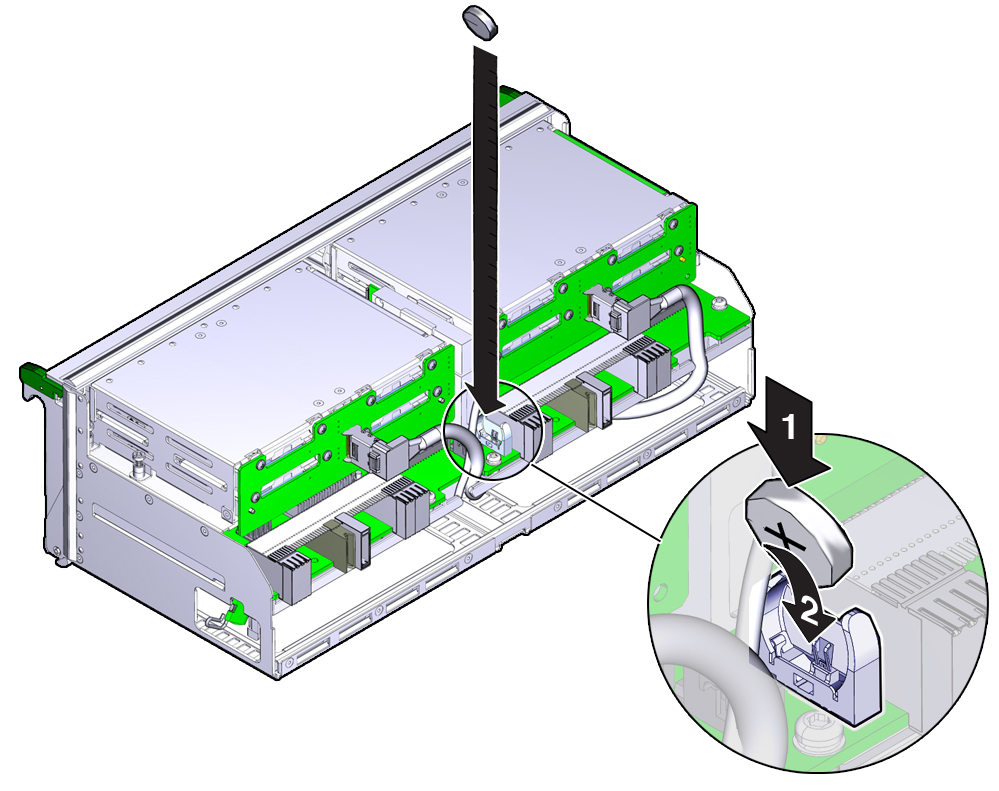

6. バッテリを取り付けるには、それをホルダーに置いて内側に押します。

   バッテリが所定の位置にパチンと音を立ててはまります。



7. バッテリがそのホルダーに正しく固定されていることを確認します。

   バッテリはホルダー内で正方形になる必要があります。

   ---

   注 -  必要に応じて、サーバーの稼働後は BIOS セットアップユーティリティーにアクセスして時計を設定してください。

   ---

Next Steps

• SMOD を取り付ける
