HBA カードを取り外す

これは、SMOD を取り外すことで、サーバーの背面から操作できる内部コンポーネントです。ホストバスアダプタ (HBA) カードは、SMOD マザーボードに搭載されている内部 PCIe スロットに取り付けられています。HBA カードを交換するには、この手順を使用します。

始める前に

コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

1. コールドサービスのためのサーバーの準備を行います。コールドサービスのためのサーバーの準備を参照してください。
2. SMOD を取り外します。SMOD を取り外すを参照してください。
3. 前面が自分の方を向くようにして、SMOD を平面に置きます。
4. SMOD のハンドルを閉じます。
5. ストレージドライブにラベルを付けて、それらを取り外します。ストレージドライブを取り外すを参照してください。
6. 背面 (コネクタ側) が自分の方を向くように SMOD を 180 度回転させます。
7. SMOD を裏返して、HBA を探します。

   ---

   注 -  SMOD のコネクタ側 (背面) をまだ自分の方に向けておいてください。

   ---

   HBA は SMOD の内側にあり、右側の上向きの開口部から操作することができます。次の図では、吹き出し 2 が HBA カードの位置を示し、吹き出し 3 がカードロックレバーを示しています (吹き出し 1 は USB フラッシュドライブの位置を示す)。

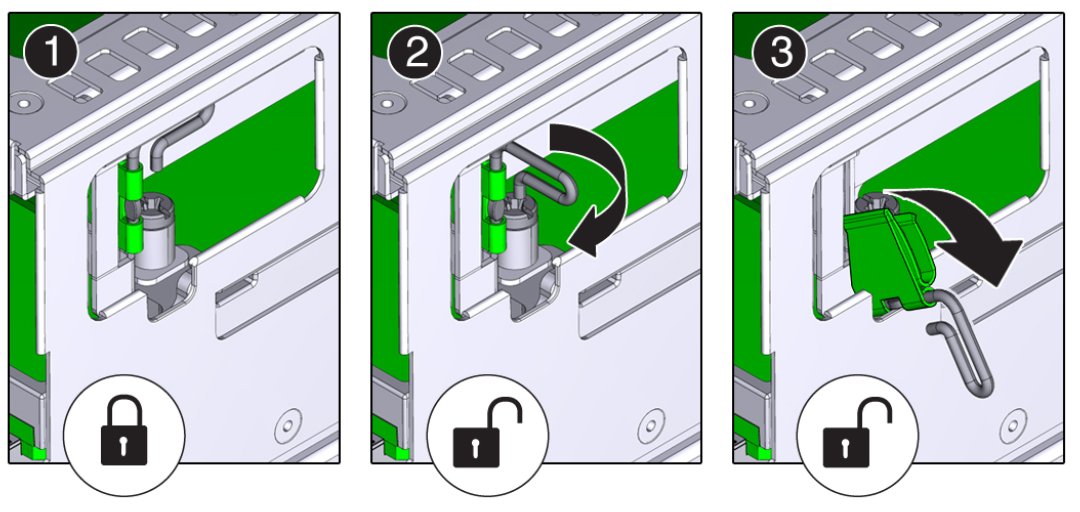

8. HBA カードのロックを解除するには、緑色のリリースハンドルを下に回します。

   このハンドルは SMOD の右 (垂直) 側にあります。それを操作するには、内側から外側に向かって押すことが必要になる場合があります。



9. HBA カードを SMOD マザーボード上のコネクタから取り外すには、カードを手前に引きます。

   ---

   注 -  2 本のストレージドライブバックプレーンケーブルはまだカードに接続されたままです。

   ---

   小型の SAS4I コネクタ付きの 2 本のケーブルによって、HBA がストレージドライブバックプレーンに接続されています。

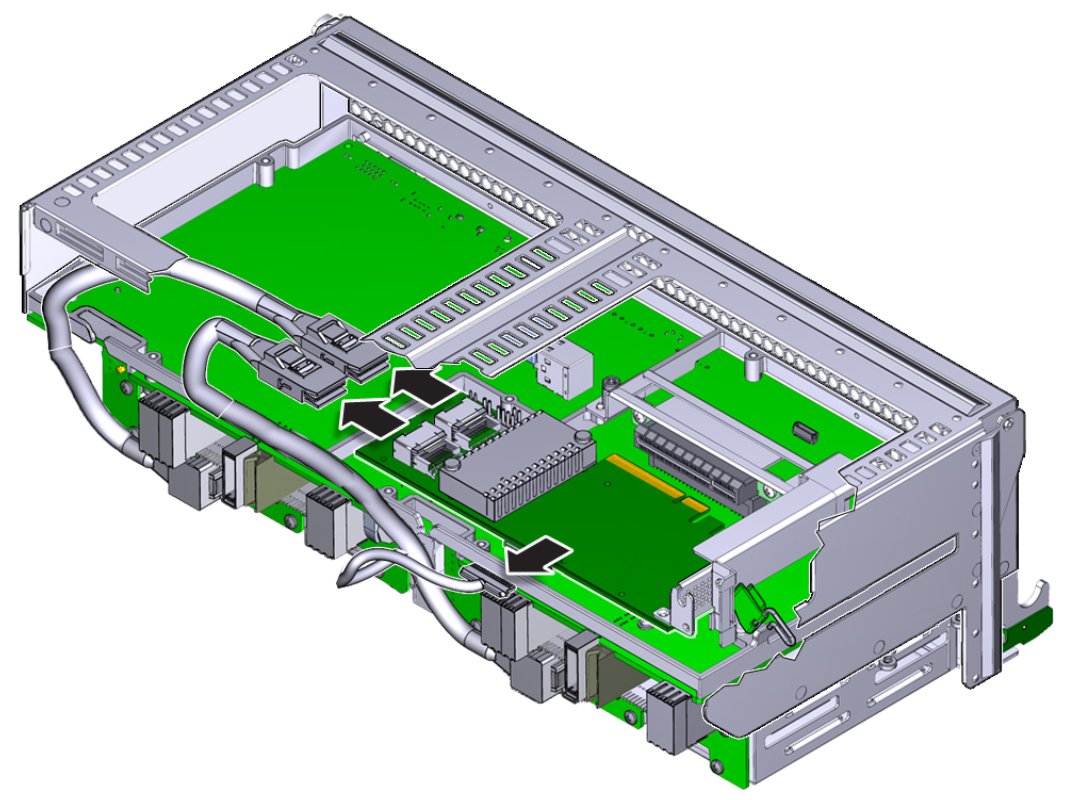

10. カードを慎重に持ち上げ、ケーブルコネクタが見えるようになるまで SMOD からわずかに引き出します。
11. カードからケーブルを外します。

    ---

    注 -  それらのケーブルを SMOD から外さないでください。

    ---

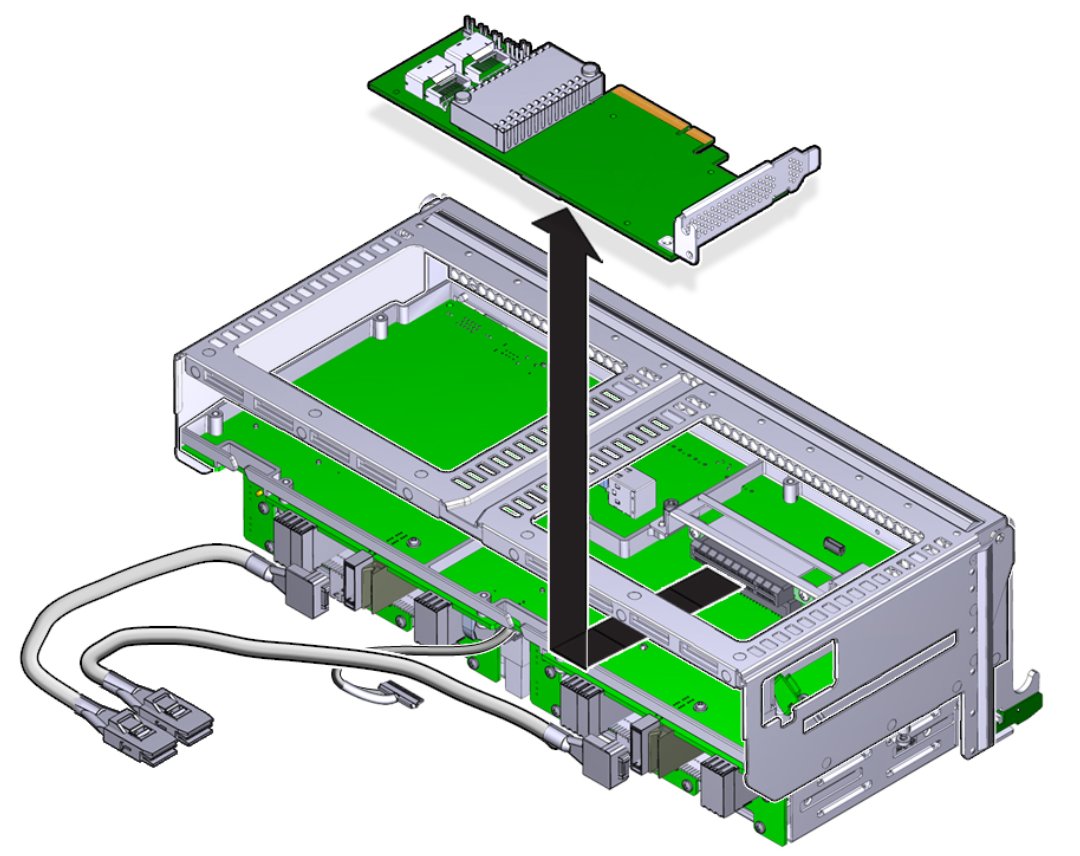

12. HBA カードを SMOD から取り外します。


Next Steps

• HBA カードを取り付ける
