ファンモジュールを取り外す

このコンポーネントは、サーバーの前面から直接アクセスします。ファンモジュール (FM) の取り外しは、障害の発生時にそれを交換するために行なったり、CMOD を操作するプロセスの一環として行なったりします。FM はホットサービスコンポーネントですが、CMOD の操作はコールドサービス手順です (詳細は、CMOD を取り外すを参照)。

始める前に

  1. ホットサービスのためのサーバーの準備を行います。ホットサービスのためのサーバーの準備を参照してください。

    あるいは、コールドサービスのためのサーバーの準備を行うには、コールドサービスのためのサーバーの準備を参照してください。

  2. ファンモジュールをその位置と名称で特定します。障害状態にある場合は、その保守要求インジケータが常時点灯していることで特定します。

    障害状態のファンでは、オレンジ色の保守要求インジケータが点灯しています。

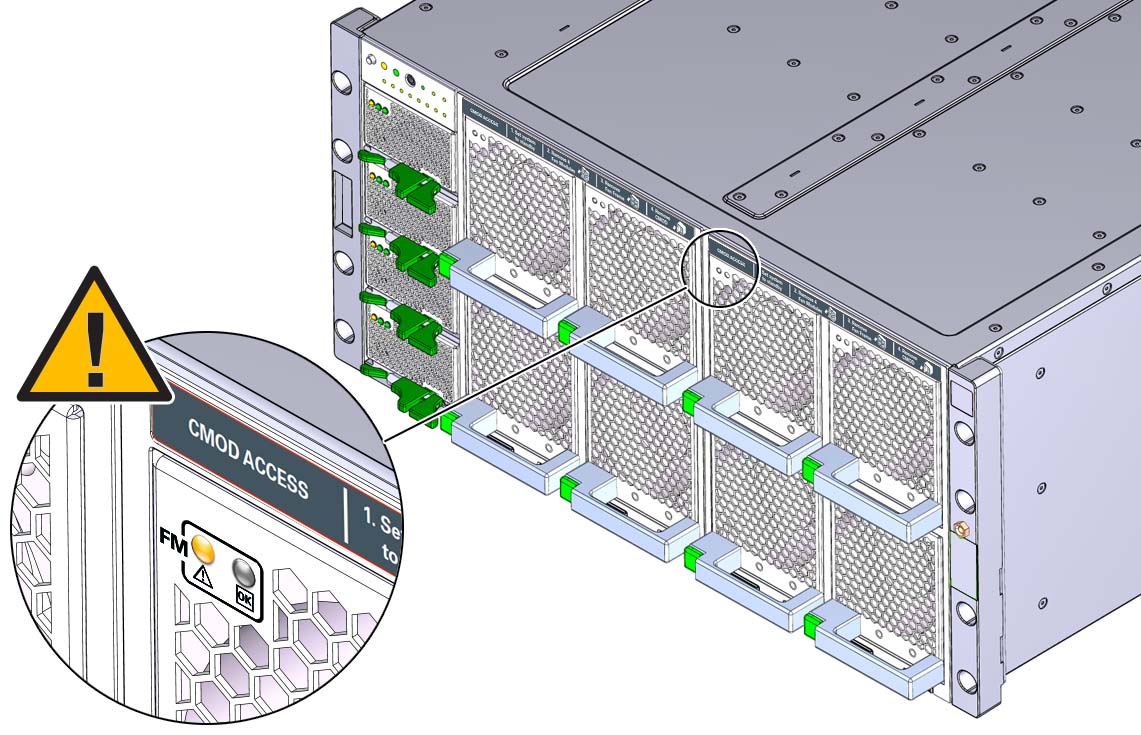

    image:ファンモジュールの前面にあるインジケータパネルを示す図。
  3. ファンモジュールのロックを解除するには、緑色のリリースボタンを押します。

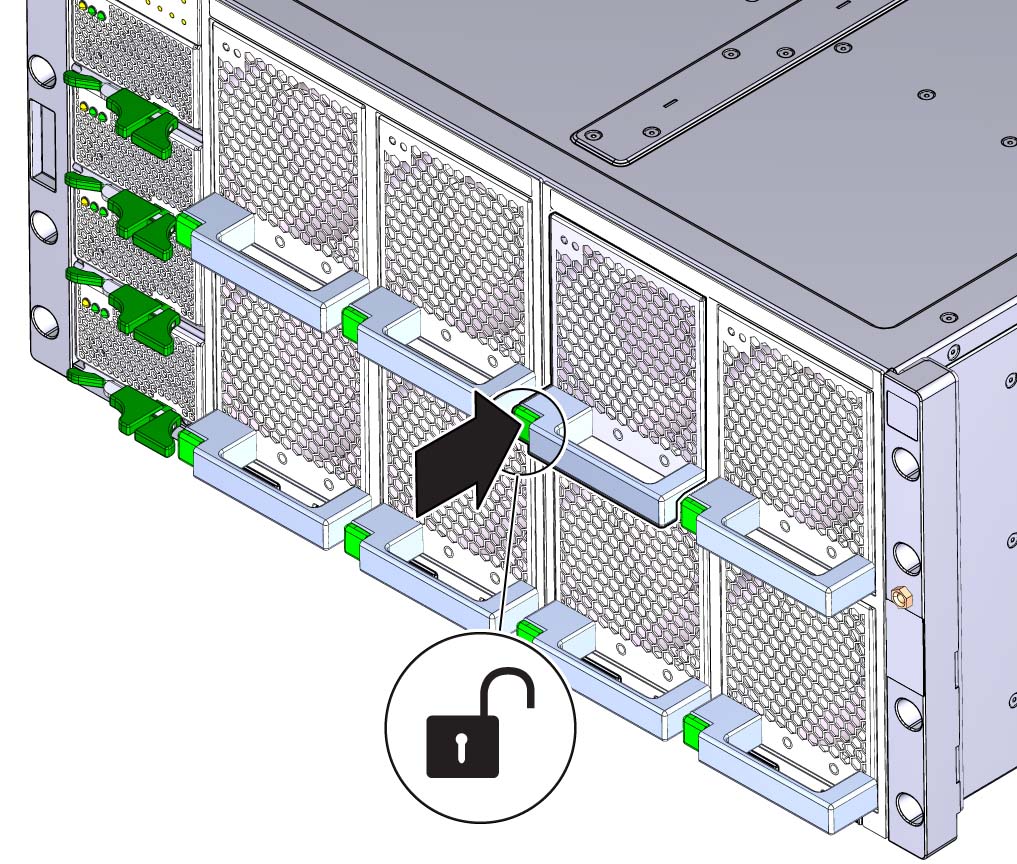

    image:ファンモジュールの前面にあるロック解除ボタンを示す図。
  4. ファンモジュールを取り外すには、それをスロットから引き出します。

    Caution

    注意  -  電気的障害。ホットサービス手順の実行中は電圧が生じています。空のファンモジュールスロットに手を突っ込んだり、ものを入れたりしないでください。露出している CMOD ファンモジュールの電源コネクタに触れないでください。


    ファンがスロットから取り外されると、蝶番式の通気ベーンが下がり、スロットが閉じます。このベーンは、システムの冷却を維持し、ホットサービスの実行中にサーバーの通気が阻害されないようにします。


    Caution

    注意  -  サーバーの温度超過。スロットの通気ベーンは、サーバーの通気が阻害されないようにすることで、システムの冷却を維持します。システムの稼働中に通気ベーンを開けないでください。

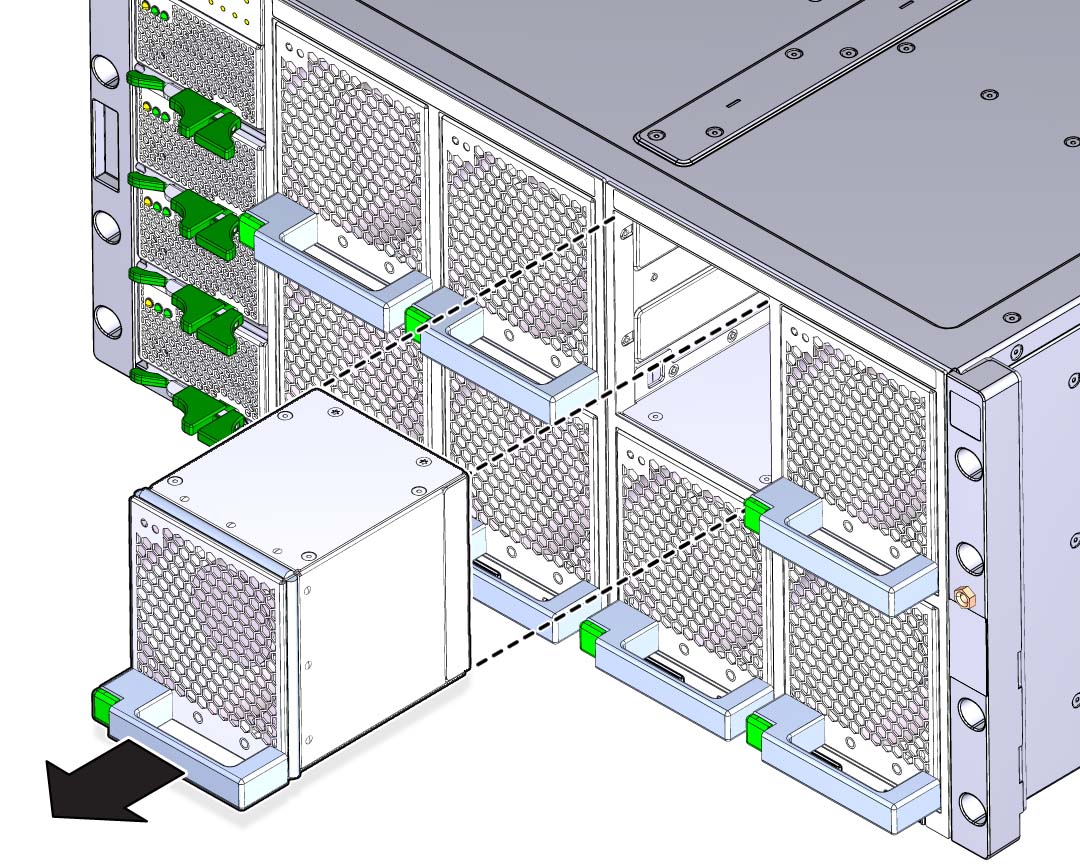

    image:ファンモジュールの取り外しを示す図。
