HBA カードを取り付ける

これは、SMOD を取り外すことで、サーバーの背面から操作できる内部コンポーネントです。ホストバスアダプタ (HBA) カードは、SMOD マザーボードに搭載されている内部 PCIe スロットに取り付けられています。HBA カードを取り付けるには、この手順を使用します。

始める前に

• HBA カードを取り外す

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

1. 部品面が上を向き、エッジコネクタが向こう側を向くように HBA カードを置きます。
2. SMOD が逆さまに置かれ、背面 (コネクタ側) が手前にある状態で、HBA カードを右側の開口部に向けます。
3. 2 本のバックプレーンケーブルが SMOD の底部にあるサポートブラケットの下を通るようにします。
4. それらのケーブルを HBA カードのコネクタに接続します。

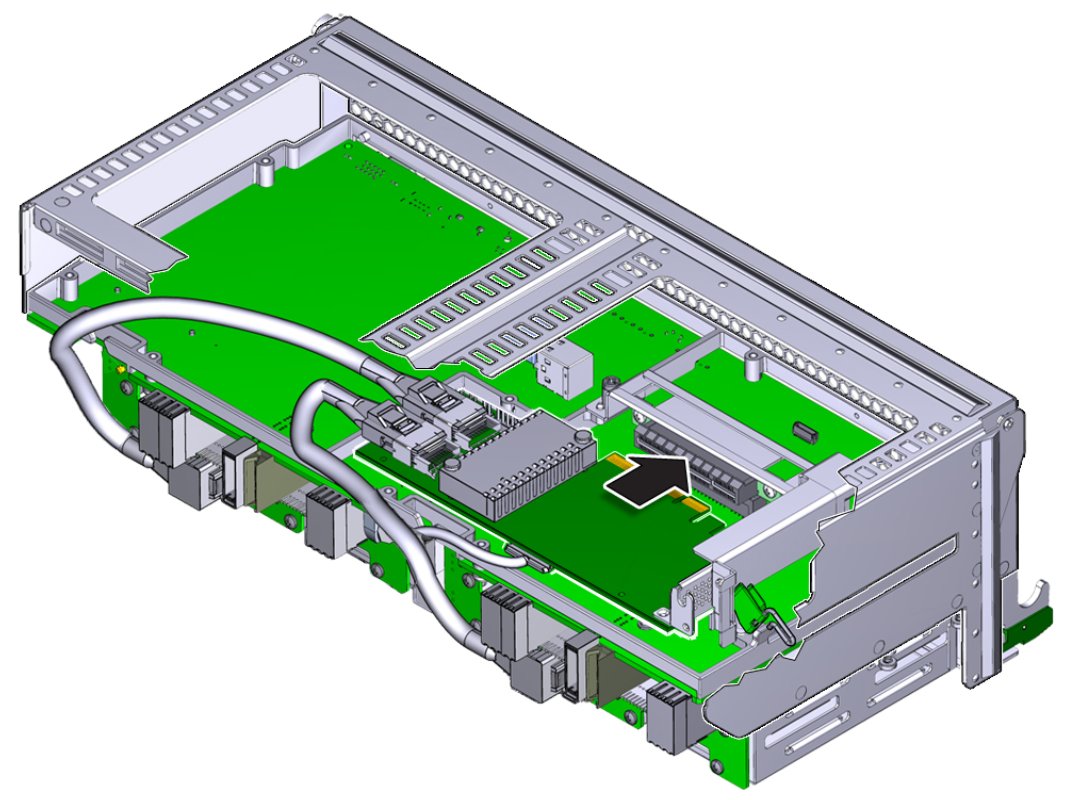

5. カードを下げて、そのエッジコネクタを SMOD マザーボード上の PCIe スロットに合わせます。
6. HBA カードを取り付けるには、それをスロットに押し込みます。

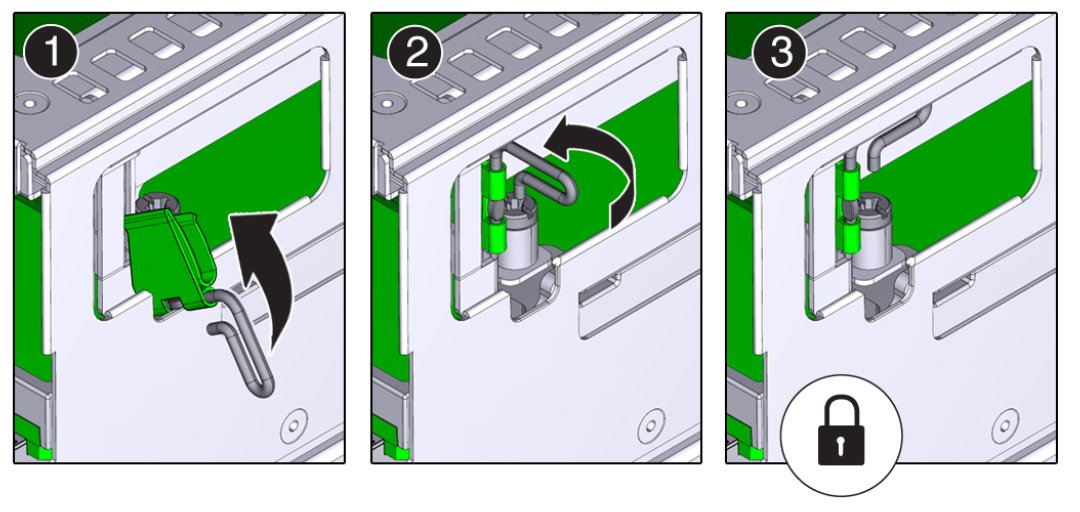

7. カードをロックするには、緑色のロックレバーを上に回します。
8. レバーが SMOD フレーム内にしまい込まれ、外側に広がらないように内側に回します。

9. ストレージドライブを取り付けます。ストレージドライブを取り付けるを参照してください。

Next Steps

• SMOD を取り付ける
