SMOD を取り外す

これはコールドサービスコンポーネントです。この手順を実行する前に、AC 電源ケーブルをサーバーから外してください。

HBA カード、内蔵 USB ポート、システムバッテリなどの内部 SMOD コンポーネントを操作するには、この手順を実行します。

このコンポーネントは、サーバーの背面から直接操作します。

始める前に

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

1. コールドサービスのためのサーバーの準備を行います。コールドサービスのためのサーバーの準備を参照してください。
2. SMOD に取り付けられているすべてケーブルにラベルを付けて、それらを取り外します。
3. サーバーのミッドプレーンから SMOD を取り外します。

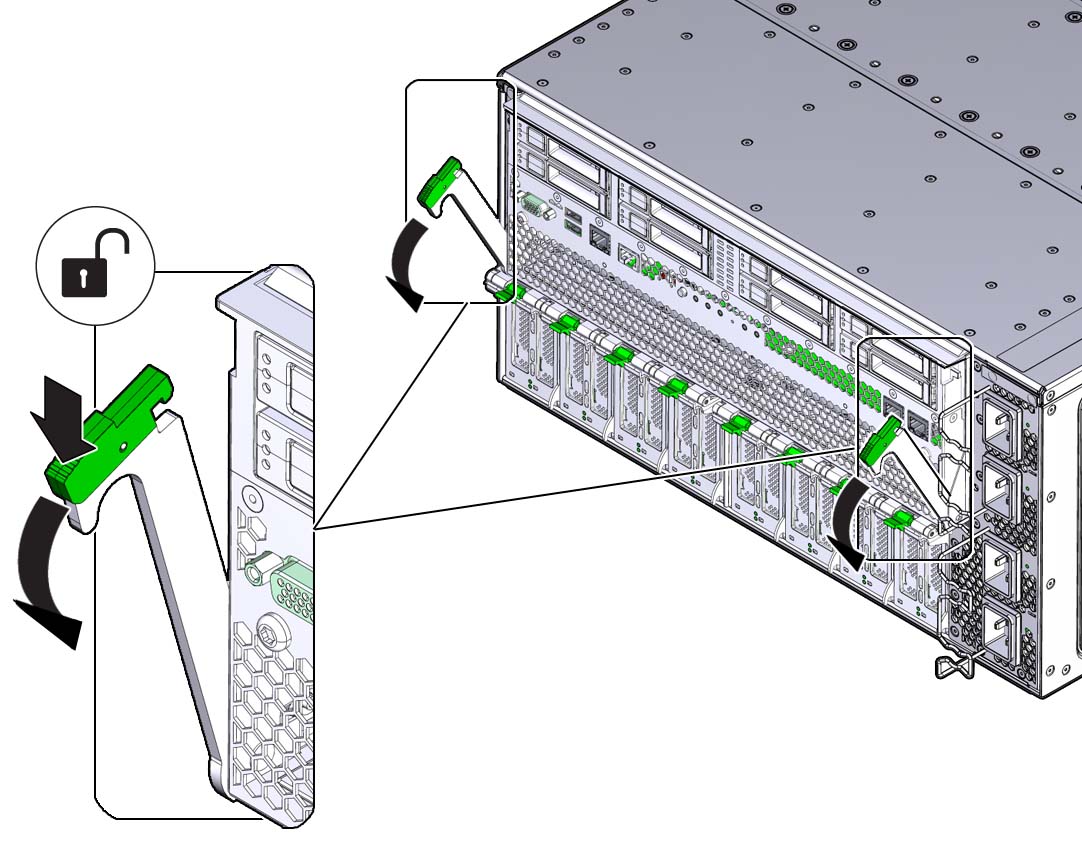

   1. SMOD のハンドルをロック解除するには、両側のハンドルの端にあるリリースラッチを一緒につまみます。

      ロック解除されると、カチッと音がします。



   2. サーバーのミッドプレーンから SMOD を取り外すには、両側のハンドルを SMOD に対して直角 (完全に開いた位置) になるまで下に回します。

      このアクションにより、SMOD のコネクタがサーバーのミッドプレーン上のコネクタから外れます。

   ---

   注意  -  怪我またはコンポーネントの損傷。SMOD のハンドルを使ってサーバーから SMOD を取り外さないでください。

   ---

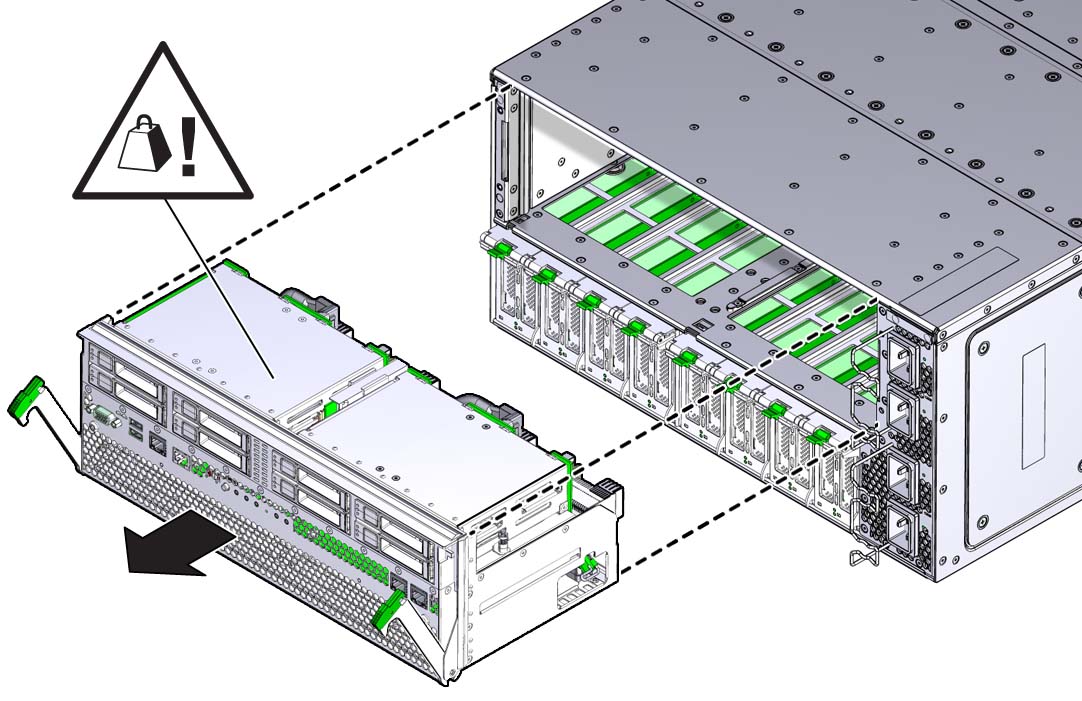

4. SMOD を取り外すには、その側面をつかみ、サーバーから引き出します。


Next Steps

• SMOD を取り付ける
