ミッドプレーンアセンブリを交換する


Caution

注意  -  高電圧。ミッドプレーンおよびバスバーアセンブリの操作時に電源ケーブルをサーバーに接続すると、感電の恐れがあります。これはコールドサービス手順です。サーバーのアクセスパネルを取り外す前に、すべての電源ケーブルを外してください。


この手順では、ラックからサーバーを取り外す必要があります。前面と背面のコンポーネントをすべて取り外すと、サーバーの重量が小さくなります。

障害の発生したバスバーのミッドプレーンアセンブリを交換するには、この手順を使用します。

  1. コールドサービスのためのサーバーの準備を行います。コールドサービスのためのサーバーの準備を参照してください。
  2. サーバーの前面で、8 つのファンモジュールをすべて取り外します。ファンモジュールを取り外すを参照してください。
  3. 両方のファンフレームを取り外します。ファンフレームを取り外すを参照してください。
  4. CMOD を取り外します。CMOD を取り外すを参照してください。
  5. 4 つの PSU を取り外します。PSU を取り外すを参照してください。
  6. FIM を取り外します。FIM を取り外すを参照してください。
  7. サーバーの背面で、サーバーの背面に接続されているケーブルをすべて取り外します。

    ケーブルを外す前に、各ケーブルにラベルを付けて、その接続ポイントを書き留めます。

  8. SMOD を取り外します。SMOD を取り外すを参照してください。
  9. DPCC を取り外します。DPCC を取り外すを参照してください。

    DPCC を取り外す前に、PCIe カードが装着されている各 DPCC にラベルを付けて、そのスロット位置を書き留めます。スロットの名称については、DPCC および PCIe Card スロットの名称を参照してください。

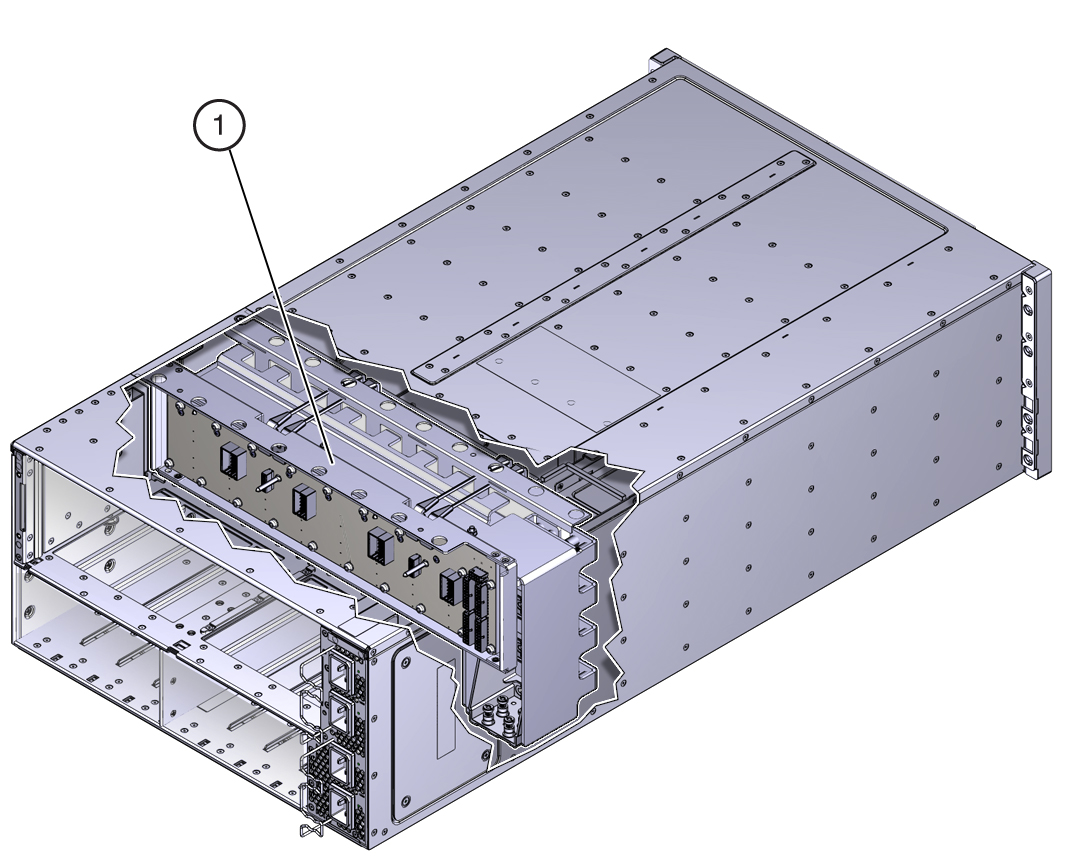

    ミッドプレーンアセンブリはサーバーの内側にあります。次の図では、吹き出し 1 がミッドプレーンアセンブリの位置を示しています。


    image:
  10. サーバーをサーバー前面のラックに固定している 8 本のねじを外します。
  11. リフトを使用してラックからサーバーを取り外します。

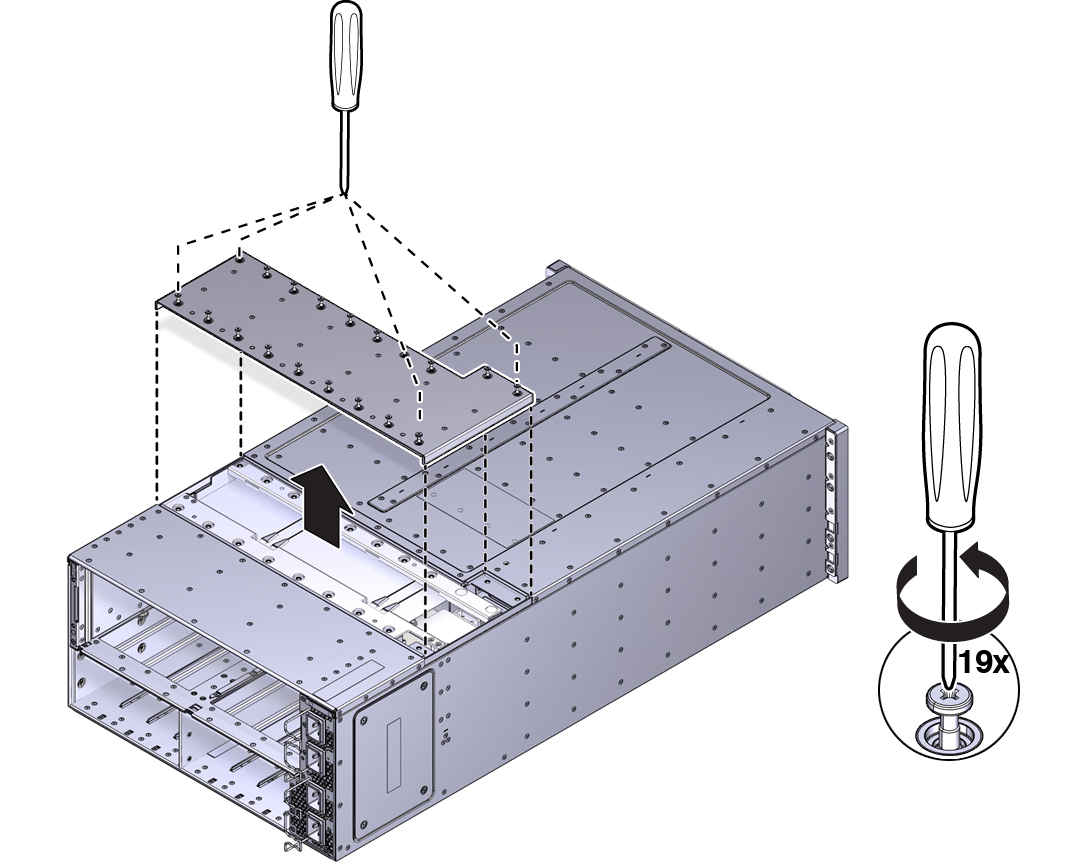

  12. 上部のアクセスパネルにある 19 本の脱落防止機構付きねじを緩めて、パネルを取り外します。
    image:
  13. ミッドプレーンアセンブリの上部を覆っている保護用の黒いプラスチック製の挿入物を慎重に取り外し保管しておきます。

    開口部に対する挿入物の向きに注意してください。挿入物は、爪とフラップを使って開口部にぴったり合わせられています。

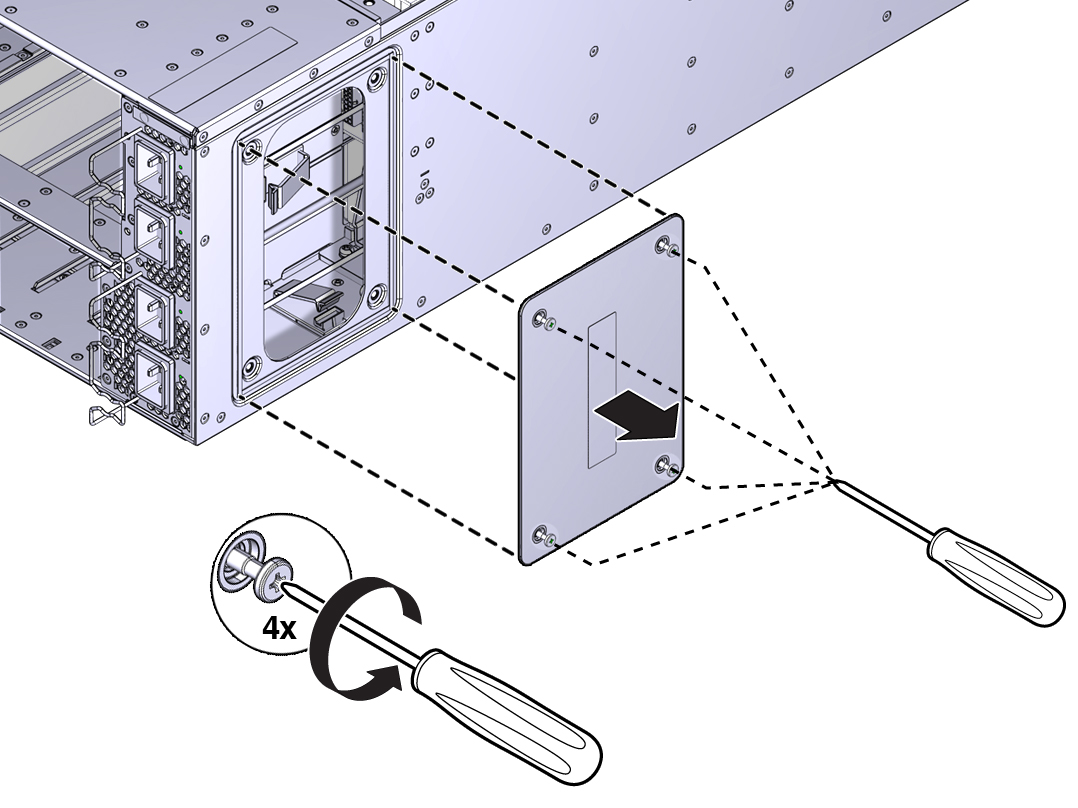

  14. (前面から見て) 左側面のアクセスパネルを固定している 4 本の脱落防止機構付きねじを緩めて、パネルを取り外します。
    image:

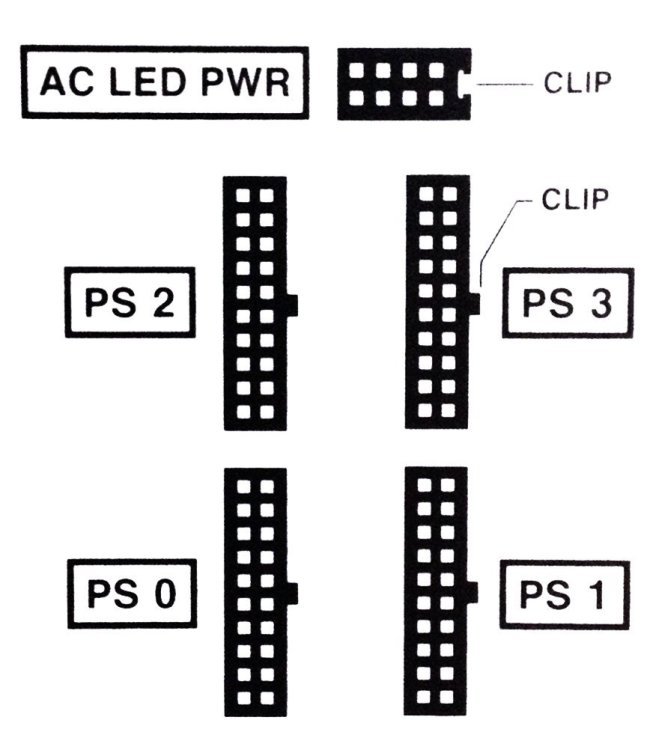

    アクセスパネルの背後にある開口部から、サーバーを経由してミッドプレーンアセンブリの背面に接続されている 5 本のケーブル (4 本の 20 ピン PSU ケーブルと 1 本の AC OK インジケータ LED 用 8 ピンケーブル) にアクセスにできます。ミッドプレーンアセンブリを取り外すには、これらのコネクタを外します。補助として、シャーシの側面にあるラベルに、5 つのコネクタの配置とラベル付けが示されています。

    次の図に、そのラベルの一部を示します。


    image:““
  15. 側面アクセス用の開口部に手を入れて、ミッドプレーンアセンブリの背面から 5 つのコネクタを抜きます。

    Tip  -  コネクタを確認するには、懐中電灯の光を上部アクセス用の小さな開口部からケーブル接続ポイントの真上に当てます。

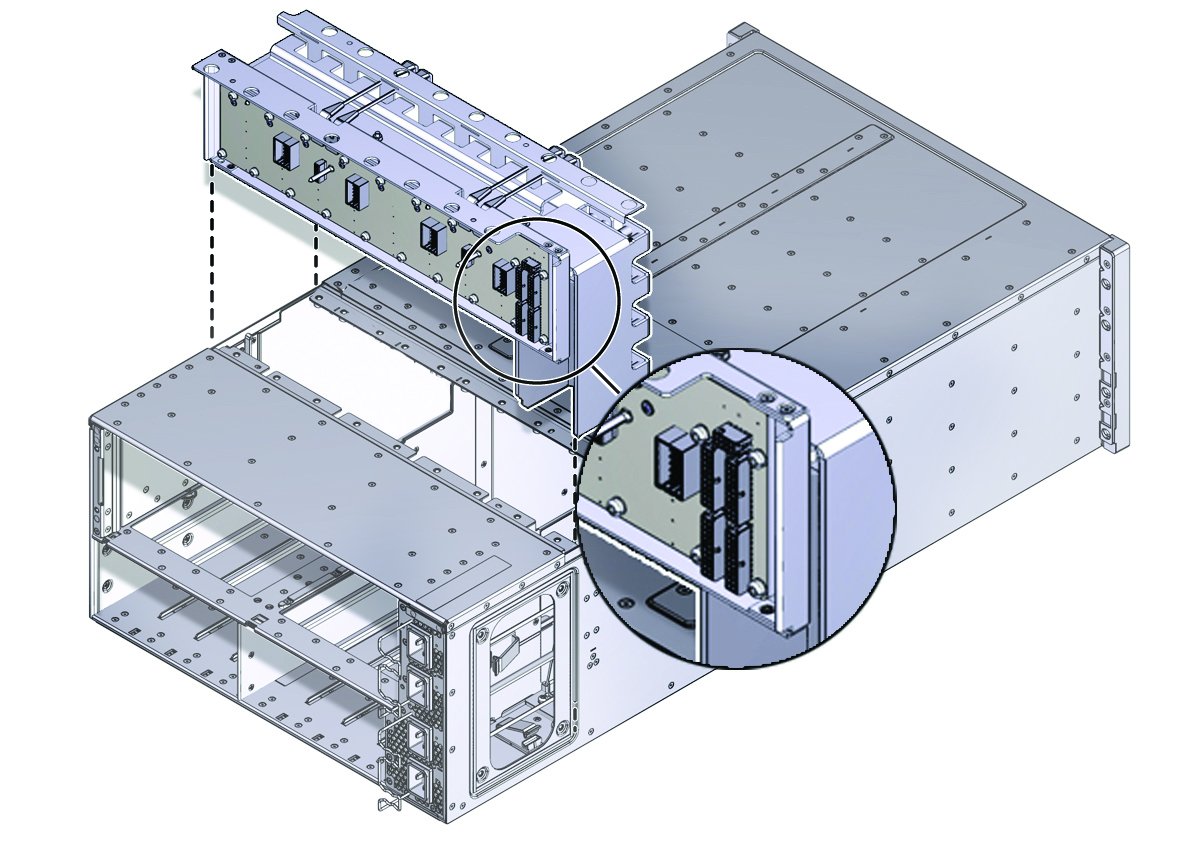

    次の図に、ミッドプレーンの背面にあるコネクタの位置と配置を示します。


    image:ミッドプレーン上のコネクタの詳細を示す図。

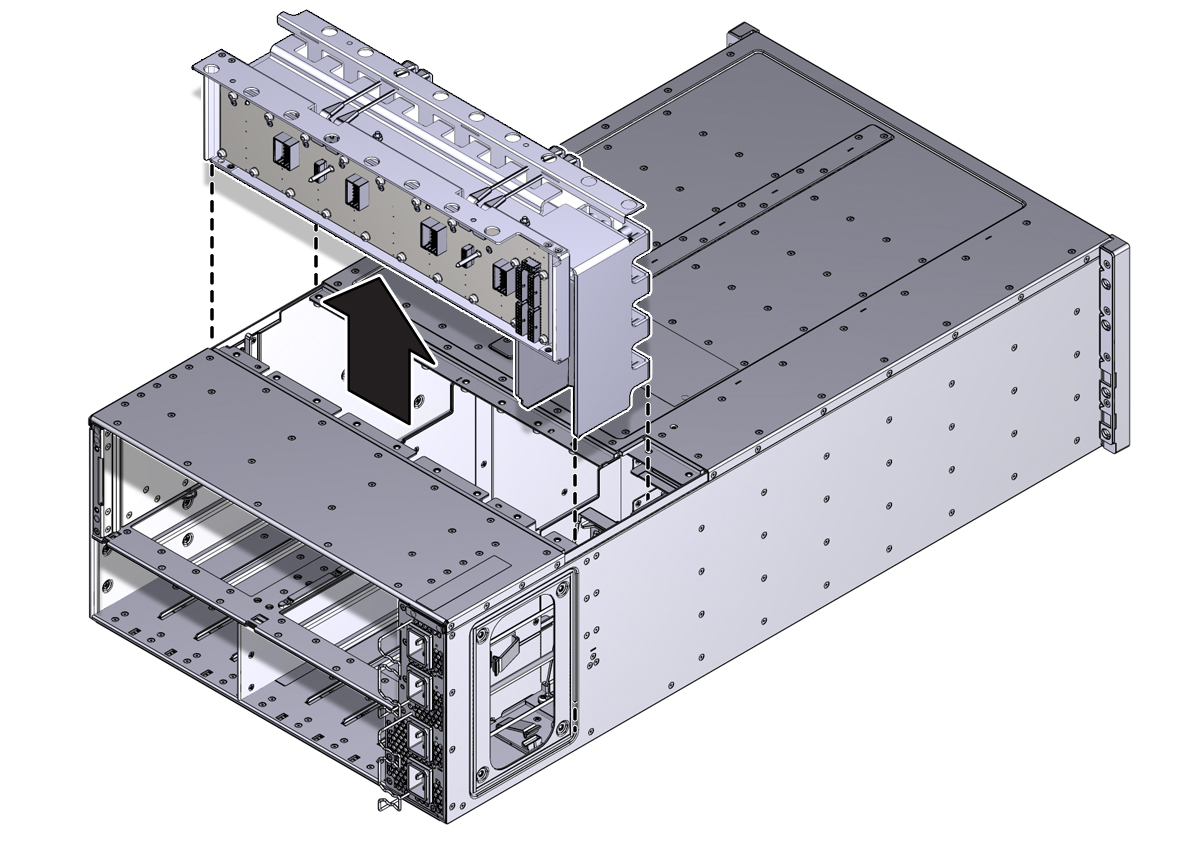

  16. 上部アクセス用の開口部からミッドプレーンアセンブリを持ち上げて、サーバーシャーシ内から取り外します。
    image:サーバー内から取り外されるミッドプレーンアセンブリを示す図。
  17. コネクタがサーバーシャーシの側面アクセス用の開口部から外に垂れ下がるようにしてケーブルを置きます。

    シャーシの内側にあるケーブルは、交換用ミッドプレーンアセンブリの取り付け中に損傷しないように、平らに置くようにしてください。

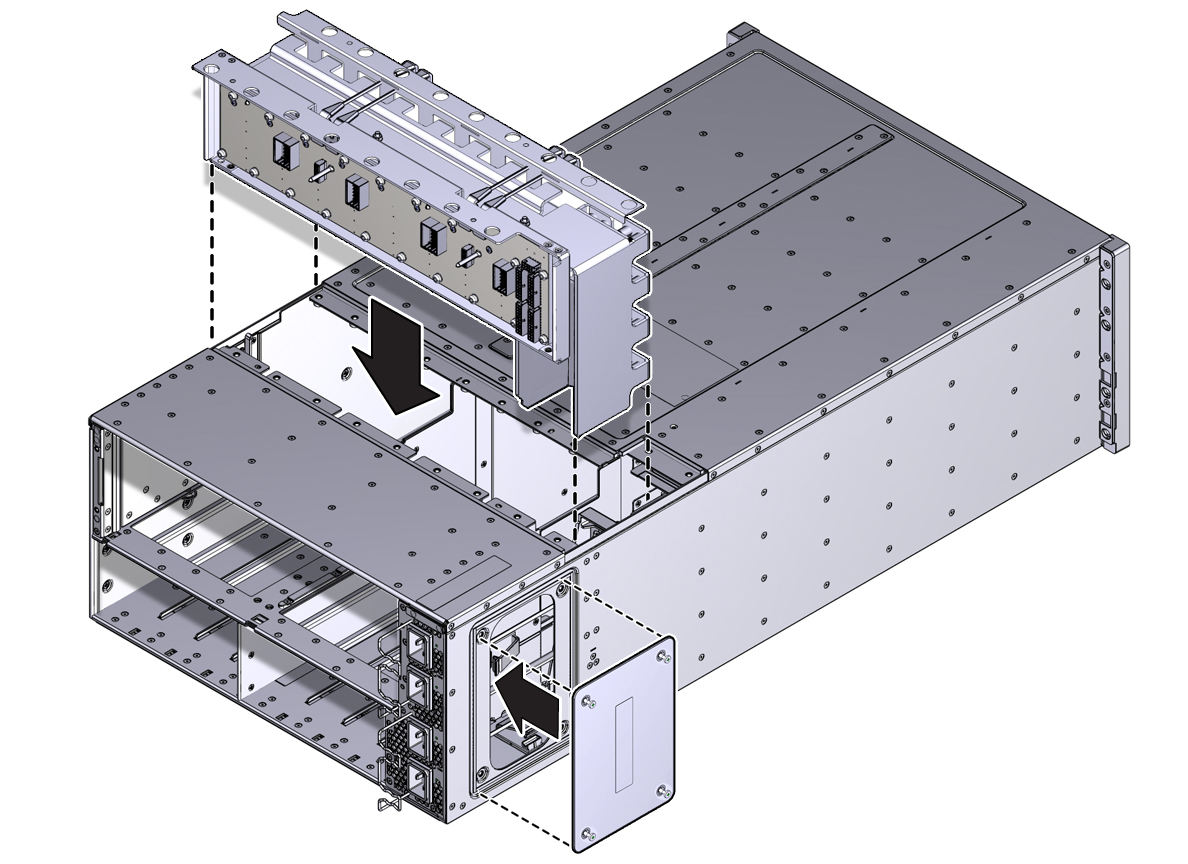

  18. 交換用ミッドプレーンアセンブリをサーバー上部の開口部に合わせて配置します。
  19. ミッドプレーンアセンブリの上部がサーバーの上部と水平になるまで、アセンブリをサーバー内に慎重に下ろします。

    ミッドプレーンアセンブリをサーバー内に下ろすときにケーブルやコネクタを損傷しないよう注意してください。


    image:
  20. 5 本のケーブルをミッドプレーンアセンブリの背面のコネクタに接続します。

    コネクタが正しく配置されていることを確認して、コネクタの側面にあるキー (突起部) がミッドプレーンアセンブリ上のコネクタのノッチと合うようにします。操作と見え方を最適にするには、最初に PS 0 のラベル付きケーブルを接続し、次に PS 2、PS 1 の順に接続し、最後に PS 3 を接続します。いちばん最後に、AC 電源インジケータボード用のケーブルを接続します。


    image:““
  21. 側面アクセス用カバーをアクセス用の開口部に置いて、4 本の脱落防止機構付きねじがシャーシの側面の穴と合うようにします。
  22. アクセス用カバーにシャーシに固定するには、4 本の脱落防止機構付きねじを締めます。
  23. ミッドプレーンアセンブリ上部の上に黒いプラスチック製の挿入物を取り付けます。

    挿入物の向きが正しいことを確認します。挿入物は、爪とフラップを使って開口部にぴったり合わせられています。

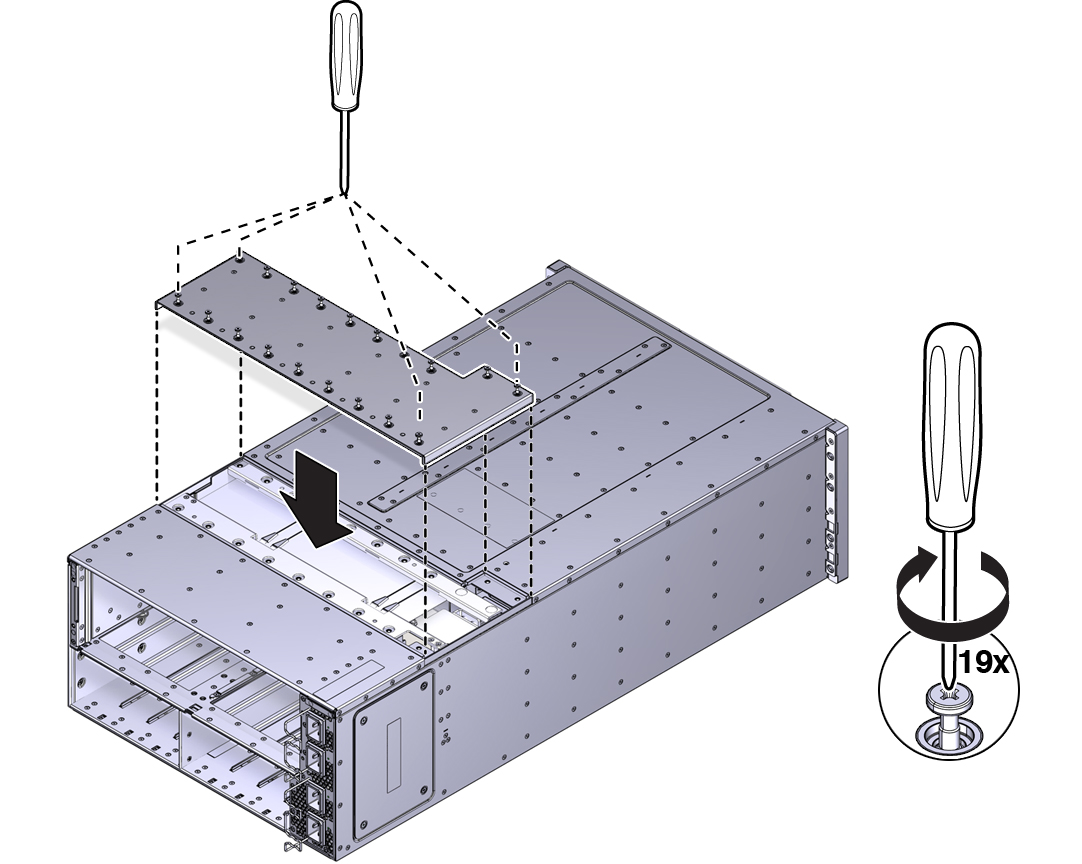

  24. 上部アクセス用カバーをシャーシの上部にある開口部と合わせます。
  25. そのカバーをシャーシに固定するには、19 本の脱落防止機構付きねじを締めます。
    image:サーバー内から取り外されるミッドプレーンアセンブリを示す図。
  26. シャーシをラックに取り付けます。
  27. サーバーの前面で:
    1. CMOD を取り付けます。CMOD を取り付けるを参照してください。

      サーバーには CMOD が 4 つある場合も、8 つある場合もあります。

    2. 両方のファンフレームを取り付けます。ファンフレームを取り付けるを参照してください。
    3. 8 つのファンモジュールをすべて取り付けます。ファンモジュールを取り付けるを参照してください。
    4. FIM を取り付けます。FIM を取り付けるを参照してください。
    5. 4 つの PSU を取り付けます。PSU を取り付けるを参照してください。
  28. サーバーの背面で:
    1. SMOD を取り付けます。SMOD を取り付けるを参照してください。
    2. DPCC を取り付けます。DPCC を取り付けるを参照してください。

      スロットの名称については、DPCC および PCIe Card スロットの名称を参照してください。

      ミッドプレーンアセンブリはサーバーの内側にあります。次の図では、吹き出し 1 がミッドプレーンアセンブリの位置を示しています。

    3. ケーブルを、サーバーの背面にあるそれぞれのコネクタとポートに接続します。
  29. 稼働に向けサーバーを準備します。サーバーの再稼働を参照してください。
