ストレージドライブを取り付ける

このコンポーネントは、サーバーの前面から直接アクセスします。

始める前に

  1. ホットサービスのためのサーバーの準備を行います。ホットサービスのためのサーバーの準備を参照してください。

    あるいは、コールドサービスのためのサーバーの準備を行うには、コールドサービスのためのサーバーの準備を参照してください。

  2. 必要に応じて、スロットから HDD フィラーパネルを取り外します。

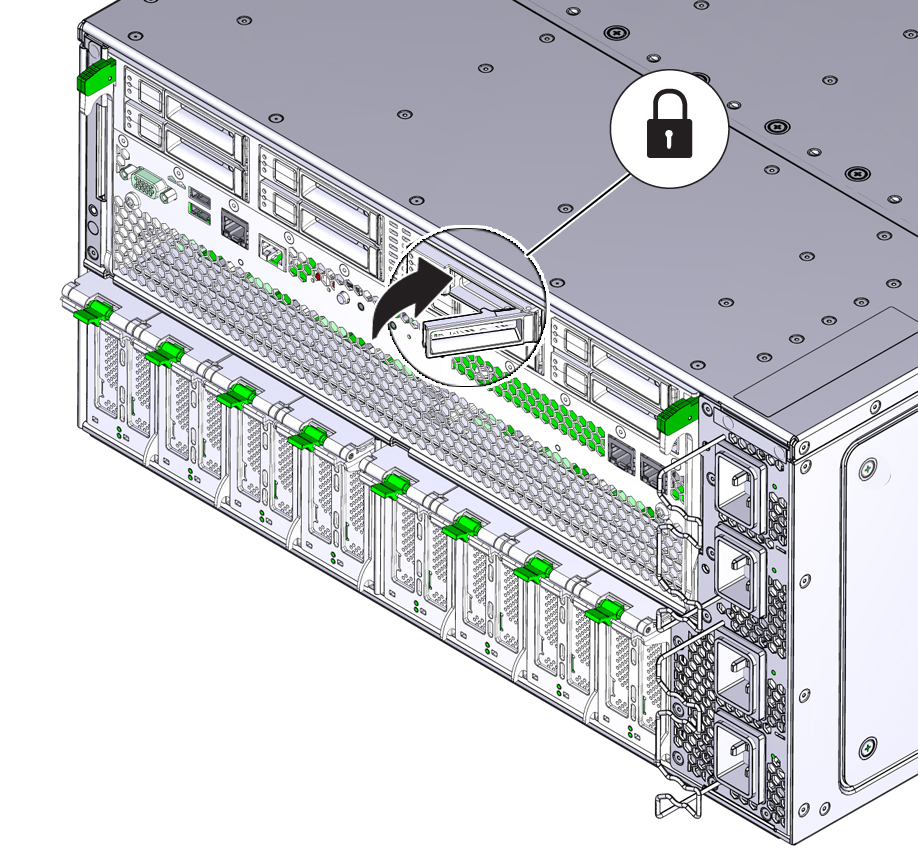

    1. フィラーパネルの前面にあるハンドルリリースボタンを押します。

      ばね付きのハンドルがパッと開きます。

    2. フィラーパネルを取り外すには、ハンドルを使用してそれをスロットから引き出します。
  3. ドライブハンドルが開いていることを確認します。

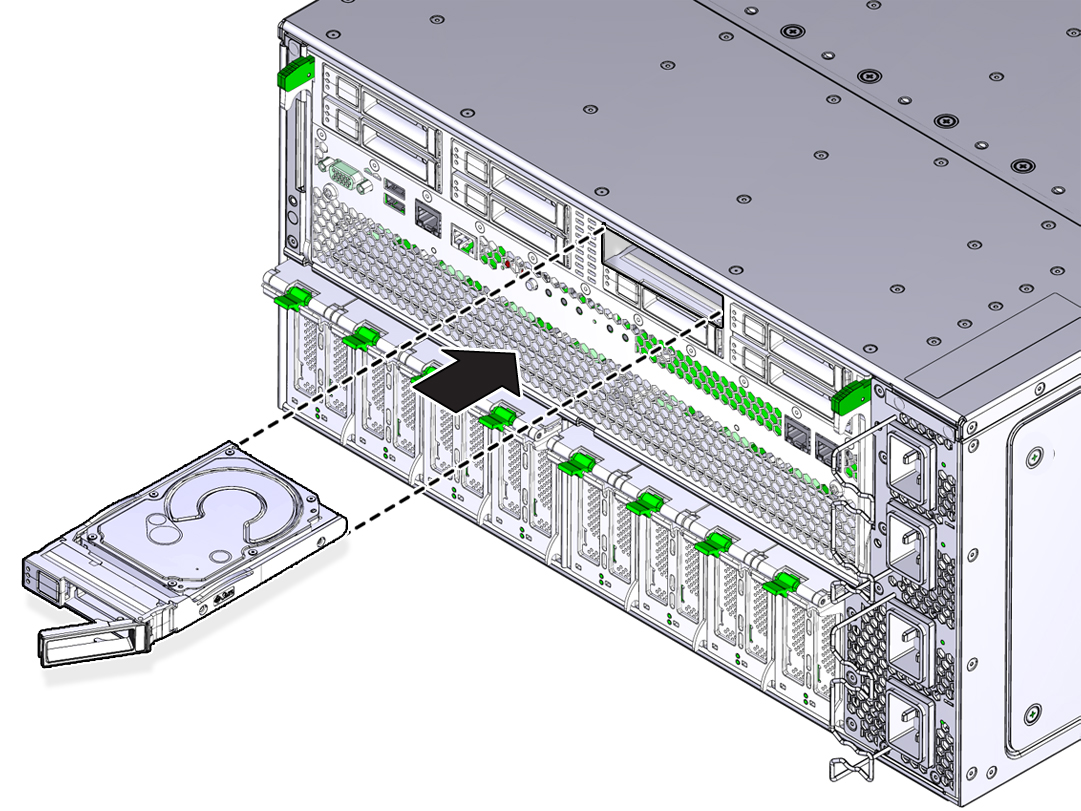

  4. 開いているハンドルが右側になるようにドライブを空のスロットに合わせます。
    image:
  5. ドライブをスロットに挿し込み、それが SMOD の前面と水平になるまで内側に押し込みます。
  6. ハンドルを閉じた位置まで回します
    image:

参照
