内蔵 USB フラッシュドライブを取り外す

これは、SMOD を取り外すことで、サーバーの背面から操作できる内部コンポーネントです。内蔵 USB フラッシュドライブにアクセスして取り外すには、この手順を使用します。

始める前に

  1. コールドサービスのためのサーバーの準備を行います。コールドサービスのためのサーバーの準備を参照してください。
  2. SMOD を取り外します。SMOD を取り外すを参照してください。
  3. 前面が自分の方を向くようにして、SMOD を平面に置きます。
  4. SMOD のハンドルを閉じます。
  5. 背面 (コネクタ側) が自分の方を向くように SMOD を 180 度回転させます。
  6. SMOD を裏返して、HBA カードを探します。

    注 -  SMOD のコネクタ側 (背面) をまだ自分の方に向けておいてください。

    USB フラッシュドライブは、SMOD の内側の HBA カードの横にあります。次の図では、吹き出し 1 が USB フラッシュドライブの位置を示しています (吹き出し 2 は HBA カードの位置を示し、吹き出し 3 はカードロックレバーを示す)。


    image:SMOD の下側にあるコンポーネントを示す、吹き出し付きの図。
  7. USB ドライブを取り外すには、それをスロットから引き出します。

    2 つの内蔵 USB スロットのうち 1 つには、Oracle System Assistant ドライブが格納されていることがあります。

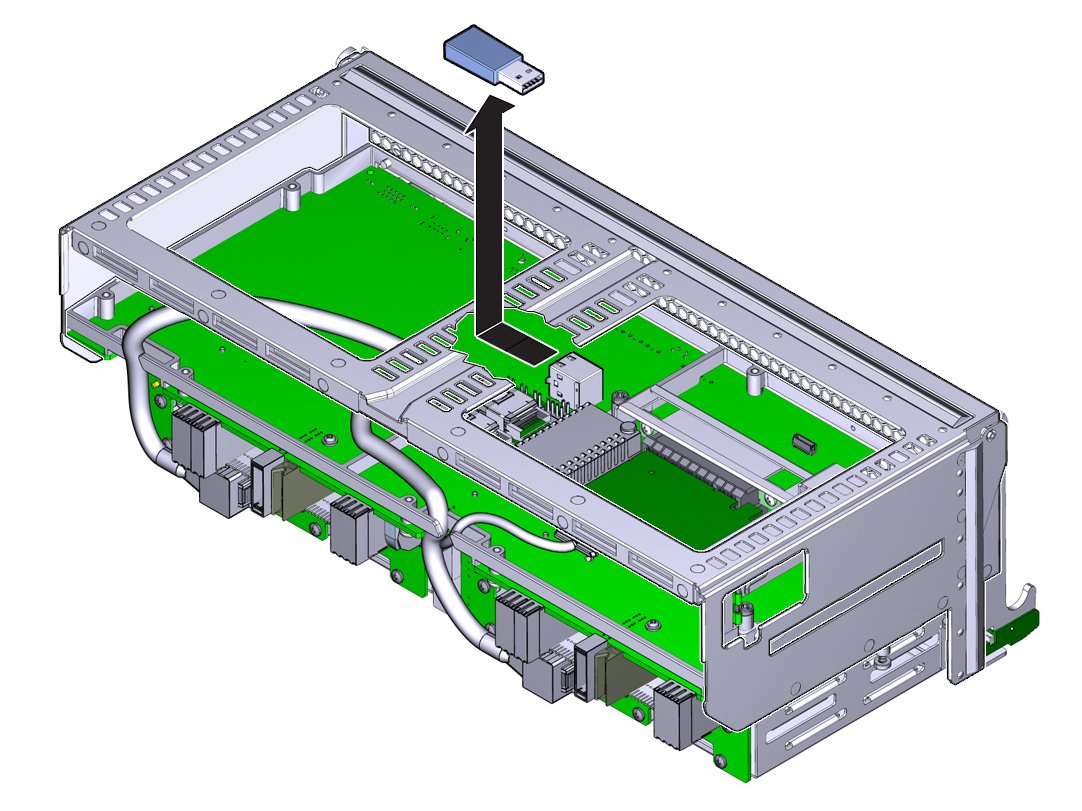

    image:USB フラッシュドライブの取り外しを示す図。
