DPCC を取り付ける

PCIe カードの交換または構成の一環として、この手順を実行します。DPCC を取り外すには、DPCC を取り外すを参照してください。

始める前に

  1. ホットサービスのためのサーバーの準備を行います。ホットサービスのためのサーバーの準備を参照してください。

    あるいは、コールドサービスのためのサーバーの準備を行うには、コールドサービスのためのサーバーの準備を参照してください。

  2. DPCC の上部が閉じて固定されており、DPCC の前面にあるレバーが完全に開いた位置にあることを確認します。

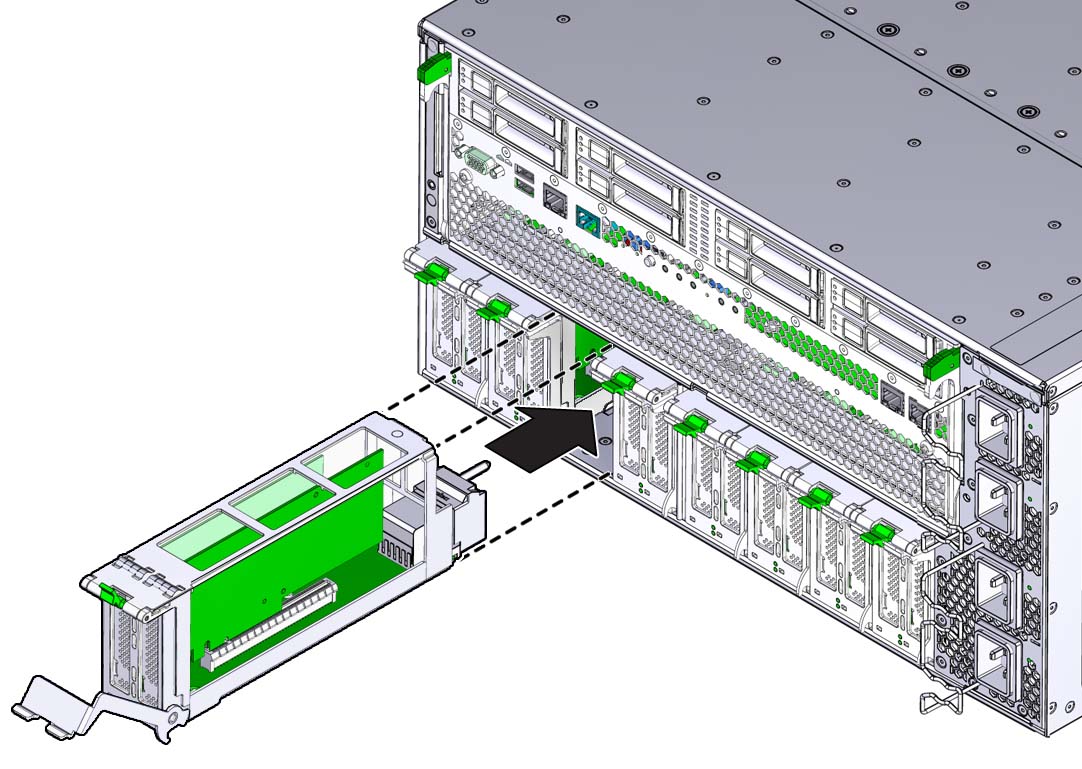

  3. DPCC の位置を空きスロットに合わせます。

    DPCC のコネクタ側 (背面) がサーバーに向かって内側を向きます。


    image:スロットに合わせた DPCC を示す図。
  4. DPCC をスロット内に挿し込み、止まるまでスライドさせます。

    これにより、DPCC がサーバーの背面からわずかに突き出た状態になります。DPCC をこの位置よりも内側に押し込もうとしないでください。

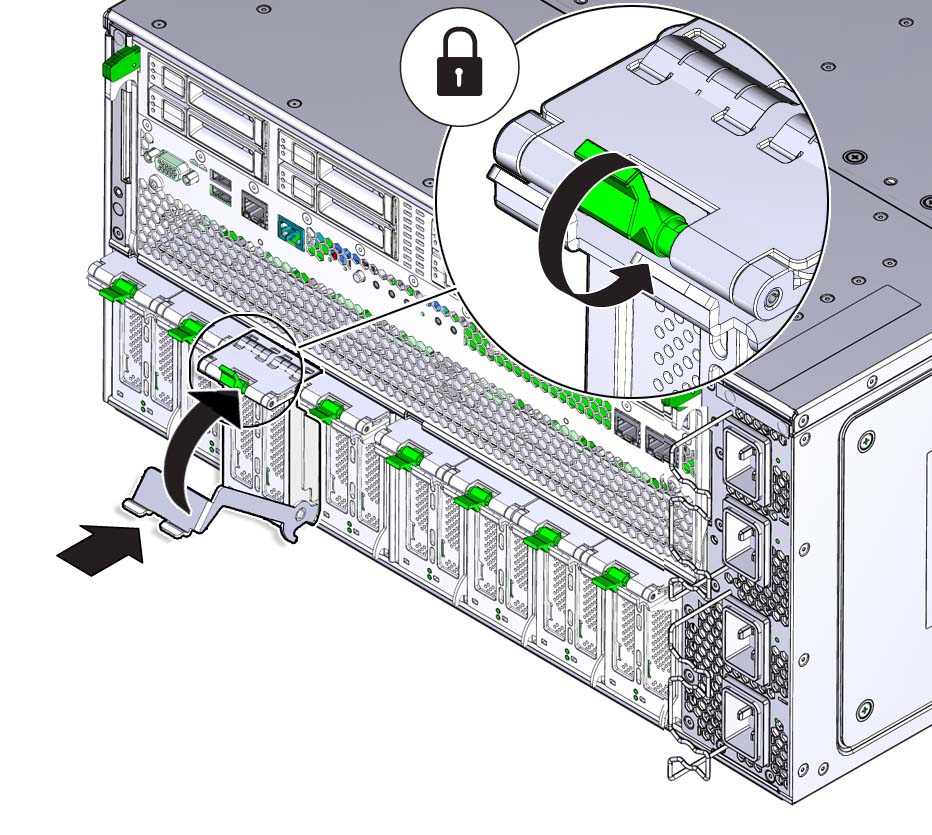

  5. 所定の位置にロックされるまで、DPCC のハンドルを上に回します。

    Caution

    注意  -  指を挟まないように注意してください。レバーを閉じるときは、その背面に指が触れないようにしてください。


    このアクションにより、DPCC が内側に引き込まれ、DPCC 内のコネクタがサーバーのミッドプレーン上のコネクタとかみ合います。


    image:サーバーへの DPCC の取り付けを示す図。
  6. スタイラスを使用して、DPCC の前面にある両方の ATTN ボタンを押します。

    これらのボタンは、デバイスをオンラインにするリクエストをシステムに通知します。システムがそのリクエストを確認すると、緑色の OK インジケータが点灯します。

  7. DPCC の前面にある緑色の OK インジケータが点灯していることを確認します。
