PCIe カードを取り付ける

PCIe カードは、デュアル PCIe カードキャリア (DPCC) の内側にペアで取り付けられています。PCIe カードを取り付けるには、最初にその DPCC を取り外す必要があります (DPCC を取り外すを参照)。

PCIe カードを交換する場合やその構成を変更する場合は、この手順を実行します。

始める前に

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

1. ホットサービスのためのサーバーの準備を行います。ホットサービスのためのサーバーの準備を参照してください。

   あるいは、コールドサービスのためのサーバーの準備を行うには、コールドサービスのためのサーバーの準備を参照してください。

2. DPCC PCIe スロットを特定します。
3. 必要に応じて DPCC を取り外します。DPCC を取り外すを参照してください。
4. 蝶番が左側になるように DPCC の向きを合わせます。
5. DPCC の上部を開くには、蓋の蝶番がない側の端にあるリリースラッチを持ち上げ、蓋を上に回してから左に回します。

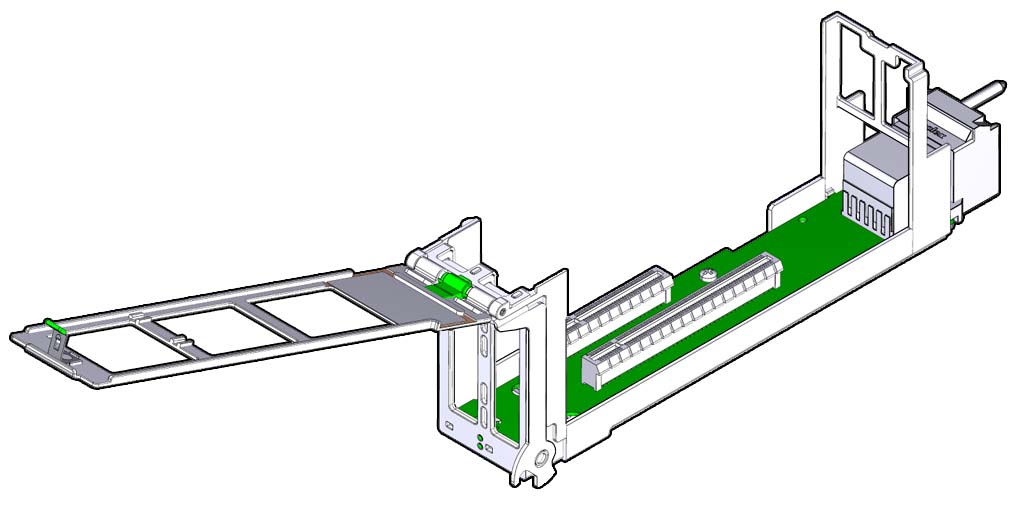

6. DPCC の上部カバーが開いていることを確認します。

   DPCC の上部は一方の端が蝶番で連結されています。開くには、蝶番のない側の端にある爪を持ち上げます。



7. エッジ (バス) コネクタが下向きになり、I/O (ケーブル) コネクタが左を向くように、PCIe カードの向きを合わせます。

   これにより、カードの部品面が向こう側を向くようになります。

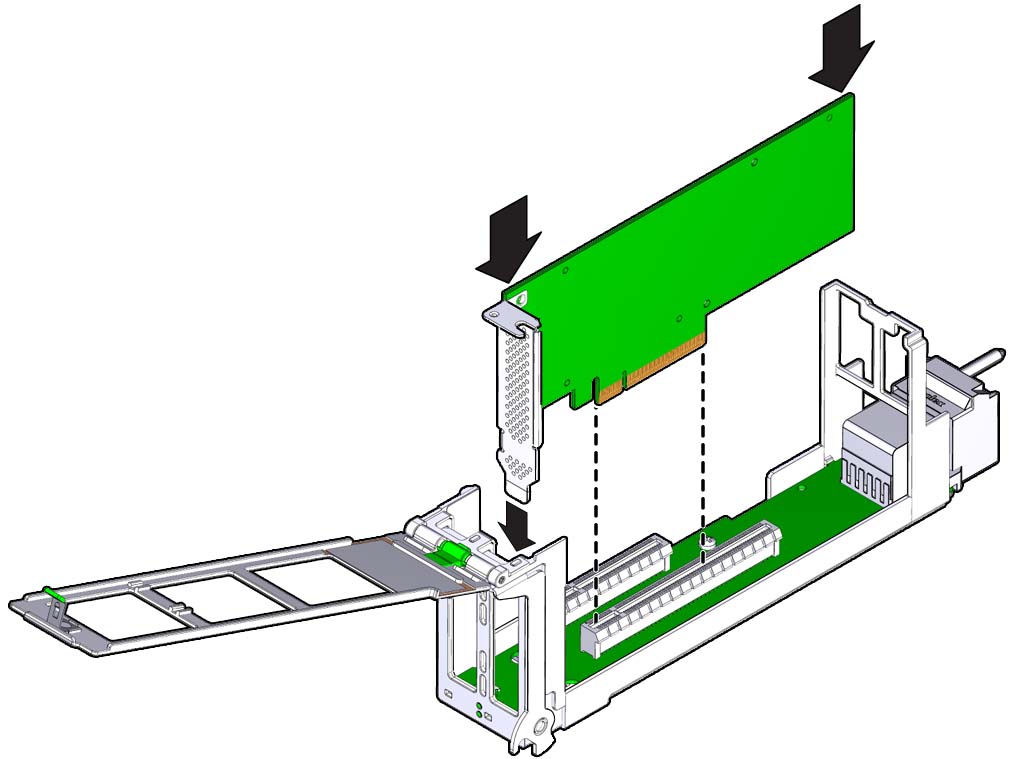

8. カードを取り付けるには、エッジコネクタを DPCC 内のスロットに合わせ、カードを押し下げてスロットに挿入します。

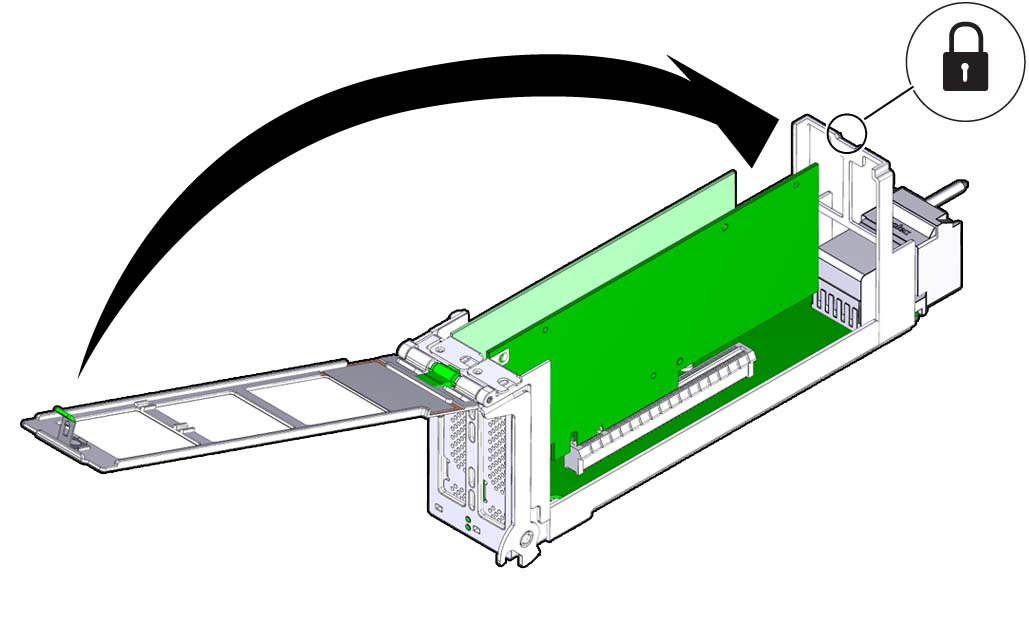

9. DPCC の上部を閉じるには、それを右に回して、上部の端にあるクリップが DPCC の蝶番のない側の端に固定されるようにします。

   ---

   注意  -  指を挟まないように注意してください。上部を閉じるときは、その下側に指が触れないようにしてください。

   ---




Next Steps

• DPCC を取り付ける
