ファンフレームを取り付ける

ファンフレームの取り付け時は、そのフレームの中央にある緑色の爪のところをつかみます。4 CMOD 構成と 8 CMOD 構成のどちらのサーバーを動作させる場合にも、2 つのファンフレームおよび 8 つすべてのファンモジュールが取り付けられている必要があります。

始める前に

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

• 取り外し手順については、ファンフレームを取り外すを参照してください。

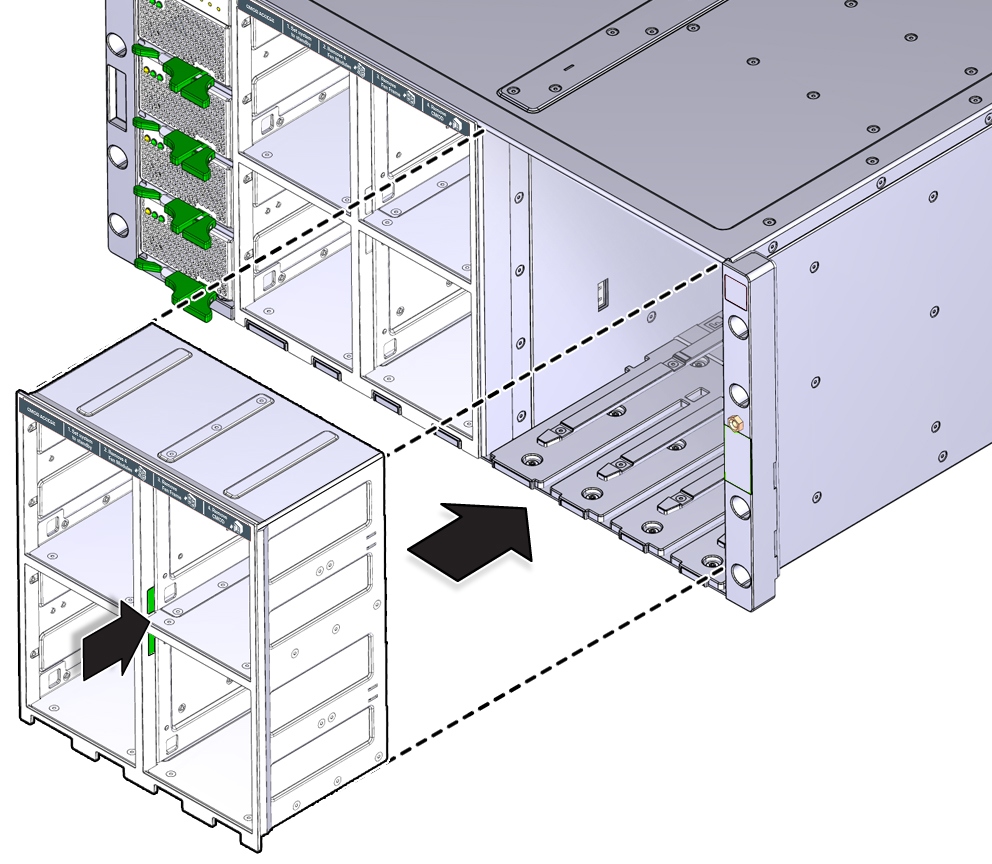

1. 通気ベーンの蝶番を上にして、サーバー前面の開口部にファンフレームを置きます。


   ---

   注 -  ファンフレームの中央には緑色のラベルが付いています。このラベルは、フレームの取り付けまたは取り外しを行うときにフレームをつかむ場所を示しています。

   ---

2. ファンフレームをサーバー内に挿し込み、それが止まってサーバーの前面と水平になるまでスライドさせます。

Next Steps

• ファンモジュールを取り付ける
