CMOD を取り付ける

CMOD の交換後、またはその内部コンポーネントの保守後に CMOD を取り付けるには、この手順を使用します。4 CMOD 構成から 8 CMOD 構成にサーバーをアップグレードする場合は、必要な準備手順が記載されたアップグレード手順 (サーバーをアップグレードする) を参照してください。

始める前に

• CMOD を取り外す

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

1. CMOD レバーが完全に開いた位置にあることを確認します。
   1. レバーの端にある緑色の爪を一緒につまみます。
   2. レバーを下に回して、CMOD から離します。

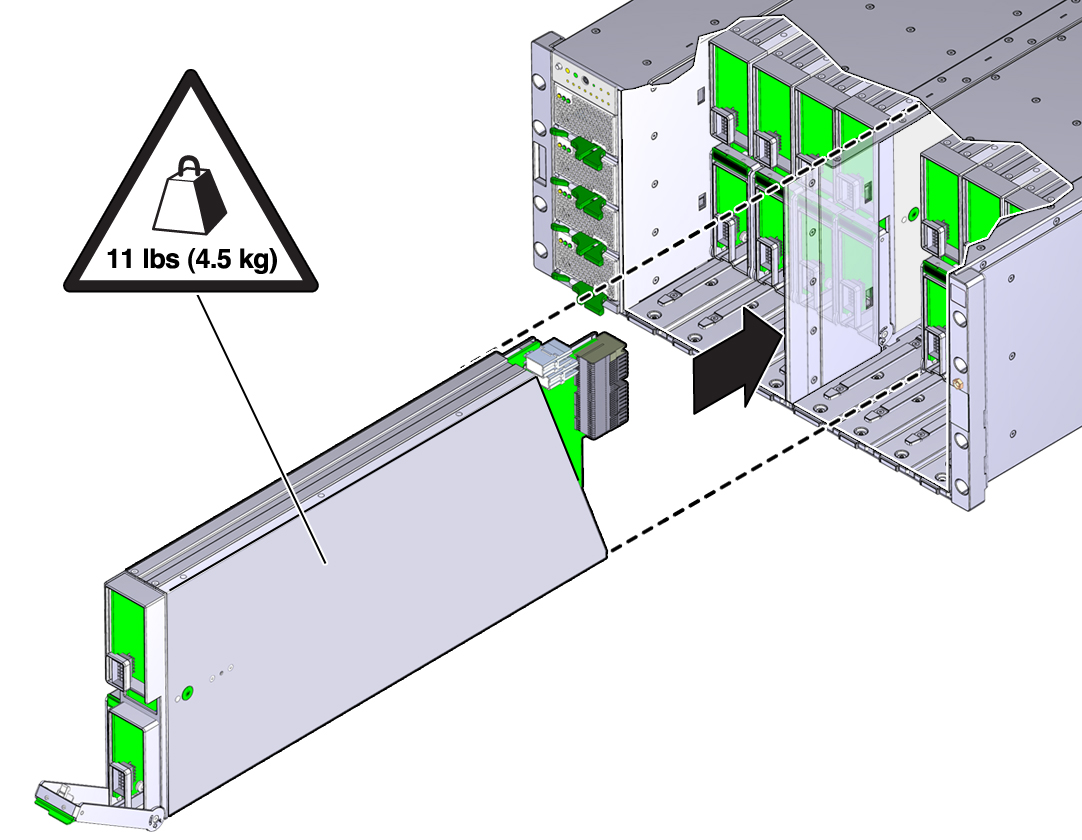

2. コネクタ端部がスロット側になるように CMOD を置きます。

3. 正面側では、レバーの蝶番が下にあることを確認します。

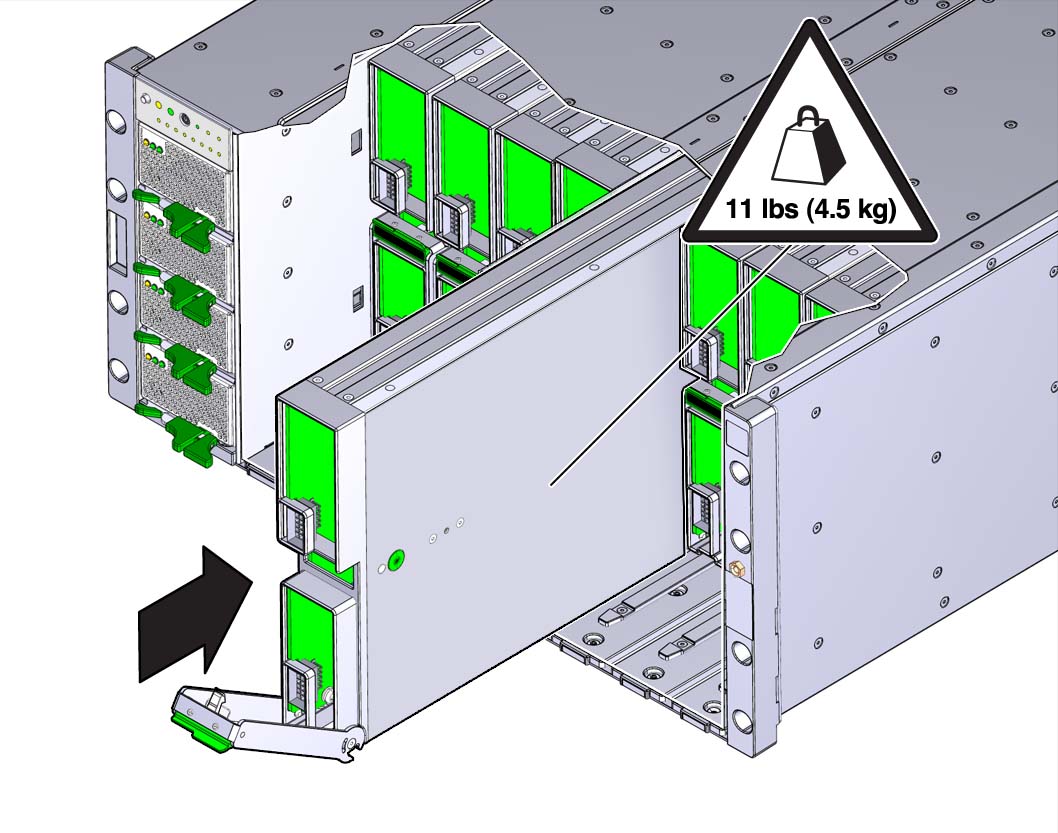

4. CMOD をスロット内に挿し込み、止まるまでスライドさせます。

   この位置で、レバーの蝶番にある歯止めがサーバーのスロットと合います。

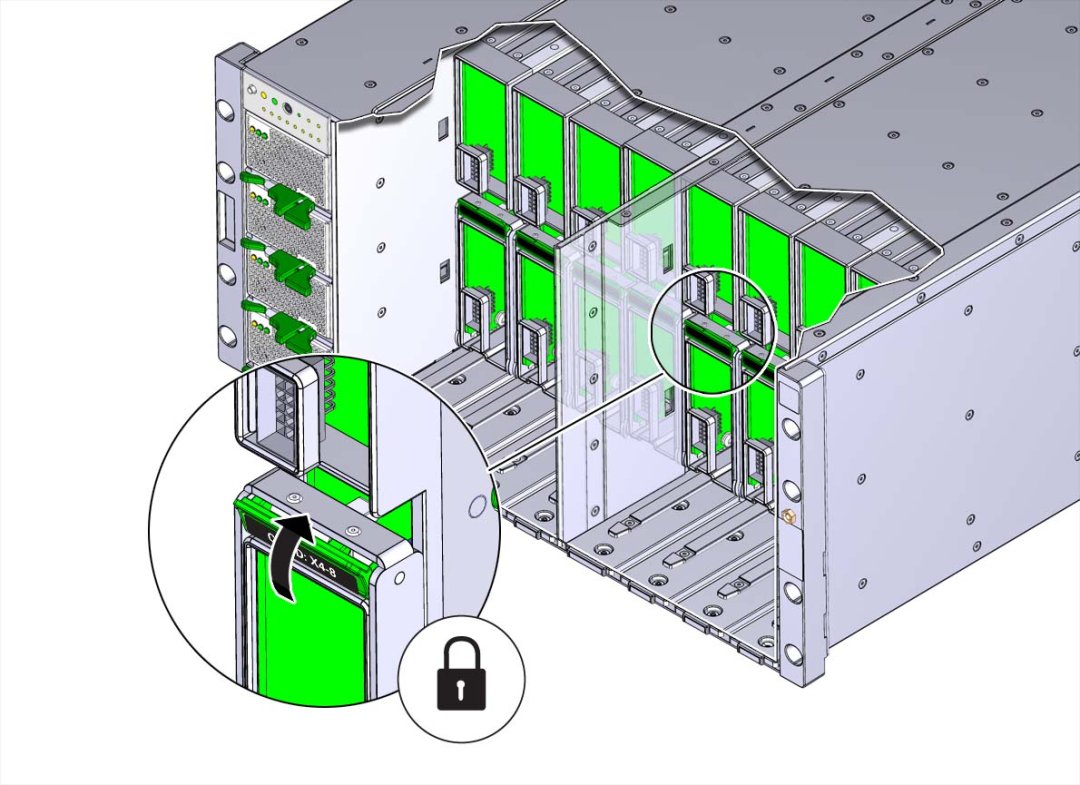

5. CMOD を取り付けるには、それが所定の位置にロックされて CMOD の前面と水平になるまでレバーを上に回します。

   ---

   注意  -  指を挟まないように注意してください。レバーを操作する際に、レバーの後ろ側や蝶番側の端から指を離しておきます。

   ---

   レバーを上に回すことにより、CMOD がスロット内に引き込まれ、CMOD コネクタがミッドプレーンのコネクタに接続されます。



6. ファンフレームを取り付けます。ファンフレームを取り付けるを参照してください。
7. 4 つのファンモジュールを取り付けます。ファンモジュールを取り付けるを参照してください。
8. 稼働に向けサーバーを準備します。サーバーの再稼働を参照してください。
