DPCC を取り外す

このコンポーネントは、サーバーの背面から直接操作します。デュアル PCIe カードキャリア (DPCC) には 2 枚の PCIe カードを格納できます。PCIe カードを交換したり、PCIe カードの取り外しと取り付けを行なったりするには、この手順を実行する必要があります。

始める前に

• コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

1. ホットサービスのためのサーバーの準備を行います。ホットサービスのためのサーバーの準備を参照してください。

   あるいは、コールドサービスのためのサーバーの準備を行うには、コールドサービスのためのサーバーの準備を参照してください。

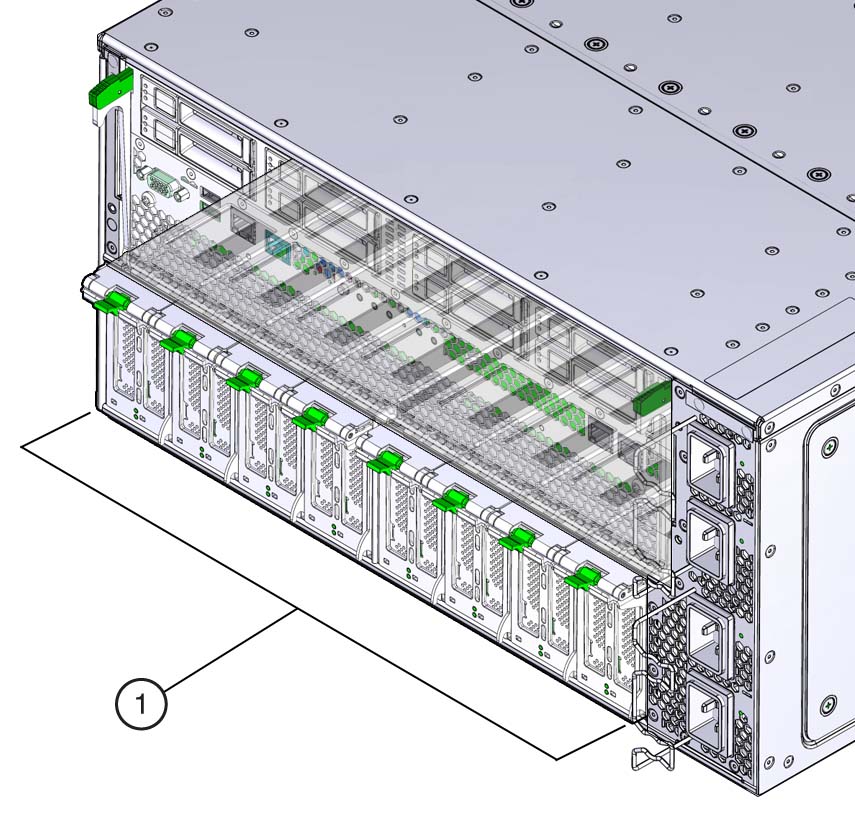

2. DPCC を特定します。

3. スタイラスを使用して、DPCC の前面にある両方の Attn ボタンを押します。

   Attn ボタンは、PCIe カードを取り外すリクエストをシステムに通知します。システムがそのリクエストを確認すると、デバイスがオフラインになり、DPCC の前面にある両方のインジケータが点灯します。両方のインジケータが点灯している場合は、コンポーネントを取り外しても問題ありません。

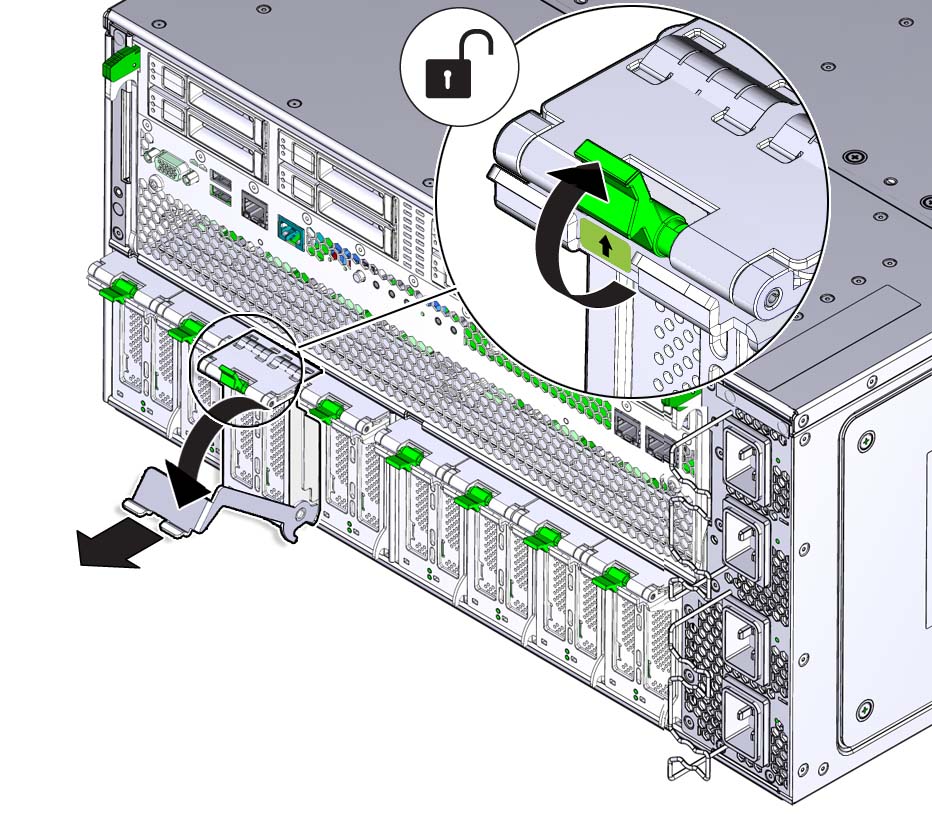

4. DPCC のレバーをロック解除するには、リリースラッチを持ち上げ、レバーを下向きに引っ張り、サーバーから引き出します。


   このアクションにより、PCIe カードの I/O コネクタが CMOD 後部のコネクタから外れます。

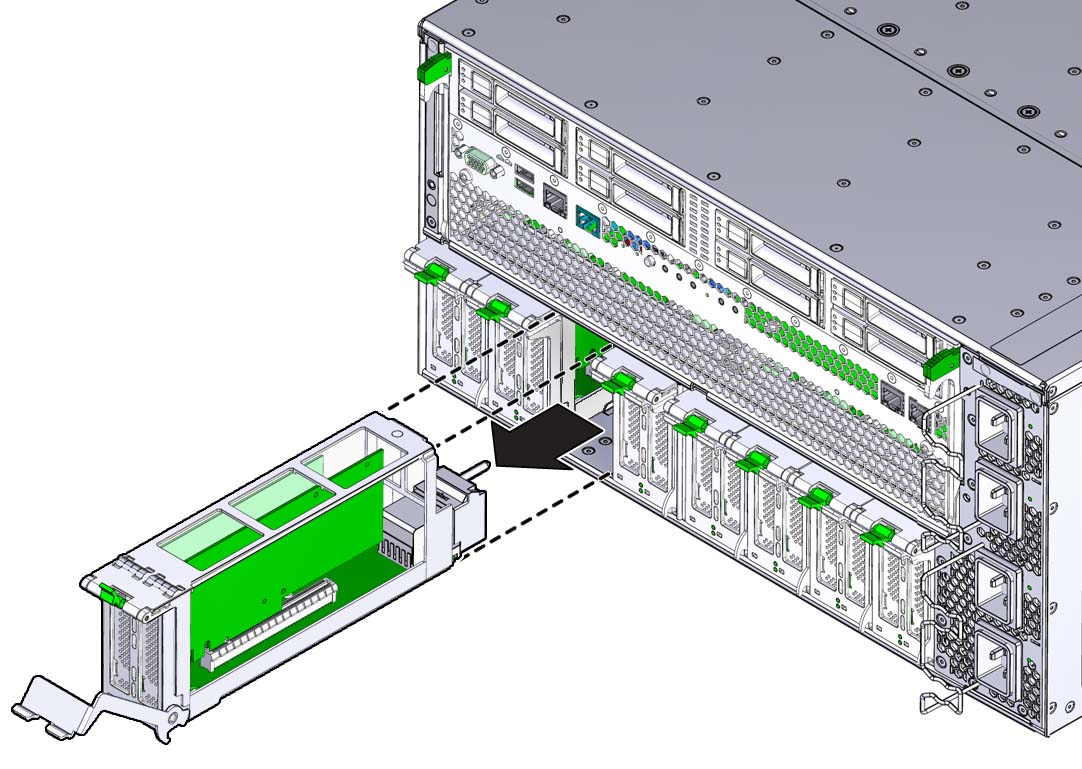

5. DPCC を取り外すには、それをサーバーから引き出します。


Next Steps

• PCIe カードを取り外す
