SPARC T7-2 サーバーサービスマニュアル

印刷ビューの終了

更新: 2016 年 6 月



SPM の取り外し

SPM の交換は、資格を持ったサービス要員のみが実施する必要があるコールドサービス手順です。この手順を実行する前に、サーバーの電源を完全に切断する必要があります。


Caution

注意  -  マザーボード構成部品を取り扱う前に、すべての電源がサーバーから取り外されていることを確認します。この手順を実行する前に、サーバーから電源ケーブルを取り外す必要があります。



Caution

注意  -  この手順では、静電放電に弱いコンポーネントを取り扱う必要があります。静電放電は、コンポーネントの障害の原因となる可能性があります。


SPM 障害が検出された場合、フロントパネルにあるオレンジ色の SP 障害 LED が点灯します。

  1. SPM を取り外す前に Oracle ILOM 構成のバックアップを作成してください。

    Oracle ILOM プロンプトで、次を入力します。

    -> cd /SP/config
    -> dump -destination uritarget


    ここでは、uriで使用できる値は、tftp、ftp、sftp、scp、http、https です。

    target は、構成情報を格納する場所です。例:

    -> dump -destination tftp://129.99.99.99/pathname
  2. 保守作業の準備をします。

    保守の準備を参照してください。

  3. SPM を見つけます。

    内蔵コンポーネントの位置を参照してください。

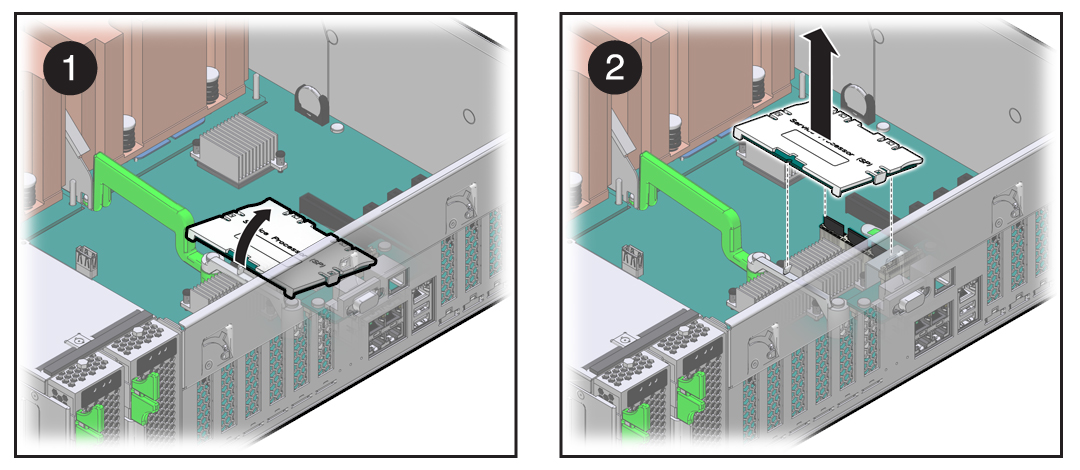

  4. SPM の 2 か所をつかんで持ち上げ、マザーボード上のコネクタから外します (パネル 1)。
    image:SPM の取り外しを示す図。

    注 -  マザーボードを交換するために SPM を取り外す場合は、静電気から保護された場所に SPM を取っておきます。新しいマザーボードに SPM を再度取り付ける必要があります。
  5. SPM を持ち上げ、マザーボードから取り外します (パネル 2)。
  6. 新しい SPM を取り付けます。

    SPM の取り付けを参照してください。
