SPARC T7-2 サーバーサービスマニュアル

PCIe カードまたはフィラーを取り外す

これは、お客様自身で実施できるコールドサービス手順です。この手順を実行する前に、サーバーの電源を完全に切断してください。

---

注意  -  この手順では、ESD に弱いコンポーネントを扱う必要があるため、サーバーコンポーネントに障害が発生する可能性があります。

---

1. 保守作業の準備をします。

   保守の準備を参照してください。

2. 取り外す PCIe カードまたはフィラーを探します。

   PCIe スロットとその位置については、背面パネルのコンポーネント (保守)を参照してください。

   PCIe カードフィラーを取り外す場合は、Step 5 を参照してください。

3. 必要に応じて、取り外す各 PCIe カードのスロット位置を書き留めておきます。
4. PCIe カードからデータケーブルをすべて取り外します。

   あとでふたたび取り付けることができるように、すべてのケーブルの位置を書き留めます。

5. PCIe カードスロットクロスバーをシャーシの内側に引いて、ロックされている位置から外します。
   • PCIe カードを取り外す場合は、これらの図を参照してください。

   • PCIe カードフィラーを取り外す場合は、これらの図を参照してください。

6. PCIe カードスロットクロスバーをシャーシの内側に引いて、ロックされている位置から外します。

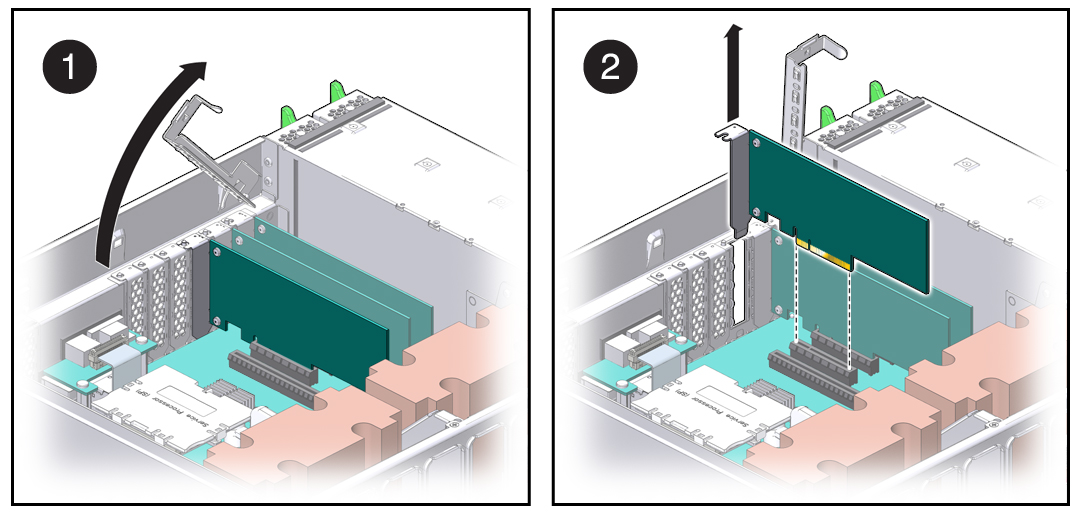

7. クロスバーを直立の位置まで回転します (パネル 1)。
8. PCIe カードまたはフィラーをカードスロットから慎重に取り外します (パネル 2)。
9. サーバーを電源にふたたび接続する前に、別の PCIe カードまたはフィラーと交換します。

   PCIe カードまたはフィラーを取り付けるを参照してください。

関連情報

• PCIe カードまたはフィラーを取り付ける
