SPARC T7-2 サーバーサービスマニュアル

印刷ビューの終了

更新: 2016 年 6 月



PCIe カードまたはフィラーを取り付ける


Caution

注意  -  この手順では、ESD に弱いコンポーネントを扱う必要があるため、サーバーコンポーネントに障害が発生する可能性があります。


  1. 必要な ESD 対策を行います。

    ESD による損傷を防ぐを参照してください。

  2. サーバーの電源が切断されていること、およびサーバーの電源装置から電源コードがすべて取り外されていることを確認します。

    サーバーから電源を取り外すを参照してください。

  3. PCIe カードを取り付けるスロットを決めます。

    既存の PCIe カードを交換するのではなく、カードを取り付けるスロットを判断するための情報が必要な場合は、PCIe カード構成を参照してください。

  4. PCIe カードスロットクロスバーをシャーシの内側に引いて、ロックされている位置から外します。

    PCIe カードまたはフィラーをスロットから取り外した場合は、クロスバーはすでに解放されている可能性があります。

  5. PCIe カードまたはフィラーをカードスロットに取り付け、クロスバーを閉じたロック位置に戻します。
    • PCIe カードを取り付ける場合は、これらの図を参照してください。

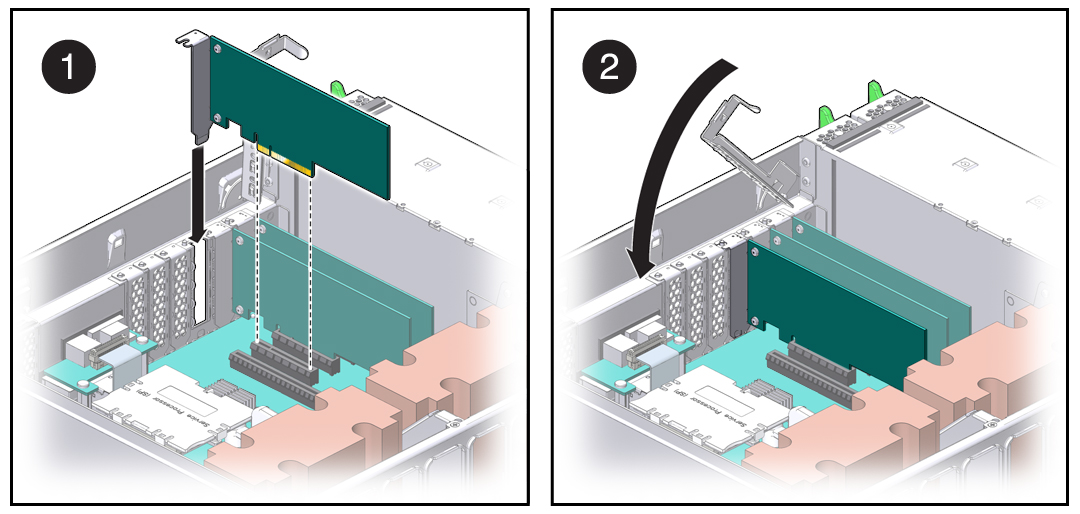

      image:PCIe カードの取り付け方法を示す図。
    • PCIe カードフィラーを取り付ける場合は、これらの図を参照してください。
      image:PCIe カードフィラーの取り付け方法を示す図。
  6. サーバーを稼働状態に戻します。

    サーバーの再稼働を参照してください。

  7. カードが正常に取り付けられたことを確認します。

    PCIe カードを検証するを参照してください。

  8. PCIe カードを構成します。

    必要なオペレーティングシステムのインストールなど、PCIe カードの構成に関する情報については、PCIe カードに付属のドキュメントを参照してください。

関連情報
