7420 群集控制器到 DE2-24 磁盘机框（5 个 HBA）
下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要将控制器用电缆连接到磁盘机框，请参见布线入门。

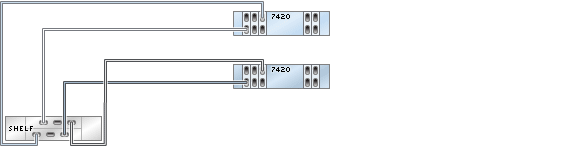

图 423 具有五个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集 7420 控制器

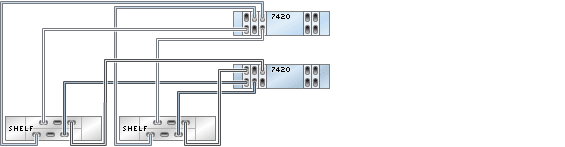

图 424 具有五个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 7420 控制器

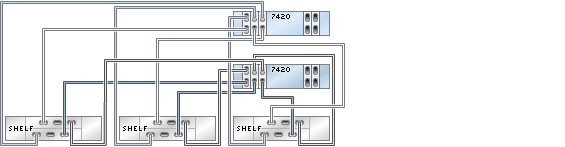

图 425 具有五个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集 7420 控制器

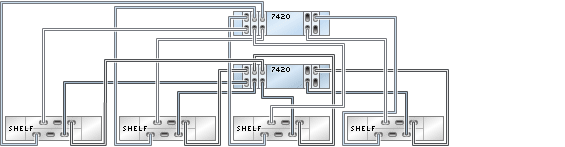

图 426 具有五个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集 7420 控制器
图 427 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的群集 7420 控制器

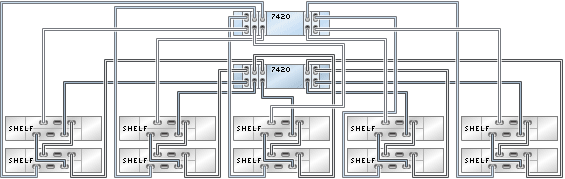

图 428 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的群集 7420 控制器

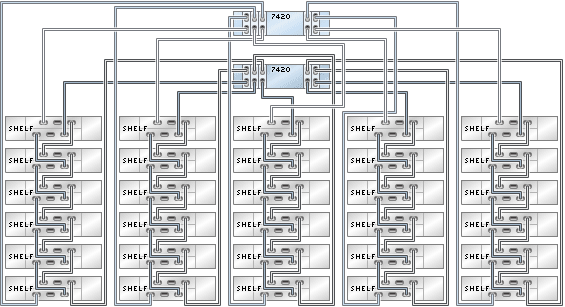

图 429 具有五个 HBA 且通过五个链连接到 30 个 DE2-24 磁盘机框的群集 7420 控制器
图 430 单个链中的多个磁盘机框
