7420 单机控制器到 Sun Disk Shelf（5 个 HBA）
下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要将控制器用电缆连接到磁盘机框，请参见布线入门。
图 465 具有五个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的单机 7420 控制器
图 466 具有五个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的单机 7420 控制器
图 467 具有五个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的单机 7420 控制器
图 468 具有五个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的单机 7420 控制器
图 469 具有五个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的单机 7420 控制器

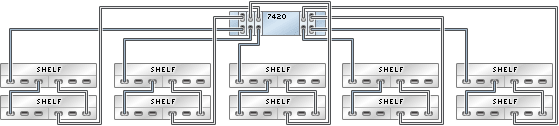

图 470 具有五个 HBA 且通过五个链连接到十个 Sun Disk Shelf 的单机 7420 控制器

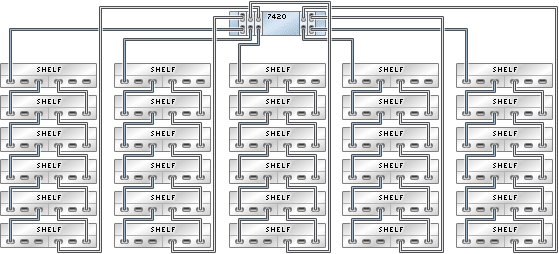

图 471 具有五个 HBA 且通过五个链连接到 30 个 Sun Disk Shelf 的单机 7420 控制器
